Устройство подвесных потолков в помещениях – распространенная задача укладочных работ. Для упрощения проектирования подвесных потолков и учета расходов материалов можно пользоваться различными программными продуктами (в том числе рассмотренным в предыдущем разделе «Проектировщиком тротуарной плитки»).

К таким программам можно отнести модуль «Расчет подвесных потолков».

После запуска программы поверх главного окна открывается еще одно (см. рис. 5.11). В нем предлагается задать параметры помещения, для которого моделируется подвесной потолок.

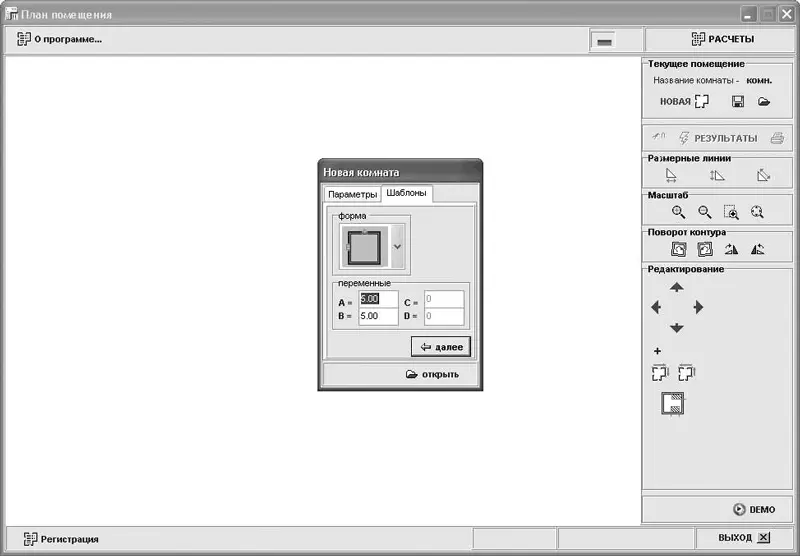

Рис. 5.11.Окно программы для расчета подвесных потолков после ее запуска

На вкладке Параметры задается название комнаты, высота потолка и укладываемых панелей.

На вкладке Шаблоны в раскрывающемся списке форма (рис. 5.12) выбирается шаблон формы плана комнаты, в которой устанавливается потолок. После выбора шаблона в текстовых полях под раскрывающимся списком форм вводятся характерные размеры шаблона. Впоследствии выбранный шаблон можно отредактировать прямо в окне программы.

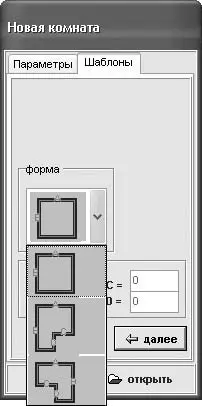

Рис. 5.12.Выбор шаблона формы комнаты

Выберите второй шаблон и установите следующие размеры: две большие стороны – по 5 м, меньшие – по 1,5 м. Затем нажмите кнопку далее – вы перейдете на вкладку Параметры, где следует нажать Ok.

Если вы все сделали правильно, в окне План помещения должен появиться чертеж плана согласно выбранным размерам и шаблону (рис. 5.13).

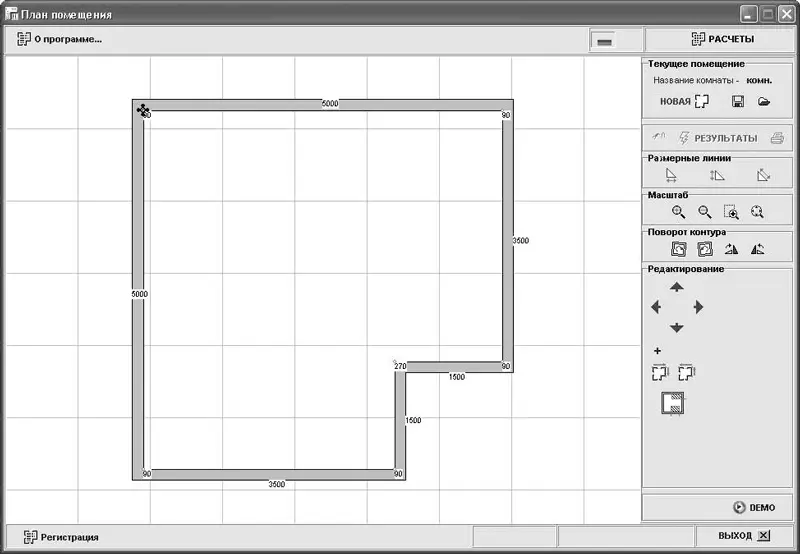

Рис. 5.13.План комнаты

План, предложенный системой по умолчанию, можно отредактировать с помощью кнопок панелей справа от окна чертежа.

К примеру, в контур можно добавить дополнительные изломы стен. Для этого необходимо нажать кнопку резка контура

в области Редактирование – система перейдет в режим изменения контура стен. Далее, чтобы изменить контур стен, переместитесь в окно чертежа и с помощью кнопки мыши отсеките ненужную часть помещения. Отсечение производится по ломаной линии, полученной при указании ее вершин (изломов). За одно выполнение команды резка контура можно изменить контур один раз. Важно следить, чтобы начальная и конечная точка ломаной, задающей контур отсечения, находились за пределами комнаты.

Любую стену комнаты можно смещать в вертикальном или горизонтальном направлениях. Разрывов в стенах не будет – программа перестроит план согласно новому размещению редактируемой стены. Для перемещения стены необходимо подвести указатель мыши к стене и, когда он примет вид направленной в четыре стороны стрелки, щелкнуть кнопкой мыши. Перемещая указатель, вы увидите, как перестраивается план. Для фиксации стены в новом положении нужно еще раз щелкнуть кнопкой мыши.

Перетаскиванием при помощи кнопки мыши можно редактировать контур через характерные точки. Активной в контуре помещения всегда является одна точка (на изображении (см. рис. 5.13) она обозначена черной стрелкой, направленной в четыре стороны). Чтобы изменить положение точки (или сделать активной другую точку контура), используйте кнопки Перемещение указателя

и

в области Редактирование. При нажатии первой активируется следующая характерная точка в направлении движения часовой стрелки от текущей, при нажатии второй – наоборот.

Для редактирования контура также служат кнопки области Поворот контура.

С помощью первых двух кнопок можно поворачивать контур по или против часовой стрелки на небольшой угол. Используя две последующие – также по или против часовой стрелки, но сразу на 90°.

С помощью описанных выше средств измените профиль комнаты, созданный программой по шаблону, чтобы он выглядел следующим образом (рис. 5.14).

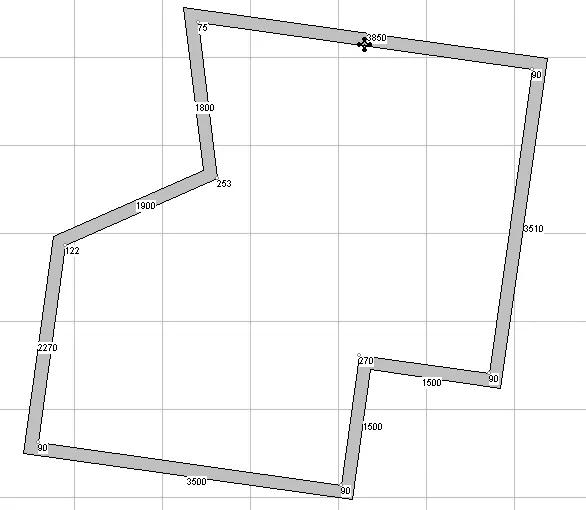

Рис. 5.14.План комнаты после редактирования

С помощью кнопки Сохранить

в области Текущее помещение сохраните план на жестком диске.

Теперь можно переходить к расчетам, то есть моделированию подвесного потолка. Нажмите кнопку Расчеты в правом верхнем углу окна – программа перейдет в режим моделирования и отобразит размещение плит подвесного потолка согласно настройкам по умолчанию (рис. 5.15).

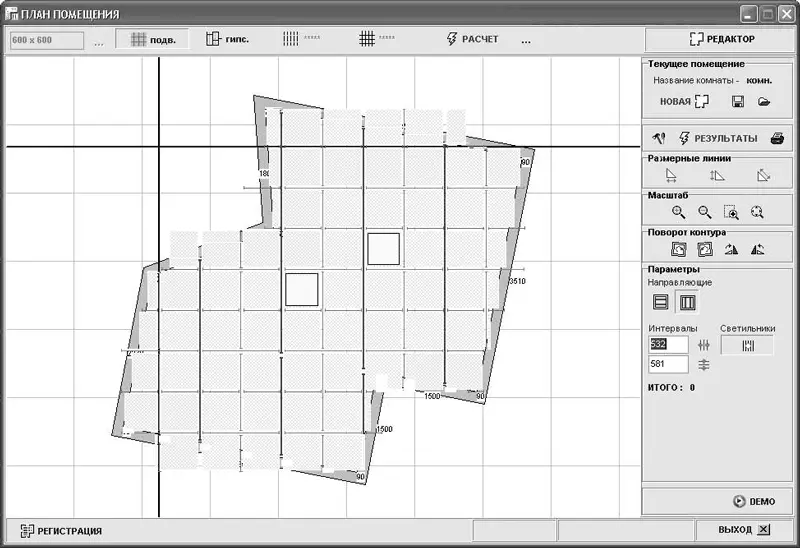

Рис. 5.15.Укладка плит подвесного потолка согласно настройкам по умолчанию

Чтобы исправить выполненную программой укладку, можно изменить положение вертикальной и горизонтальной направляющих (на плане эти линии утолщенные). Относительно этих линий будут выравниваться плиты подвесного потолка. Их положение изменяется перетаскиванием при помощи кнопки мыши или заданием координат в текстовых полях Интервалы в области Параметры. С помощью кнопки Светильники

вы можете указать плиты, к которым будут крепиться лампы или светильники. На чертеже эти плиты обозначаются желтыми квадратами.

По умолчанию программой рассчитывается обычный подвесной потолок, однако есть возможность выполнения расчета укладки гипсокартонного. Для такого расчета следует нажать кнопку гипс.

на панели вверху главного окна программы, а затем – кнопку Расчет. Комната будет пересчитана для укладки гипсокартонного потолка.

Для гипсокартонного потолка есть возможность просмотреть и отредактировать параметры. Для вызова их окна (рис. 5.16) нажмите кнопку с изображением трех точек справа от кнопки Расчет.

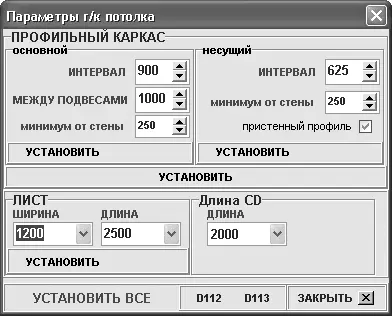

Рис. 5.16.Окно параметров гипсокартонного потолка

При изменении параметров плит гипсокартонного потолка в окне настроек нажмите одну из кнопок Установить или кнопку Установить все, чтобы отобразить внесенные изменения на плане.

Результаты расчета и моделирования выводятся с помощью кнопки Результаты, нажатие которой открывает окно (рис. 5.17) с отчетом о расходе материалов на укладку потолка.
