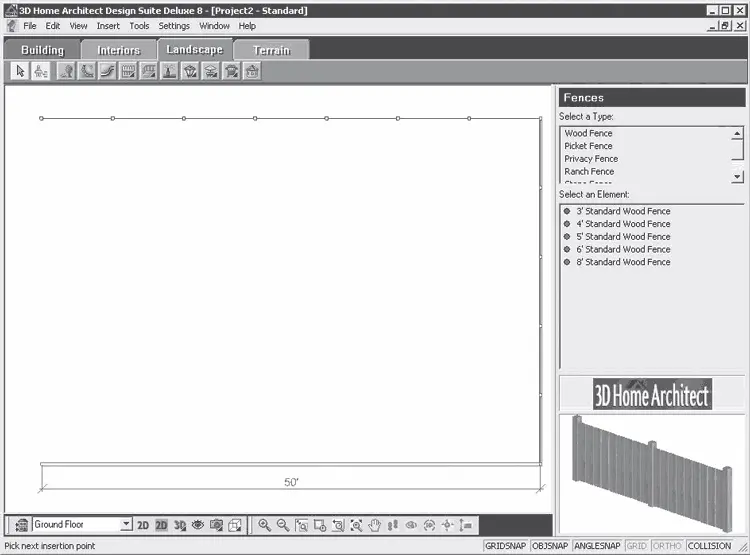

Рис. 14.2.Создание изгороди по размерам границ участка

8. Дважды щелкните кнопкой мыши, замкнув периметр наносимого ограждения, – размеры участка будут заданы, а его граница обозначена забором.

На плане не проставлены размеры участка, но их необходимо внести в план проекта, используя для этого специальную панель инструментов, расположенную на вкладке Notations (Обозначения), которая недоступна по умолчанию. Активировать данную вкладку, чтобы воспользоваться ее инструментами при работе над проектом, можно, выполнив команду меню Settings → Toolbars (Настройки → Панели инструментов). Откроется окно Program Settings (Настройки программы), в котором настраиваются панели инструментов – активируются нужные и делаются неактивными нечасто используемые панели (рис. 14.3).

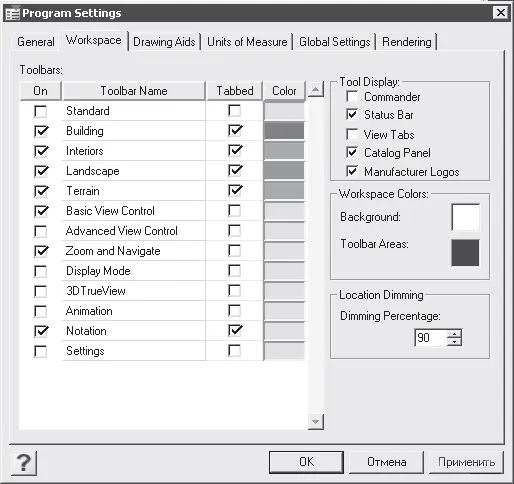

Рис. 14.3.Окно Program Settings (Настройки программы)

В группе элементов управления Toolbars (Панели инструментов) следует установить флажок в столбце On (Включить) строки Notation (Заметки) и нажать кнопку OK, чтобы закрыть окно Program Settings (Настройки программы), – в окне программы появится панель инструментов Notation (Заметки) (рис. 14.4).

Рис. 14.4.Панель инструментов Notation (Заметки)

На данной панели расположены инструменты, позволяющие создавать размерные линии, делать выноски и вводить надписи в план. Имея перед глазами панель для внесения в план размеров, можно ввести в проект размеры участка, для чего следует нажать на панели кнопку Linear Dimensions (Линейные размеры).

Щелкните указателем мыши на одном конце линии, размер которой нужно ввести в чертеж, после чего переместите указатель на другой конец отрезка, размер которого мы определяем, и тоже щелкните на нем кнопкой мыши.

Удерживая нажатой кнопку мыши, отведите указатель мыши в сторону от периметра участка, очерченного изгородью, – вслед за указателем потянутся выносные линии. Отпустите кнопку мыши – будет создана размерная линия – размер будет проставлен автоматически (рис. 14.5).

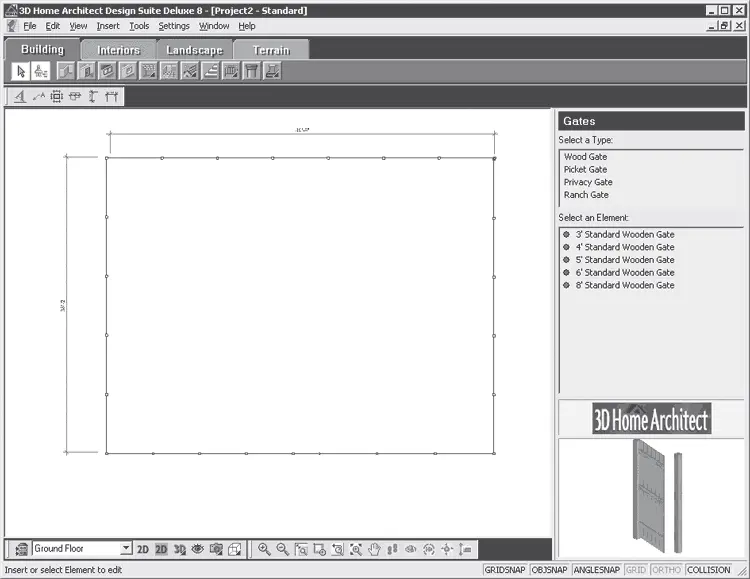

Рис. 14.5.Ввод размеров участка в план проекта

Создав границу участка, очерченную забором, следует обозначить на плане место, где будет калитка. Например, нужно расположить калитку строго посередине южной границы участка. Для этого необходимо нажать на панели инструментов кнопку Fences/Gates (Изгороди/ворота) – откроется панель скрытых инструментов, где следует выбрать инструмент Gates (Ворота). В окне библиотеки программы отобразятся все элементы, с которыми работает этот инструмент (рис. 14.6).

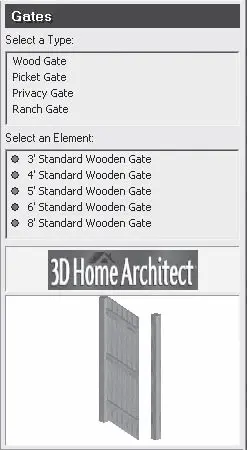

Рис. 14.6.Библиотека инструмента Gates (Ворота)

В верхней части библиотеки в списке Select a Type (Выделить тип) содержатся компоненты категории, разделенные по материалу и способу изготовления калитки. Выберем калитку из дерева высотой около 2 м, для чего в данном списке следует щелкнуть кнопкой мыши на строке Wood Gate (Деревянная калитка). В нижнем списке Select an Element (Выделить элемент) выберем один из компонентов данного типа, например 6 Standard Wood Gate (Шестидюймовая стандартная калитка), что позволит выбрать калитку высотой 6 футов, или 2 м.

Наведите на рабочую область программы указатель мыши, который изменит свой вид на значок со стилизованным изображением калитки, и щелкните кнопкой мыши на южной стороне границы участка в рабочей области программы. Новый элемент будет внесен в план.

Обозначим размеры расположения калитки, привязав их к западной границе участка, снова воспользовавшись инструментом Linear Dimensions (Линейные размеры), который находится на панели инструментов.

Щелкните кнопкой мыши на западном окончании южной границы участка и переместите указатель мыши до калитки, где снова щелкните кнопкой мыши и создайте линейный размер (рис. 14.7).

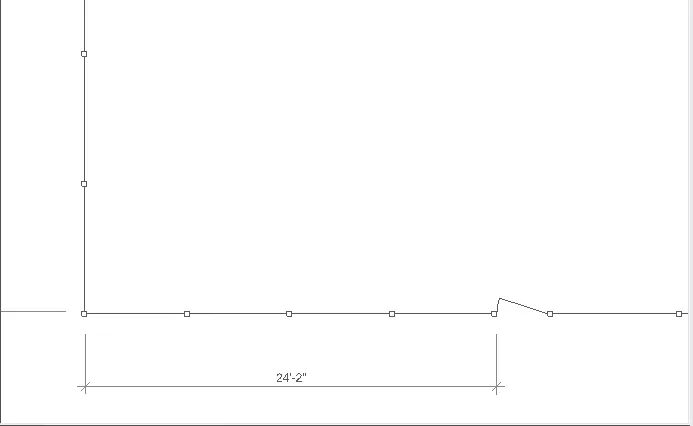

Рис. 14.7.Ввод размера расположения калитки

Можно корректировать одновременно расположение объекта и размер, который привязан к этому объекту.

Для этого предназначены следующие действия.

1. Выберите инструмент Select/Edit (Выбрать/править) на панели инструментов и щелкните кнопкой мыши на размерной линии, определяющей положение калитки, выделив ее.

2. Наведите указатель мыши на основание линии, выносящей размерную линию, так, чтобы он изменил свой вид на окружность с выходящими из нее в четырех направлениях стрелками. Такой вид указателя показывает, что можно перемещать размерную линию и выноски.

3. Переместите вправо размерную линию так, чтобы размер, определяемый ею, стал равным 25.

4. Выделите саму калитку инструментом Select/Edit (Выбрать/править) и наведите на нее указатель мыши так, чтобы он принял вид перекрестия, давая тем самым возможность перемещения объекта.

5. Совместите центр калитки, выделенный синим маркером, с окончанием размерной линии – размер будет указан от середины калитки до западной границы участка (рис. 14.8).

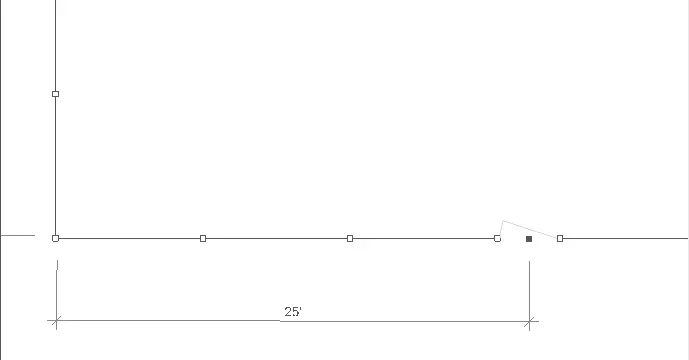

Рис. 14.8.Корректировка размера и расположения объекта

Аналогично на плане следует указать ширину проема калитки. Таким образом, созданы границы участка. Можно увеличивать отображение участка, приближая отдельные его элементы, или уменьшать их отображение на плане, используя кнопки масштабирования панели инструментов, расположенной в нижней части окна программы.

Создадим рельеф участка, перейдя на вкладку Terrain (Местность) и воспользовавшись кнопками панели инструментов, расположенной в верхней части окна приложения.

Познакомимся с данной панелью инструментов (рис. 14.9) более подробно и рассмотрим следующие расположенные на ней кнопки.

Рис. 14.9.Панель инструментов вкладки Terrain (Местность)

• Hills/Valleys (Холмы/долины) – создает в проекте холмы и долины;

• Berms/Trenches (Валы/рвы) – добавляет в проект валы и рвы;

• Plateaus (Плато) – создает плато, равнинные местности;

• Slopes (Косогоры) – производит на местности откосы, уклоны;

• Paths (Дорожки) – добавляет дорожки, тропинки;
