· Fit to Page (Вписать) – изображение масштабируется так, чтобы оно полностью вписалось в границы установленного на плоттер носителя (бумаги);

· Custom (Произвольный) – с помощью расположенного ниже открывающегося списка можно выбрать один из стандартных масштабов или ввести произвольный масштаб в поле, размещенное справа.

При любом положении переключателя в поле предварительного просмотра Arrangement (Размещение), расположенном в правом нижнем углу окна настроек вывода на плоттер, отображаются границы выводимого документа внутри границ носителя.

• Раскрывающийся список Text & Markers (Текст и маркеры). Он становится доступным при выборе масштаба, не совпадающего с собственным масштабом выводимого документа. В этом случае можно указать масштаб отображения текстовой информации и маркеров:

· Resize to Plotting Scale (Масштабировать) – надписи и маркеры будут масштабированы в соответствии с выбранным масштабом изображения;

· Fix Size (Не масштабировать) – размеры надписей и маркеров останутся такими, какими они были установлены при создании.

• Флажок Plot Grid (Вывести сетку). При установке данного флажка в изображении будет напечатана сетка ArchiCAD.

• Флажок Hairline (Тонкие линии). При установке этого флажка все линии чертежа будут выведены самыми тонкими линиями, на которые способен выбранный плоттер. Эту настройку можно использовать, когда необходимо рассмотреть чертеж с мелкими деталями.

• Раскрывающийся список Plot with (Цветовая схема) содержит три варианта:

· Color (Полноцветная) – доступен при выводе на плоттер, имеющий возможность цветной печати. Выбор этого элемента приведет к выводу цветного изображения (естественно, если само изображение было построено с использованием цветовых установок для его элементов);

· Grayscale (Оттенки серого) – доступен при выводе на плоттер, имеющий возможность цветной печати или печати в градациях серого. Выбор этого элемента приведет к выводу черно-белого изображения с различной яркостью его участков. Если изображение было построено в цвете, то цветовая информация будет отброшена;

· Black and White (Черно-белая) – все элементы выводимого изображения будут напечатаны черным цветом на фоне носителя.

• Поле Copies (Копии). В этом поле устанавливается количество копий выводимого изображения.

Окно с настройками плоттера вызывается щелчком на кнопке Plot Setup (Настройки вывода) диалога параметров вывода документа или командой File → Plot Setup (Файл → Настройки вывода) (рис. 13.2).

Рис. 13.2. Настройки плоттера

В окне расположены следующие элементы управления:

• раскрывающийся список производителей плоттеров, расположенный в левом верхнем углу окна. Из него выбирается фирма-производитель плоттера, на который должен происходить вывод;

• раскрывающийся список моделей плоттера. Его содержимое зависит от выбранного производителя. В списке указывается конкретная модель плоттера.

В области Paper (Бумага) находятся настройки носителя и расположения на нем выводимого изображения.

• Раскрывающийся список типов носителя.

• Раскрывающийся список форматов носителя. Зависит от выбора типа носителя.

• Раскрывающийся список Margins (Поля). Имеет два варианта:

· Normal (Стандартные) – при выборе этого элемента при печати оставляются так называемые технологические поля, поэтому размер выводимого изображения будет меньше, чем размер носителя;

· Extended (Без полей) – печать будет осуществляться «в обрез формата». Этим термином обозначается вывод изображения, границы которого совпадают с границами носителя.

• Поля X и Y. Показывают размер формата выбранного носителя. Для носителей типа Roll (Рулон) можно изменять длину выводимого листа, для носителя типа Custom (Произвольный) редактируются оба измерения.

• Информационное поле Avaliable Drawing Area (Доступная область вывода). Показывает размер области вывода в зависимости от установленных полей.

• Переключатель Orientation (Ориентация) позволяет задать положение выводимого чертежа относительно сторон носителя. Стрелкой показано направление выхода носителя из устройства вывода.

• Кнопка Setup (Установка). При щелчке на этой кнопке появляется окно, в раскрывающемся списке которого можно указать драйвер для выбранного плоттера.

• Кнопка Select (Выбор). Вызывает навигационное окно файловой системы, используя которое можно задать расположение папки вывода для файлов выводимых документов.

• Кнопка Revert to factory defaults (Восстановить заводские установки). Отменяет внесенные в значения параметров изменения и устанавливает заводские настройки.

Внимание!

Надпись Set the plotter control panel to conform with these settings! (Приведите в соответствие настройки, сделанные в этом окне, с настройками плоттера, выполненными с помощью панели управления!) предупреждает о том, что сделанные вами установки не должны входить в противоречие с настройками, сделанными на панели управления плоттером.

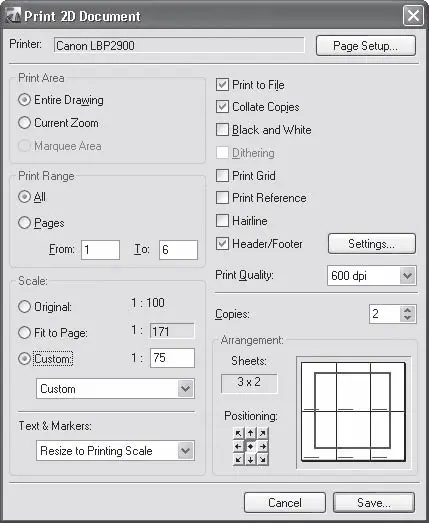

При выполнении команды File → Print (Файл → Печать) или нажатии сочетания клавиш Ctrl+P открывается окно параметров печати документа (рис. 13.3), вид которого зависит от активного окна проекта.

Рис. 13.3. Окно настройки печати

В число элементов управления, расположенных в этом окне, входят следующие.

• Информационное поле Printer (Принтер). Отображает активный принтер.

Примечание

Устройством может быть как реальный подключенный к компьютеру или находящийся в локальной сети принтер с установленным драйвером, так и виртуальные принтеры, наличие которых зависит от установленных на компьютере программ.

• Кнопка Page Setup (Настройки страницы). Альтернативная команда – Page Setup (Настройки страницы), расположенная в меню File (Файл), а также сочетание клавиш Ctrl+Shift+P открывают окно, в котором находятся настройки принтера. Эти параметры будут рассмотрены в разделе «Настройка принтера» данной главы.

• Переключатель Print Area (Область печати). Предназначен для выбора области печати. Имеет три положения:

· Entire Drawing (Весь рисунок) – будет распечатано все доступное для печати в текущем окне;

· Current Zoom (Текущий вид) – на принтер будет выведена часть изображения, видимая при выбранном увеличении в активном окне;

· Marquee Area (Выделенная область) – печататься будет часть изображения, которая вошла в область, выделенную прямоугольной рамкой инструмента Marquee (Область выделения).

• Переключатель Print Range (Печатать страницы). Определяет диапазон страниц, которые будут распечатаны. Можно выбрать один из двух вариантов:
