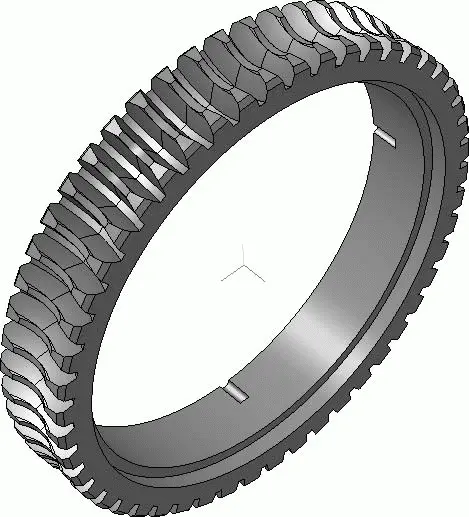

Рис. 3.148.3D-модель обода червячного колеса

Теперь постройте модель ступицы и фиксирующего винта. Винт мы не вставляем из библиотеки, потому что после привинчивания обода к ступице головки винтов спиливаются, а сами винты после этого еще нужно и раскернить. По этой причине мы сразу смоделируем винт в спиленном состоянии.

Модель ступицы вы можете выполнить произвольно, не ограничивая себя какими-либо точными размерами, за исключением того, что верхняя часть эскиза вращения основания ступицы должна точно дополнять нижнюю часть аналогичного эскиза обода (рис. 3.149). Кроме того, выступ на диске ступицы, который входит в паз на ободе, должен быть чуть ниже, чем высота этого паза.

Рис. 3.149.Эскиз для создания основания ступицы червячного колеса

Добавьте в модель круглые вырезы в диске, шпоночный паз и отверстия под винты (их эскиз должен быть точно таким, как и в ободе), после чего сохраните модель на жесткий диск (рис. 3.150).

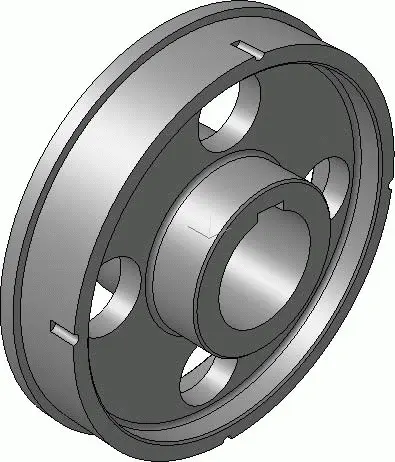

Рис. 3.150.3D-модель ступицы червячного колеса

Все детали готовы, и вы можете приступить к сборке. Несмотря на то, что червячное колесо – это составная единица, очень редко в сборке приходится разбирать или перемещать входящие в него компоненты по отдельности. По этой причине советую сначала создать сборку Червячное колесо.a3d, в которой соединить обод и ступицу, а также создать массив по кругу из четырех винтов. Винт необходимо вставить так, чтобы он немного торчал над диском.

После этого создайте новую сборку под именем Червячное зацепление.a3d и соберите в ней червячное колесо с валом-червяком. Как и при сборке зубчатого зацепления, вам достаточно будет вставить модель червяка и сборку колеса в точку начала координат и зафиксировать их, поскольку мы изначально проектировали все детали передачи таким образом, чтобы зацепление получилось автоматически (рис. 3.151).

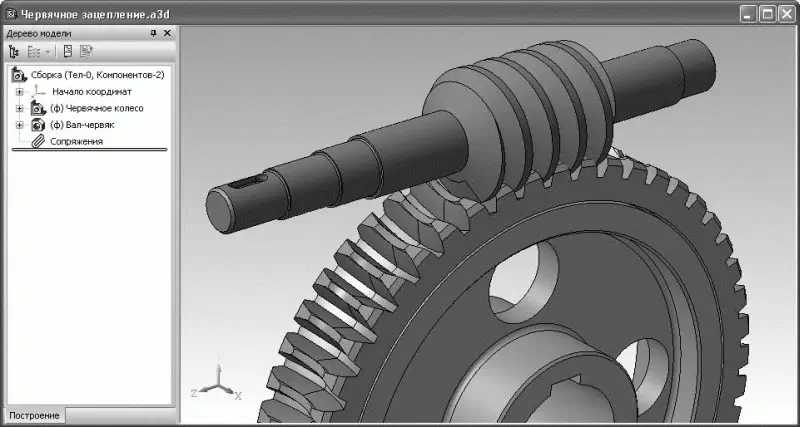

Рис. 3.151.3D-модель червячной передачи с верхним размещением червяка

Файлы всех моделей, входящих в сборку червячного колеса, находятся на прилагаемом к книге компакт-диске в папке Examples\Глава 3\Червячное зацепление\Червячное колесо. Сам файл Червячное колесо.a3d и сборка всей передачи (файл Червячное зацепление.a3d) размещены в папке Examples\Глава 3\Червячное зацепление.

Деталь, рассмотренная в данном примере, не обладает какими-либо особенностями. Этот пример приведен для того, чтобы продемонстрировать основные принципы и возможности модуля проектирования изделий из листового металла. Функционал этого модуля хоть и предназначен для построения твердых тел, но существенно отличается от прочих трехмерных формообразующих операций трехмерного редактора КОМПАС-3D. С его помощью можно получать модели, которые в реальном производстве изготавливаются с помощью гибки, ковки, штамповки и пр. Конечно, эти же модели можно выполнить и с помощью обычных трехмерных операций, однако команды панели Элементы листового тела позволяют строить их значительно быстрее, имитируя перечисленные выше процессы деформирования заготовок из листового металла.

Попробуем выполнить корпусную деталь какого-либо электроприбора или другого механизма. Точное назначение этой детали, как и ее размеры, нам сейчас не столь важны, главное – это научиться на практике применять функционал команд для создания листовых элементов.

1. Создайте новый документ КОМПАС-Деталь, сохраните его под именем Корпус (листовой металл).m3d, а на компактной панели активизируйте панель Элементы листового тела (мы будем работать с командами этой панели).

2. Создайте в эскизе на плоскости XY изображение прямоугольника, точка пересечения диагоналей которого должна совпадать с центром эскиза и размерами 120 × 60. Для этого можете воспользоваться командой Прямоугольник по центру и вершине на панели инструментов Геометрия. Выйдите из режима редактирования эскиза и нажмите кнопку Листовое тело, пока единственную активную на панели Элементы листового тела. На панели свойств ничего менять не надо, просто нажмите кнопку Создать объект – и вы получите листовую заготовку толщиной 1 мм.

3. Нажмите кнопку Сгиб, при этом в строке подсказок отобразится текст Укажите прямолинейное ребро. Щелкните на одном из ребер верхней грани листового тела. В окне представления появится фантом будущего сгиба.

Примечание

Операция Сгиб имеет большое количество настроек, позволяющих создавать разные и весьма оригинальные трехмерные элементы. Все параметры рассмотреть практически невозможно, поэтому по ходу выполнения примера будем ограничиваться лишь теми параметрами, которые нужны нам для построения. Если вы желаете самостоятельно разобраться в возможностях этой команды, можете сами попробовать изменять различные настройки.

Задайте радиус сгиба в одноименном поле равным 1 мм, а длину сгиба – 40 мм (рис. 3.152) и создайте элемент.

Рис. 3.152.Фантом трехмерного элемента при выполнении операции Сгиб

4. Постройте еще три таких же сгиба на оставшихся ребрах верхней грани плоского тела. Соответствующие параметры каждой операции (радиус и длина сгиба) устанавливайте одинаковыми для всех операций.

5. Нажмите кнопку Замыкание углов. В окне модели по очереди укажите стыки в верхней части сгибов, которые нужно замыкать. Обратите внимание, задать стык для замыкания можно, щелкнув кнопкой мышью только на цилиндрической части сгибов стыкуемых граней или на их общем ребре. Из раскрывающегося списка Способ замыкания на панели свойств выберите пункт Замыкание встык, а в списке Обработка угла – вариант Без обработки. Создайте операцию (рис. 3.153).

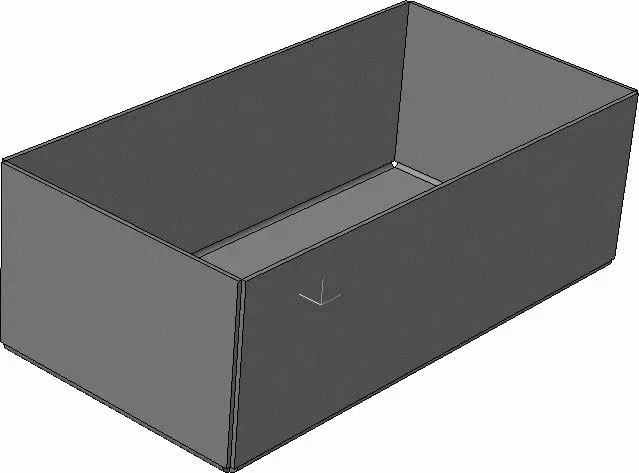

Рис. 3.153.Модель после замыкания углов на сгибах

6. Снова выполните команду Сгиб. В качестве опорного задайте верхнее ребро внутренней грани одного из сгибов (любого). На этот раз настройте параметры операции следующим образом. Из раскрывающегося списка Размещение выберите пункт По центру. После указания данного пункта справа от раскрывающегося списка появится поле Ширина сгиба. Задайте этому параметру значение 120 мм (то есть ширина сгиба – на 2 мм уже текущей ширины грани; до этого торец сгиба стал шире на 2 мм после замыкания углов). Длину и радиус сгиба установите равными 10 и 1 мм соответственно. Перейдите на вкладку Боковые стороны панели свойств. Нажмите кнопку Уклон и угол слева и в поле Уклон1 введите значение 45. Аналогичные действия выполните для правой стороны сгиба (кнопка Уклон и угол справа и поле Уклон2 ).
