При рисовании оставшихся элементов крышки редуктора и крышки смотрового отверстия ориентируйтесь на рис. 2.112.

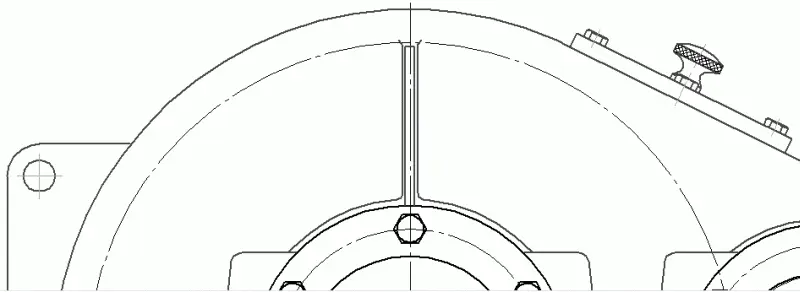

Рис. 2.112.Завершение выполнения чертежа крышки редуктора

Теперь приступим к созданию корпуса редуктора. Сложностей с выполнением чертежа этой детали не должно быть, за исключением изображения маслоуказательного жезла. Кроме того, мы сможем воспользоваться некоторыми геометрическими элементами, построенными при работе над крышкой редуктора. Начнем рисование корпуса, как обычно, с создания нового слоя.

1. Вызовите Менеджер документа, в его левой части выделите пункт Главный вид. При помощи кнопки Создать слой на панели инструментов менеджера сформируйте новый слой с названием Корпус и сделайте его текущим.

2. Сформируйте следующие вспомогательные линии на чертеже:

· две вертикальные прямые, параллельные внутренней стенке корпуса редуктора и удаленные от них на величину толщины стенки редуктора (8 мм). Эти прямые нужно создать с использованием команды Параллельная прямая, привязываясь к линиям внутренней стенки на виде сверху (по аналогии к вспомогательным прямым при построении крышки, только тогда мы смещали их на 7, 5 мм);

· две дуги окружностей, выполненных стилем линии Вспомогательная, с центром в точках (0;0) и (0; aω ) соответственно (напомню, что aω – 259 мм). Радиусы каждой из дуг необходимо определить при построении, растягивая их до точек пересечения построенных вспомогательных прямых и горизонтальной осевой главного вида;

· две горизонтальные прямые. Первая должна быть размещена ниже горизонтальной осевой вида на 262 мм (это значение получено при расчете геометрических параметров корпуса редуктора), а вторая – выше первой на 17 мм (толщина опорного фланца корпуса);

· две вертикальные прямые. Первая должна быть построена левее вертикальной осевой колеса на 130 мм, вторая – правее осевой шестерни на 13, 5 мм. Последние две прямые указывают границы опорных лап редуктора. Эти величины определяются конструктивно, грубо говоря, «на глаз». Необходимо следить, чтобы опорная площадка не была слишком короткой, иначе может увеличиться напряжение в фундаментных болтах, соединяющих корпус редуктора с рамой или полозками. Допускается делать корпус с вертикальными стенками (при этом площадь опорной площадки приблизительно равна площади сечения полости редуктора), однако такая конструкция корпуса значительно увеличивает объем масла, заливаемого в картер для смазки зубчатого зацепления и, кроме того, она выглядит не очень красиво.

3. Основываясь на четырех вспомогательных прямых, созданных последними, постройте прямоугольник при помощи одноименной команды. Используя инструмент Скругление на углах объекта панели Геометрия, сформируйте два скругления радиусом 6 мм на верхних углах прямоугольника (рис. 2.113). Построив опорный фланец, отредактируйте положение характерных точек двух вертикальных осевых: верхние точки по контуру крышки редуктора, нижние точки – по нижней границе опорного фланца.

Рис. 2.113.Опорный фланец корпуса редуктора

4. Выполните контур корпуса редуктора, отталкиваясь от точек пересечения вспомогательной геометрии. При построении контура стенки редуктора рекомендую воспользоваться инструментом Касательный отрезок через внешнюю точку панели Геометрия (рис. 2.114). В качестве кривой для касания укажите вспомогательную дугу, а начало этого отрезка должно совпадать с начальной (нижней) точкой дуги скругления изображения опорного фланца. Остальное изображение контура корпуса можно дорисовать, поочередно применяя инструменты Дуга и Отрезок или одной командой Непрерывный ввод объектов.

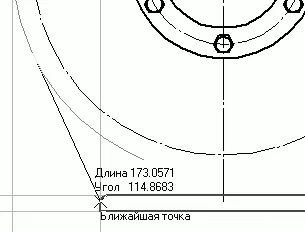

Рис. 2.114.Построение касательного отрезка

5. Создать бобышки и ребра жесткости на корпусе намного проще, чем на крышке. Выделите указанные геометрические объекты на крышке редуктора (для этого не обязательно переходить на слой с изображением крышки), нажмите кнопку Симметрия на панели Редактирование и выполните отображение относительно горизонтальной осевой. Как вы заметили, отображенное изображение осталось на том же слое, что и его прототип. В принципе, в этом нет ничего страшного. Однако если вы хотите, чтобы бобышки корпуса располагались на том же слое, что и сам корпус, вам следует выделить все отображенные объекты, вырезать их с чертежа (команда меню Редактор → Вырезать или сочетание клавиш Ctrl+X), после чего вставить на слой, на котором изображен корпус (команда меню Редактор → Вставить или сочетание клавиш Ctrl+V). Обязательно проследите, чтобы при удалении (вырезании) объектов чертежа и при их вставке вы указали в качестве базовой одну и ту же точку вида. Симметричное изображение необходимо будет немного отредактировать из-за того, что толщина фланца корпуса превышает толщину фланца крышки редуктора. Вам также придется вручную дорисовать ребро жесткости под крышкой ведущего вала. Завершив редактирование, удалите вспомогательную геометрию с чертежа (рис. 2.115).

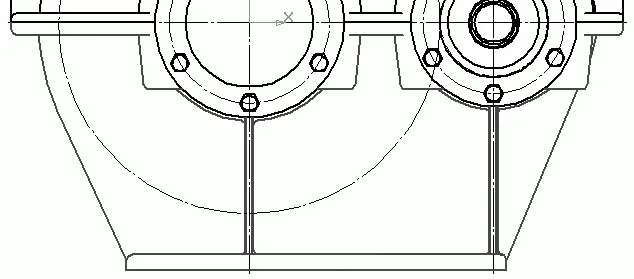

Рис. 2.115.Чертеж корпуса редуктора

Выполнив все эти действия, вы можете свериться с чертежом Шаг 14.cdw, который находится на прилагаемом к книге компакт-диске в папке Examples\Глава 2\Редуктор цилиндрический.

Однако это еще не все изображение корпуса редуктора. Чтобы можно было определять уровень масла без остановки и разборки редуктора, корпус должен содержать различные показывающие приспособления. Для нашего редуктора примем в качестве уровнемера маслоуказательный жезл (щуп), который вставляется в специальную нишу в корпусе редуктора. На чертеже эта ниша и сам жезл показываются в разрезе. Именно с выреза мы и начнем их создание.

1. Постройте три прямых: первую параллельно передней стенке редуктора, смещенной от нее внутрь корпуса на 8 мм, две последующие параллельно нижней границе опорного фланца, смещенные соответственно на 4 и 12 мм вверх от нее.

2. По построенным вспомогательным прямым начните создание выреза (рис. 2.116): дорисуйте внутреннюю поверхность стенки корпуса, удалите ненужные дуги и линии (при помощи команды Усечь кривую) и создайте линию-границу разреза (команда – Кивая Безье, стиль линии – Для линии обрыва).

Рис. 2.116.Начало построения выреза в корпусе
