10. Откройте окно Material Editor (Редактор материалов). Для этого нажмите клавишу М. Создаваемые материалы будем хранить в собственной библиотеке. Щелкните на кнопке Get Material (Выбрать материал) на панели инструментов окна Material Editor (Редактор материалов). В открывшемся диалоговом окне установите переключатель Browse From (Взять из) в положение Mtl Library (Библиотека материалов). В области File (Файл) нажмите кнопку Save As (Сохранить как) и сохраните пустую библиотеку под новым именем.

11. Приготовим материалы. Активизируйте свободную ячейку материалов. Назовите материал Пластик. В свитке Shader Basic Parameters (Основные параметры раскраски) в раскрывающемся списке выберите тип раскраски Blinn (По Блинну). В свитке Blinn Basic Parameters (Основные параметры типа раскраски по Блинну) снимите блокировку цветов Ambient (Область тени) и Diffuse (Диффузное рассеивание), щелкнув на кнопке

Измените цвет параметра Ambient (Область тени). Для этого щелкните на сером прямоугольнике левой кнопкой мыши и в появившемся окне задайте цвет с такими характеристиками: Red (Красный) = 149, Green (Зеленый) = 165, Blue (Синий) = 185. Измените цвет параметра Diffuse (Диффузное рассеивание). Для этого щелкните на сером прямоугольнике левой кнопкой мыши и в появившемся окне укажите цвет с такими характеристиками: Red (Красный) = 150, Green (Зеленый) = 180, Blue (Синий) = 208. Сделаем блик. В счетчике Specular Level (Сила блеска) введите число 70, в счетчике Glossiness (Глянцевость) – 80. Сохраните готовый материал в библиотеке, щелкнув на кнопке Put to Library (Поместить в библиотеку) на панели инструментов редактора материалов. Назначьте материал спинке кресла, перетащив материал из ячейки на спинку кресла в окне проекции.

12. Активизируйте свободную ячейку материалов. Назовите материал Металл. В свитке Shader Basic Parameters (Основные параметры раскраски) из раскрывающегося списка выберите тип раскраски Anisotropic (Анизотропный). В свитке Anisotropic Basic Parameters (Основные параметры анизотропной раскраски) снимите блокировку цветов Ambient (Область тени) и Diffuse (Диффузное рассеивание), щелкнув на кнопке

Измените цвет параметра Ambient (Область тени). Для этого щелкните на сером прямоугольнике левой кнопкой мыши и в появившемся окне укажите цвет с такими характеристиками: Red (Красный) = 0, Green (Зеленый) = 0, Blue (Синий) = 0. Измените цвет параметра Diffuse (Диффузное рассеивание). Для этого щелкните на сером прямоугольнике левой кнопкой мыши и в появившемся окне задайте цвет с такими характеристиками: Red (Красный) = 100, Green (Зеленый) = 100, Blue (Синий) = 100. Сделаем блик. Параметру Specular Level (Сила блеска) задайте значение 150, а параметру Glossiness (Глянцевость) – значение 50. Все остальные значения оставьте заданными по умолчанию. Сохраните готовый материал в библиотеке, щелкнув на кнопке Put to Library (Поместить в библиотеку). Назначьте материал ножке кресла.

13. Активизируйте свободную ячейку материалов. Назовите материал Ткань. В свитке Shader Basic Parameters (Основные параметры раскраски) в раскрывающемся списке выберите тип раскраски Oren-Nayar-Blinn (По Оурену – Найару – Блинну). Этот тип раскраски позволяет получить блик, характерный для ткани. В свитке Oren-Nayar-Blinn Basic Parameters (Основные параметры типа раскраски по Оурену – Найару – Блинну) снимите блокировку цветов Ambient (Область тени) и Diffuse (Диффузное рассеивание). Измените цвет параметра Ambient (Область тени). Для этого щелкните на сером прямоугольнике левой кнопкой мыши и в появившемся окне укажите цвет с такими характеристиками: Red (Красный) = 76, Green (Зеленый) = 37, Blue (Синий) = 3. Измените цвет параметра Diffuse (Диффузное рассеивание). Для этого щелкните на сером прямоугольнике левой кнопкой мыши и в появившемся окне укажите цвет с такими характеристиками: Red (Красный) = 152, Green (Зеленый) = 56, Blue (Синий) = 3. Сделаем блик. В счетчике Specular Level (Сила блеска) введите число 0, а в счетчике Glossiness (Глянцевость) – 10. Сохраните готовый материал в библиотеке, щелкнув на кнопке Put to Library (Поместить в библиотеку). Назначьте материал сиденью кресла.

Готовая модель представлена на рис. 7.24.

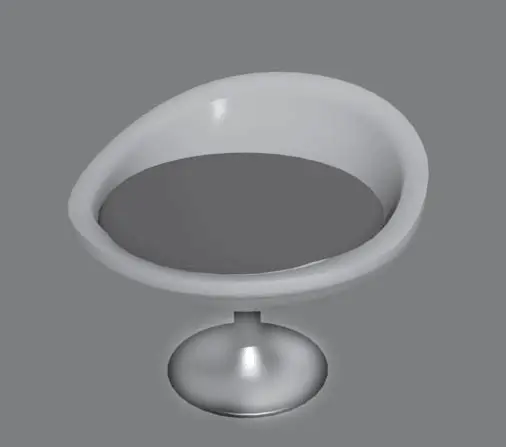

Рис. 7.24.Готовое кресло

Сохраните модель под именем Кресло.

Откройте файл Корпусная мебель.max. В этом упражнении мы текстурируем мебель, созданную ранее.

1. Выделите объект Тумба 1. На командной панели перейдите на вкладку Modify (Редактирование). В стеке модификаторов щелкните на плюсике рядом с названием Editable Poly (Редактируемая полисетка) и раскройте дерево подобъектов. Выберите уровень редактирования Polygon (Полигон). Выделите полигон, расположенный спереди.

2. Откройте свиток Polygon: Material IDs (Идентификаторы материала). Задайте параметру Set ID (Задать идентификатор) значение 1. Выполните команду меню Edit → Select Invert (Правка → Инвертировать выделение). В результате выделятся все остальные полигоны. В свитке Polygon: Material IDs (Идентификаторы материала) в счетчик Set ID (Задать идентификатор) введите значение 2. Переключитесь на уровень Editable Poly (Редактируемая полисетка), щелкнув на соответствующей строке в стеке модификаторов.

3. Выделите объект Тумба 2. Подготовьте объект к текстурированию, как описано выше.

4. Выделите объект Шкаф 1. На командной панели перейдите на вкладку Modify (Редактирование). В стеке модификаторов щелкните на плюсике рядом с названием Editable Poly (Редактируемая полисетка), в результате чего раскроется дерево подобъектов. Выберите уровень редактирования Polygon (Полигон). Выделите полигон, расположенный спереди.

5. Откройте свиток Polygon: Material IDs (Идентификаторы материала). Параметру Set ID (Задать идентификатор) укажите значение 1. Выполните команду меню Edit → Select Invert (Правка → Инвертировать выделение). В результате выделятся все остальные полигоны. В свитке Polygon: Material IDs (Идентификаторы материала) в счетчик Set ID (Задать идентификатор) введите значение 2. Переключитесь на уровень Editable Poly (Редактируемая полисетка).

6. Выделите объект Шкаф 2. Подготовьте объект к текстурированию, как описано выше.

7. Приготовим материал для мебели. Откройте окно Material Editor (Редактор материалов), нажав клавишу М. Активизируйте свободную ячейку материалов, щелкнув на ней кнопкой мыши. Измените тип материала. Для этого нажмите кнопку Standard (Стандартный) и щелкните на материале Multi\Sub-Object (Многокомпонентный) два раза левой кнопкой мыши. В появившемся окне щелкните на кнопке OK. Нажмите кнопку Set Number (Указать количество) и укажите количество подматериалов, задав параметру Number of Materials (Количество материалов) значение 2. Назовите материал Мебель.

8. Приготовим материал для дверок мебели. Щелкните на кнопке с названием первого подматериала. Назовите его Стекло для дверок. В свитке Shader Basic Parameters (Основные параметры раскраски) в раскрывающемся списке выберите тип раскраски Metal (Металл). В свитке Metal Basic Parameters (Основные параметры металлической раскраски) снимите блокировку цветов Ambient (Область тени) и Diffuse (Диффузное рассеивание), щелкнув на кнопке
