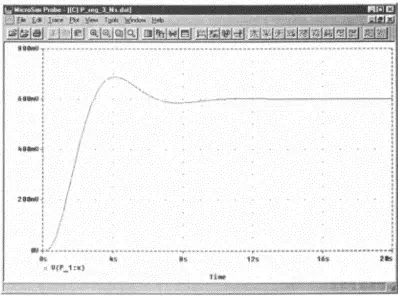

Рис. 14.13. Регулируемая цепь с коэффициентом усиления регулятора Kp=1.5

Колебания устранены, но остаточное рассогласование стало еще больше. Оставшийся выброс в размере 15% можно было бы устранить путем уменьшения Kp, однако это привело бы к еще большему остаточному рассогласованию. Вывод: для регулирования PT3-участка простой P-регулятор не подходит, здесь, пожалуй, необходимо использовать PI- или PID-регулятор. Компоненты PI-Regler и PID-Regler не являются составной частью программного обеспечения, прилагаемого к книге. Эти регуляторы вы сможете найти в коллекции специальных моделей виртуальной лаборатории spicelab. Чтобы заказать ее, напишите по адресу Robert.PSPICE.Heinemann@t-online.de.

Версии 8.0 и 9.1 не конфликтуют друг с другом, даже если устанавливаются на одном дисководе. Вы можете спокойно заняться изучением версии 9.1, не отказываясь при этом от уже освоенной вами версии 8.0. Принципы работы в новой версии практически не отличаются от тех, которые знакомы вам по предыдущей. Однако важным условием для работы с версией 9.1 является наличие достаточного объема памяти жесткого диска на вашем компьютере (не менее 150 Мб). Даже минимальная инсталляция потребует 150 Мб памяти жесткого диска. Кроме того, вам понадобится как минимум 32 Мб оперативной памяти и процессор Pentium с тактовой частотой 90 МГц.

Важнейшие изменения, появившиеся в версии 9.1:

• редактор проектирования электронных схем — в DEMO-версии для ввода чертежей схем используется уже не редактор MicroSim-SCHEMATICS, а редактор OrCAD-CAPTURE. Два этих редактора проектирования имеют очень много общего, но редактор CAPTURE предлагает своим пользователям больше возможностей для создания профессиональных чертежей и не случайно во всем мире является самым популярным инструментом для проектирования схем. Полная версия 9.1 программы PSPICE позволяет на выбор использовать редакторы проектирования SCHEMATICS или CAPTURE;

• профили моделирования — параметрам настройки различных анализов присваиваются имена (профили моделирования), под которыми они сохраняются. При необходимости сохраненные профили можно снова вызывать, активизировать и даже редактировать;

• представление результатов моделирования:

- щелчком по одной единственной кнопке можно вывести на экран PROBE диаграммы всех предшествующих анализов одной схемы и таким образом сравнить их друг с другом;

- с помощью цветных маркеров, устанавливаемых в нужных точках схемы, можно подчинять эти точки диаграммам соответствующих цветов.

К сожалению, у DEMO-версии 9.1 по сравнению с DEMO-версией 8.0 есть существенное ограничение. В то время как редактор SCHEMATICS позволяет сохранять схемы практически любого объема, в CAPTURE можно сохранять только те, которые содержат не более тридцати компонентов.

Непосредственно перед инсталляцией определитесь, на какой дисковод своего компьютера вы хотели бы установить версию 9.1 программы PSPICE. Инсталляция версии 9.1 потребует около 150 Мб памяти жесткого диска. Версия 9.1 работает под Windows 95 и выше. Операционная система Windows должна быть установлена полностью, то есть включая Internet Explorer.

Выполните следующие действия:

1. Закройте все антивирусные программы и все работающие программы Windows, так чтобы на экране остался открытым только «голый» пользовательский интерфейс системы Windows.

2. Вставьте в CD-привод установочный компакт-диск, который прилагается к этой книге. Программа предварительной установки Setup будет запущена автоматически, и на экране появится базовое окно установки MicroSim Evaluation CD Romс содержимым вставленного диска. Через данное окно вы могли бы еще раз проинсталлировать версию 8.0. Но так как вы не собираетесь этого делать, закройте его, щелкнув по маленькому крестику в правом верхнем углу окна.

3. Откройте программу Проводник из операционной системы Windows и перейдите к тому CD-приводу, где находится компакт-диск с программой PSPICE. Откройте на диске папку VERSI_9_1.

4. Перейдите к папке SOFTWARE и запустите мастер установки, дважды щелкнув мышью по имени файла SETUP.exe.

5. Начнется процедура установки. Появится окно, в котором вас попросят закрыть все антивирусные программы. Щелкните по кнопке OK.

6. Откроется окно Select Products(Выбрать продукты). Выберите обе программы CAPTURE CIS и PSPICE A/D, а затем закройте это окно.

7. Появится окно Select Installation Directory(Выбрать директорию установки). Если на диске С вашего компьютера достаточно свободного места, можете принять предлагаемый мастером установки путь (C:\PROGRAM FILES\OrCAD DEMO). В противном случае вы должны указать другой дисковод, на который следует произвести инсталляцию. Если все правильно, щелкните по кнопке Next.

8. На экран будет выведено окно Select Program Folder(Выбрать программную папку). Подтвердите создание новой папки с предлагаемым именем OrCAD Demo и закройте это окно щелчком по кнопке Next.

9. Появится окно Microsoft Data Access Pack(Пакет доступа к данным Microsoft), где вам будет предложено проинсталлировать программу Microsoft ODBC (Microsoft Open Database Connectivity), с помощью которой обеспечивается связь между открытыми базами данных. Эта программа понадобится вам для работы в версии 9.1. Запустите инсталляцию ODBC, щелкнув по кнопке Да.

10. Следуйте указаниям, которые будут появляться на вашем экране в ходе инсталляции ODBC, каждый раз соглашаясь с предлагаемыми по умолчанию установками. В окне Complete/Custom Install(Установить полностью/Выбрать) выберите Select All(Выбрать все) и щелкните по кнопке Continue(Продолжить).

11. После завершения инсталляции ODBC на экране появится окно Microsoft Data Access Pack Setup(Установка пакета доступа к данным Microsoft). Подтвердите получение сообщения о благополучном завершении процесса, щелкнув по кнопке OK.

12. Продолжится инсталляция программы PSPICE. В окне Information(Информация) еще раз будут перечислены все настройки, выполненные вами в процессе предварительной установки. Если все правильно, то закройте это окно щелчком по кнопке Next.

13. В зависимости от того, какие программы уже установлены на вашем компьютере, вас могут спросить, следует ли переписать уже зарегистрированные расширения файлов. Во избежание проблем с другими имеющимися у вас программами соглашайтесь на перезапись, только если на экране появится предупреждение о том, что в противном случае программа OrCAD не сможет правильно работать. Если появится сообщения о том, что некоторые регистрационные записи уже заняты другими приложениями и из-за этого определенные опции, настроенные на двойной щелчок мышью, не будут функционировать, вы можете подтвердить получение данного сообщения щелчком по кнопке OKи тут же спокойно забыть о нем.
