В Камаев - Технологии программирования

Таблица 8.1

Результаты анализа текста программы MCalc

Анализ демонстрационный программы TCalc "Borland Inc."

Программа TCalc 1993 (Turbo Pascal 6.0) состоит из следующих файлов:

tcalc.pas — файл основной программы;

tcell.pas — файл работы с клетками;

tcellsp.pas — файл дополнений работы с клетками (изменение значений);

tchash.pas — файл дополнений работы с клетками (значения в клетках);

tcinput.pas — файл подпрограмм ввода данных с клавиатуры;

tclstr.pas — файл подпрограмм работы со строками;

tcmenu.pas — файл подпрограмм, обслуживающих систему меню;

tcparser.pas — файл интерпретатора арифметических выражений формул клеток;

tcrun.pas — файл инициализации и запуска основных объектов;

tcscreen.pas — файл подпрограмм работы с дисплеем;

tcsheet.pas — файл подпрограмм, обслуживающих действия, выбранных посредством меню;

tcutil.pas — файл вспомогательных подпрограмм;

mcmvsmem.asm — ассемблерный файл подпрограмм запоминания в оперативной памяти информации экрана, а также восстановления ранее сохраненной информации экрана.

Все файлы закодированы с соблюдением стандартов оформления.

Хотя фирма "Borland Inc." занимается разработкой компиляторов, файл mcparser.pas также является заимствованным из UNIX YACC utility и лишь частично модифицирован. Остальные файлы являются оригинальными.

Ассемблерный файл mcmvsmem.asm является искусственно добавленным. Цель его добавления — демонстрация возможности использования ассемблерных вставок. Результаты арифметического анализа текста программы представлены в табл. 8.2.

Таблица 8.2

Результаты анализа текста программы TCalc

В табл. 8.3 и на рис. 8.3 отображены результаты сравнительного анализа технологий структурного и объектно-ориентированного программирования.

Таблица 8.3

Результаты сравнительного анализа технологий структурного и объектно-ориентированного программирования

Сравнительный анализ технологий структурного и объектно-ориентированного программирования установил, что для этих технологий наблюдается практически полное совпадение:

• процентного состава описательных операторов;

• процентного состава количества комментариев;

• процентного состава описательных операторов процедур;

• процентного состава операторов кода программы.

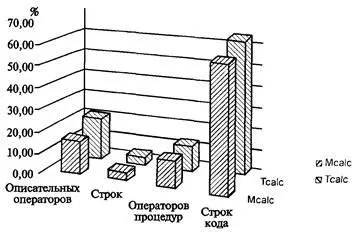

Рис. 8.3. Результаты сравнительного анализа технологий структурного и объектно-ориентированного программирования

При проведении разработки по технологии объектно-ориентированного программирования по сравнению с технологией структурного программирования объем кода увеличился в 2,34 раза с учетом только кода, выполняющего одни и те же функции (для этого был исключен код функций, аналогичных функциям работы с clipboard Windows). Общее число строк увеличилось в 2,46 раза. Во столько и даже более раз увеличилась трудоемкость разработки.

Собственно функционально полезный код программ Mcalc и Tcalc — одинаковый и составляет порядка 1500 строк.

Почти 2,3–3,5 кратное увеличение трудоемкости разработки объясняется платой за организацию самостоятельности поведения объектов и их завершенную функциональность для повторного использования.

С чего же начинается создание объектно-ориентированной программы?

Конечно, с объектно-ориентированного анализа (ООА — object-oriented analysis), который направлен на создание моделей реальной действительности на основе объектно-ориентированного мировоззрения. Объектно-ориентированный анализ (ООА) — это методология, при которой требования к системе воспринимаются с точки зрения классов и объектов, прагматически выявленных в предметной области.

На результатах QOA формируются модели, на которых основывается объектно-ориентированное проектирование (object-oriented design, OOD).

Объектно-ориентированное проектирование (ООП) — это методология проектирования, соединяющая в себе процесс объектной декомпозиции и приемы представления логической и физической, а также статической и динамической моделей проектируемой системы.

Что же такое объектно-ориентированное программирование (ООПр) (object-oriented programming)? Программирование прежде всего подразумевает правильное и эффективное использование механизмов конкретных языков программирования. Объектно-ориентированное программирование — это процесс реализации программ, основанный на представлении программы в виде совокупности объектов. ООПр предполагает, что любая функция (процедура) в программе представляет собой метод объекта некоторого класса, причем класс должен формироваться в программе естественным образом, как только в программе возникает необходимость описания новых физических предметов или их абстрактных понятий (объектов программирования). Каждый новый шаг в разработке алгоритма также должен представлять собой разработку нового класса на основе уже существующих классов, т. е. технология ООПр иначе может быть названа как программирование "от класса к классу".
