Николай Барановский - Визуализация данных в программном пакете Origin Pro

ЗАДАНИЕ 7

Построить кривую по таблично заданным данным:

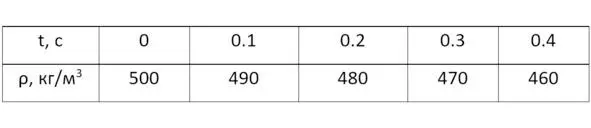

Табл. 1 Зависимость ρ (t)

Оформить подписи аргумента и значения функции. Отформатировать горизонтальную координатную ось: начало графика – 0, окончание графика – 0.4, приращение – 0.1, размер цифр в подписи – 18 пунктов, толщина линии – 2 пункта. Отформатировать вертикальную координатную ось: начало графика – 460, окончание графика – 500, приращение – 10, размер цифр в подписи – 18 пунктов, толщина линии – 2 пункта. Отформатировать кривую: способ соединения точек – B-Spline, стиль – Dash (линия черточками), толщина – 2 пункта, цвет – черный. Оформить легенду: ρ (t)

ЗАДАНИЕ 8

Построить кривую по таблично заданным данным:

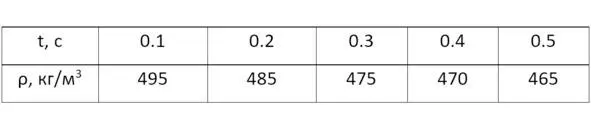

Табл. 1 Зависимость ρ (t)

Оформить подписи аргумента и значения функции. Отформатировать горизонтальную координатную ось: начало графика – 0.1, окончание графика – 0.5, приращение – 0.1, размер цифр в подписи – 20 пунктов, толщина линии – 2 пункта. Отформатировать вертикальную координатную ось: начало графика – 460, окончание графика – 500, приращение – 10, размер цифр в подписи – 20 пунктов, толщина линии – 2 пункта. Отформатировать кривую: способ соединения точек – Spline, стиль – Dash Dot (линия точка-тире), толщина – 2 пункта, цвет – черный. Оформить легенду: ρ (t)

ЗАДАНИЕ 9

1.1 Построить график по таблично заданным данным:

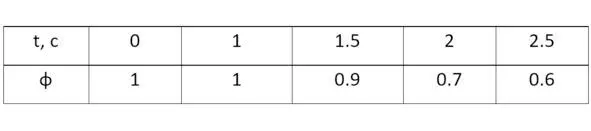

Табл. 1 Зависимость φ (t)

а) построить экспериментальные точки с указанием ошибок

Нанести экспериментальные точки в виде круга. Размер символа – 11. Цвет – черный. Величина ошибки – 4%.

б) построить экспериментальные точки и аппроксимирующую кривую

Нанести экспериментальные точки в виде круга. Размер символа – 11. Цвет – черный. Величина ошибки – 4%.

Отформатировать кривую: способ соединения точек – B-Spline, стиль – Solid (сплошная линия), толщина – 2 пункта, цвет – черный.

1.2 Построить график с двумя совмещенными кривыми по данным:

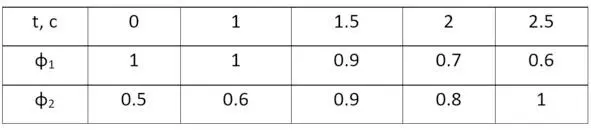

Табл. 2 Зависимость φ (t)

Отформатировать кривую 1: способ соединения точек – B-Spline, стиль – Solid (сплошная линия), толщина – 2 пункта, цвет – черный.

Отформатировать кривую 2: способ соединения точек – B-Spline, стиль – Dash (линия из тире), толщина – 2 пункта, цвет – черный.

Оформить подписи аргумента и значения функции. Отформатировать горизонтальную координатную ось: начало графика – 0, окончание графика – 2.5, приращение – 0.5, размер цифр в подписи – 20 пунктов, толщина линии – 2 пункта. Отформатировать вертикальную координатную ось: начало графика – 0.4, окончание графика – 1, приращение – 0.1, размер цифр в подписи – 20 пунктов, толщина линии – 2 пункта. Оформить легенду: φ (t)

ЗАДАНИЕ 10

1.1 Построить график по таблично заданным данным:

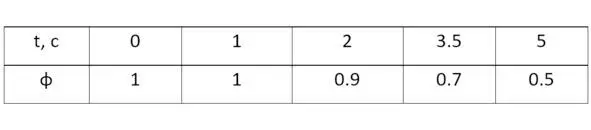

Табл. 1 Зависимость φ (t)

а) построить экспериментальные точки с указанием ошибок

Нанести экспериментальные точки в виде треугольника. Размер символа – 10. Цвет – черный. Величина ошибки – 5%.

б) построить экспериментальные точки и аппроксимирующую кривую

Нанести экспериментальные точки в виде треугольника. Размер символа – 10. Цвет – черный. Величина ошибки – 5%.

Отформатировать кривую: способ соединения точек – Spline, стиль – Dash (линия тире), толщина – 2 пункта, цвет – черный.

1.2 Построить график с двумя совмещенными кривыми по данным:

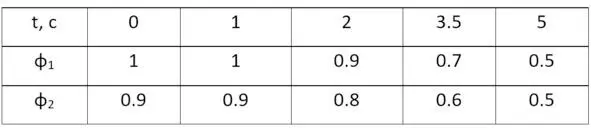

Табл. 2 Зависимость φ (t)

Отформатировать кривую 1: способ соединения точек – Spline, стиль – Dash (линия тире), толщина – 2 пункта, цвет – черный.
