•применимость для решения задач, то есть возможность работать с абстракциями и сущностями, выделяя и изолируя отдельные параметры системы без потери восприятия предприятия как целого;

•простота описания

Модель Захмана имеет такие преимущества перед другими моделями:

•Отличается своей простотой понимания как техническими, так и нетехническими специалистами.

•Более детальными описаниями компонентов архитектуры

•Возможность применения для планирования, позволяющего лучше принимать решения.

•Наиболее наглядным представлением компонентов компании.

•Описанием сложной архитектуры небольшим количеством нетехнических понятий.

•Независимостью конкретных инструментов описания.

•Может использоваться как средство для описания архитектур сложных производственных систем любого типа.

Архитектура Предприятия – матрица «Zahman Framework»

FEAF- фреймворк разработанный правительством США, как некий подход для развития информационных технологий правительственных учреждений, приведенный к использованию единой архитектуры.

В основе FEAF лежат пять эталонных моделей:

•Исполнительная модель.

•Бизнес-модель.

•Сервисная модель Компонента.

•Техническая эталонная модель.

•Эталонная модель данных.

Одно из полезных свойств фреймворка FEA – принцип сегментного подхода, дает возможность ускорить внедрение «Архитектуры предприятия». Процесс разработки архитектуры предприятия по методологии FEA включает в себя следующие этапы:

•Анализ Архитектуры

•Архитектурное определение

•Стратегия инвестиций и финансирования

•План управления программой и реализация проекта

Методология Gartner – эту модель можно описать как набор рекомендаций по созданию архитектуры предприятия.

Модель Gartner 2002 года сформулирована в виде четырех связанных, взаимозависимых и усложняющихся уровней:

•Среда бизнес-взаимодействия (Business Relationship Grid);

•Бизнес-процессы и стили бизнес-процессов;

•Шаблоны;

•Технологические строительные блоки (кирпичики – bricks).

Методология Gartner – по сути своей не является методологией, как например структурированная модель Захмана, ни процессом как TOGAF, ни как FEA. Gartner – является набором практических рекомендаций. Данная методология является сборником советов по построению архитектуры предприятия от одной из наиболее известных в мире консалтинговых ИТ-компаний – Gartner.

Данный фреймворк представляет собой трехмерный куб, состоящий из слоев:

•Горизонтальные слои.

•Вертикальные домены.

•Вертикальные элементы технической архитектуры.

Основным полем для применения TOGAF является, прежде всего, программная инфраструктура информационной системы. Она в наилучшей мере подходит для описания интеграционных компонент, использующихся для поддержки широкого спектра корпоративных приложений, прежде всего, критичных для бизнеса. Описание модели:

•Обзор бизнес – архитектуры

•Описание существующей системы с необходимой степенью детализации

•Выявление и описание элементарных архитектурных блоков – кандидатов на использование в новой архитектуре

•Разработка черновика технического отчета

•Направление черновика отчета на рецензирование

TOGAF позиционируется не как некоторая эталонная модель, а как «средство для разработки архитектур информационных систем». Основное назначение – ускорить и облегчить процесс разработки архитектуры конкретной организации, обеспечивая при этом возможность будущего развития. Рассмотрим построение Архитектуры Предприятия на основе методологии «TOGAF» более детально, который на мой взгляд имеет ряд преимуществ:

•Подход TOGAF позволяет построить весь архитектурный процесс – от запуска практики до результатов.

•TOGAF – это де-факто является стандартом. Имеется программа сертификации по TOGAF.

•TOGAF – абсолютно бесплатен. Множество открытых ресурсов, скачивайте и используйте.

•TOGAF содержит полный набор инструментов для создания и развития архитектурной практики в организации. Есть пошаговый процесс для разработки описания Архитектуры Предприятия и полный набор инструментов, шаблонов и т. д.

•TOGAF совместим с другими Фреймворками, например, с «Zahman Framework». Как архитектурный процесс модель TOGAF дополняет модель Захмана – которая, классифицируется как архитектурная таксономия. Захман показывает, как следует классифицировать артефакты. Модель TOGAF описывает процесс создания артефактов.

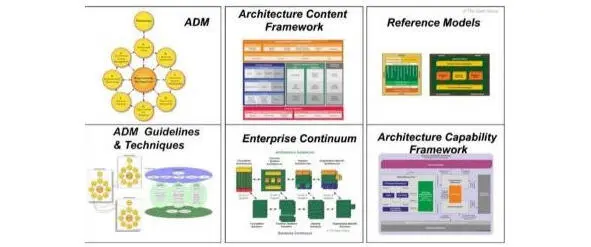

Рисунок: Структура Архитектуры Предприятия «TOGAF»

Методология TOGAF и инфраструктура Захмана хоть и объединены к категории «инфраструктур предприятия», но имеют отличия в своих принципах, структурах и компетенциях. TOGAF- представляет собой функциональную и динамичную инфраструктуру, которая включает руководящие принципы моделей процесса их использования. В то время как фреймворк Захмана представляет собой статичную структуру архитектуры, наиболее эффективна для применения анализа и метаанализа фреймворков инфраструктур. Несмотря на значительные отличия данных фреймворков их можно использовать совместно.

Процесс создания конкретной архитектуры предприятия рассматривается как переход от общей архитектуры к специализированной. Методика разработки архитектуры в модели TOGAF представляет собой процесс осуществления такого перехода. В модели TOGAF наиболее обобщенные архитектуры называются фундаментальными архитектурами. Эти принципы построения архитектуры теоретически могут использоваться практически любой ИТ-организацией в мире.

Следующий уровень специализации в модели TOGAF называется общесистемными архитектурами. Эти принципы прослеживаются во многих – возможно, не во всех – типах предприятий. Далее идет отраслевой уровень архитектурой. Эти принципы характерны для предприятий, занятых в одной сфере деятельности. И наконец финальный уровень – это уровень архитектуры организации. Это самый высокий уровень специализации в модели TOGAF. Это архитектуры конкретных предприятий.

В состав модели TOGAF входят две основные компоненты:

•методика ADM (Architecture Development Method), определяющая процесс разработки архитектуры.
