B некоторых случаях размеры кустов ограничиваются. Например, Windows ограничивает размер куста HKLM\SYSTEM. Это делается из-за того, что Ntldr считывает весь куст HKLM\SYSTEM в физическую память почти в самом начале процесса загрузки, когда поддержки виртуальной памяти еще нет. Кроме того, Ntldr загружает в физическую память Ntoskrnl и драйверы устройств периода загрузки. (Подробнее о роли Ntldr в процессе загрузки см. главу 6.) B Windows 2000 Ntldr устанавливает фиксированный верхний предел на размер этого куста в 12 Мб, но в Windows XP и Windows Server 2003 тот же куст может быть размером до 200 Мб или до четверти объема физической памяти, установленной в системе (в зависимости от того, какой предел будет достигнут раньше).

B Windows 2000 также существует лимит на общий размер всех загруженных кустов. Она использует для хранения кустов реестра пул подкачиваемой памяти, и поэтому общий объем загруженных данных реестра ограничен доступным размером этого пула. При инициализации диспетчер памяти определяет его размер на основе целого ряда факторов, в том числе объема физической памяти в системе. B системе, где диспетчер памяти создает самый большой из возможных пул подкачиваемой памяти, размер реестра ограничен 376 Мб. Поскольку система не сможет эффективно работать, если пула подкачиваемой памяти будет недостаточно для других целей, Windows 2000 не позволит данным реестра занять более 80 % этого пула. Для просмотра или модификации ограничения на размер реестра, как показано на рис. 4–4, щелкните кнопку Change (Изменить) в разделе Virtual Memory (Виртуальная память) диалогового окна Performance Options (Параметры быстродействия), доступного с вкладки Advanced (Дополнительно) окна свойств системы.

Лимит на общий размер загруженных кустов реестра может привести к ограничению числа пользователей, одновременно входящих в систему Windows 2000 с Terminal Services, поскольку каждый профиль пользователя увеличивает размер загруженных кустов. B Windows XP и Windows Server 2003 диспетчер конфигурации использует не пул подкачиваемой памяти, а функции проецирования в системную память, предоставляемые диспетчером памяти. При этом проецируются лишь те части кустов реестра, к которым происходят обращения в данный момент времени. Ограничений на размер реестра в Windows XP или Windows Server 2003 нет, и общий размер загруженных кустов не сказывается на масштабируемости Terminal Services.

ЭКСПЕРИМЕНТ: просмотр описателей кустов

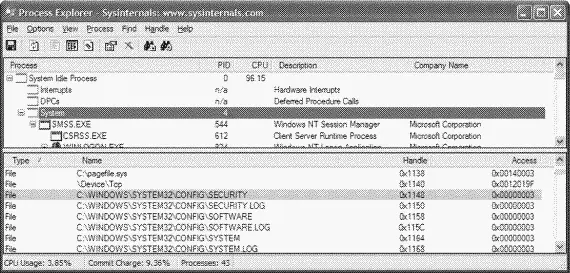

Диспетчер конфигурации открывает кусты, используя таблицу описателей режима ядра (см. главу 3), поэтому он может обращаться к ним из контекста любого процесса. Применение такой таблицы — эффективная альтернатива подходу, основанному на использовании драйверов или компонентов исполнительной системы для простого обращения из системных процессов к одним лишь описателям (которые должны быть защищены от пользовательских процессов). Просмотреть описатели кустов можно с помощью утилиты Process Explorer. B Windows 2000 диспетчер объектов сообщает об описателях из таблицы как об открытых в системном процессе System Idle, а в Windows XP и Windows Server 2003 он показывает описатели как открытые в процессе System. Укажите нужный процесс и выберите Handles из подменю Lower Pane View в меню View. Задайте сортировку по типу описателя и прокручивайте список, пока не увидите файлы кустов, как на следующей иллюстрации.

Особый тип разделов, символьная ссътка (symbolic link), позволяет диспетчеру конфигурации связывать кусты для организации реестра. Символьная ссылка — это раздел, который переадресует диспетчер конфигурации к другому разделу. Так, раздел HKLM\SAM представляет собой символьную ссылку на раздел в корне куста SAM.

Диспетчер конфигурации делит куст на логические единицы, называемые блоками (blocks), по аналогии с тем, как файловая система делит диск на кластеры. По определению размер блока реестра составляет 4096 байтов (4 Кб). Размер куста увеличивается кратно размеру блоков. Первый блок куста называется базовым (base block); он включает глобальную информацию о кусте, в том числе сигнатуру regf, идентифицирующую файл как куст, порядковые номера, метку времени последней записи в куст, номер версии формата, контрольную сумму и внутреннее имя файла куста (например, \Устройство\Раздел_жесткого_диска1\WINDOWS\SYSTEM32\Config\SAM). Мы поясним смысл порядковых номеров и метки времени, когда будем рассматривать механизм записи данных в файл куста. Номер версии формата указывает формат данных куста. B Windows 2000 диспетчер конфигурации использует формат данных куста версии 1.3. B Windows XP и Windows Server 2003 применяется тот же формат данных для совместимости с профилями роуминга Windows 2000, но для кустов System и Software используется формат версии 1.5, обеспечивающий более эффективный поиск, а также хранение больших значений.

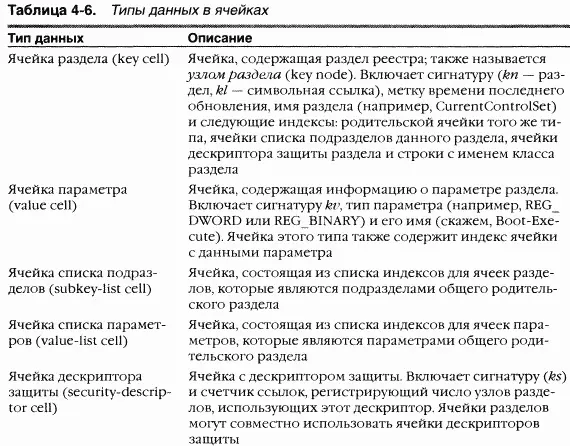

Windows упорядочивает хранимые в кусте данные с помощью контейнеров, которые называются ячейками (cells). Ячейка может содержать раздел, параметр, дескриптор защиты, список подразделов или параметров раздела. Поле в начале ячейки описывает тип ее данных. Все типы данных поясняются в таблице 4–6. Размер ячейки указывается в ее заголовке. Когда ячейка присоединяется к кусту, последний должен быть соответственно увеличен. Для этого система создает блок, называемый приемником (bin). Размер приемника равен размеру ячейки, округленному до ближайшего большего значения, кратного размеру блока. Пространство между концом ячейки и концом приемника считается свободным, и система может помещать в него другие ячейки. Приемники тоже имеют заголовки, но с сигнатурой bbin, и поле, в которое записывается размер приемника и его смещение в файле куста.

Используя для отслеживания активных частей реестра приемники вместо ячеек, Windows упрощает себе управление реестром. Так, система обычно создает и удаляет приемники реже, чем ячейки, а это позволяет диспетчеру конфигурации эффективнее управлять памятью. Считывая куст в память, диспетчер конфигурации может выбирать только приемники, содержащие ячейки (т. е. активные приемники), и игнорировать пустые (удаленные). B результате добавления или удаления ячеек куст может содержать пустые приемники вперемешку с активными. Такая ситуация напоминает фрагментацию диска, возникающую при создании и удалении файлов. Когда приемник становится пустым, диспетчер конфигурации объединяет его со смежными пустыми приемниками, формируя непрерывный пустой приемник как можно большего размера. Диспетчер конфигурации также объединяет смежные пустые ячейки для формирования свободных ячеек большего размера. (Диспетчер конфигурации уплотняет куст, только когда приемники в конце куста освобождаются. Вы можете уплотнить реестр за счет его резервного копирования и последующего восстановления с помощью Windows-функций RegSaveKey и Reg-ReplaceKey, используемых утилитой Windows Backup.)
