Чтобы было понятнее, приведем небольшой практический пример. Допустим, на крыше пятиэтажного дома установлена спутниковая антенна, которая направлена на нужный спутник. Специальный прибор для проверки уровня сигнала на конвертере показывает 90 % сигнала, что более чем достаточно. Человек живет на первом этаже, поэтому ему нужно протянуть метров 15 кабеля от антенны до своего компьютера.

Проведя кабель к компьютеру и замерив сигнал еще раз, выяснилось, что сейчас уровень сигнала составляет 75 %, но это тоже неплохо. После ремонта в квартире пришлось перетянуть кабель в другую комнату, и получилось, что уровень сигнала упал еще процентов на пятнадцать. Затем пошел дождь, и сигнал упал еще процентов на двадцать. В итоге пользователь получил всего 30 % приема и задумался, в чем же проблема. Дело, скорее всего, в том, что, жалея денег, человек купил дешевый кабель, который «все равно ничем не отличается».

Нормальный кабель для спутникового сигнала не должен терять больше 2-3 % сигнала на 15 метров кабеля. С другой стороны, есть кабели, которые теряют по проценту на каждый метр, вот и посчитайте потери.

При покупке кабеля рекомендуется поинтересоваться следующими его параметрами.

•Толщина и гибкость – кабели отличаются не только устойчивостью к помехам, но и по наружному диаметру и гибкости. Если придется прокладывать кабель по трубе или кабельному колодцу, который уже заполнен до отказа, то этот параметр будет немаловажен.

•Волновое сопротивление – по спецификации кабели для спутникового телевидения должны иметь сопротивление 75 Ом.

•Механическая прочность – этот параметр отвечает за механический износ кабеля. Будет очень неприятно, если при прокладке кабеля он просто-напросто переломается. К тому же, если кабель просто сброшен с крыши и будет болтаться на ветру, то он также может переломаться через определенное время.

•Затухание сигнала – очень важный параметр, о котором уже говорилось выше; определяет, насколько будет уменьшаться уровень сигнала при прохождении через кабель. Хорошие кабели имеют потери около 200 дБ на 100 метров кабеля.

•Старение параметров – со временем параметры кабеля под воздействием внешних условий станут ухудшаться. Вы, наверное, удивитесь, если через пару лет качество приема ухудшится вдвое. Хорошие кабели имеют ухудшение не более 5 %.

Ознакомившись с основными параметрами кабелей, использующихся в спутниковом телевидении, можно выбрать кабель, который будет передавать сигнал с наименьшими потерями и обладать наибольшей прочностью.

Как уже упоминалось выше, офсетные спутниковые антенны позволяют установить сразу несколько конвертеров. На самом деле на прямофокусную тарелку тоже можно установить несколько тюнеров, но такие конструкции встречаются довольно редко.

Спутниковый сигнал, отражаясь от антенны, фокусируется в определенной точке, называемой фокусом. Но если спутники находятся рядом, примерно на линии перпендикуляра к плоскости антенны, то их сигнал будет фокусироваться в разных точках. Таким образом, можно установить конвертеры в разных точках и принимать сигналы стразу от нескольких спутников (рис. 3.8).

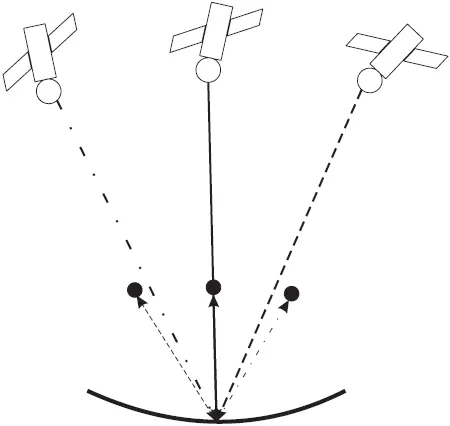

Рис. 3.8.Принцип отражения сигнала от разных спутников

Обычно с помощью одной антенны можно принимать сигнал двух-трех спутников. В некоторых случаях можно установить и четыре конвертера, если спутники находятся рядом.

Мультифид представляет собой несложную конструкцию, к которой и крепятся конвертеры (рис. 3.9). Обычно это металлическая дуга, довольно жесткая, чтобы конвертеры не колебались от ветра.

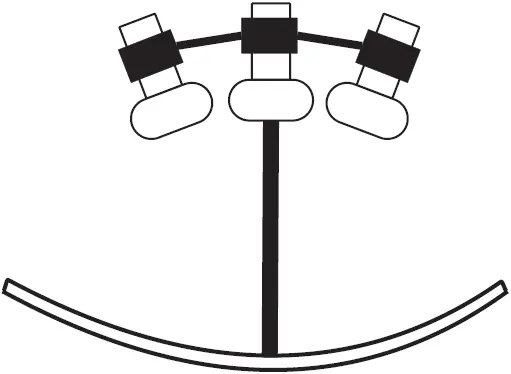

Рис. 3.9.Схематическое изображение подключения нескольких конвертеров

Собрать такое устройство самому не представляет труда, но можно приобрести его отдельно. В готовой антенне с установленным мультифидом используются простые металлические держатели для конвертеров (рис. 3.10).

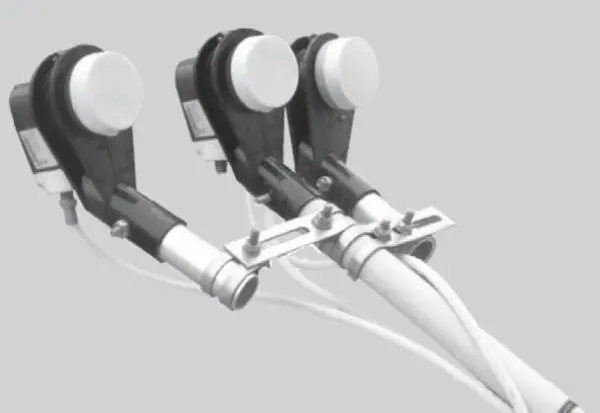

Рис. 3.10.Антенна с тремя конвертерами

Таким образом, получается, что способ крепления конвертеров к антенне не так уж важен. Главное, чтобы крепление было надежным и не было подвержено влиянию ветра (как правильно установить конвертеры на мультифид, см. главу 4, раздел «Подключение конвертеров»).

Получив вполне определенное представление, из каких компонентов состоит система для приема спутникового сигнала, следует рассмотреть последнюю и, наверное, самую интересную ее часть – DVB-тюнеры. Это тюнеры, подключаемые к компьютеру и декодирующие сигнал, идущий со спутника, в цифровую форму, понятную компьютеру. Можно сказать, что цифровой тюнер – это мозг и душа телевизионной системы. Возможности в плане просмотра телепередач напрямую связаны с возможностями тюнера, так что к выбору этого устройства рекомендуется подойти со всей ответственностью.

Устройства для обработки цифрового телевизионного сигнала получили название DVB-тюнеров от Digital Video Broadcasting – цифровое широковещательное видео. В данном случае рассмотрим класс DVB-S, где буква S означает Satellite – спутник. Таким образом, DVB-S-тюнеры – это устройства, принимающие и обрабатывающие спутниковый сигнал. Для простоты далее станем их называть DVB-тюнерами, так как будем рассматривать только прием со спутника.

Внешние DVB-тюнеры представляют собой небольшое устройство для приема сигнала со спутниковой антенны и обработки его в цифровую форму. Обычно эти устройства подключаются к компьютеру посредством интерфейса USB2.0, но также существуют специальные модели для ноутбуков, которые работают через интерфейс PCMCIA.

В качестве примера можно привести одну известную модель, разработанную компанией TechniSat, – SkyStar USB (рис. 3.11).

Обычно внешний DVB-тюнер имеет всего три разъема для подключения: вход кабеля от спутниковой антенны, разъем USB2.0 для подключения к компьютеру и разъем для подключения блока питания (используется питание от сети). Таким образом, подключить его неправильно просто невозможно.

Основной плюс таких DVB-тюнеров – их мобильность, а для владельцев ноутбуков это зачастую единственная возможность посмотреть спутниковое телевидение на переносном компьютере. Также следует обратить внимание, что для передачи данных используется именно протокол USB2.0, а протоколы USB1.1 или USB1.0 не поддерживаются. Поэтому владельцам старого компьютера внешний тюнер, скорее всего, не подойдет.
