С точки зрения операционной системы, внутри телефона, подключенного через кабель, скрывается целый ряд устройств. Например, это может быть модем, съемный диск (в действительности это часть памяти телефона, в которой хранятся пользовательские данные), а также несколько достаточно специфических устройств, которые служат для настройки и перепрограммирования трубки.

Приведем пример того, как это выглядит на практике. Вскоре после подключения телефона (Motorola C-650) кабелем USB Диспетчер устройствпоказывает, что в системе появился новый модем Motorola USB Modem(рис 1.11).

Затем на компьютере была запущена программа для настройки телефона (в данном случае PST Phone Programmer). Диспетчер устройств показал, что модем исчез: программа потребовала от операционной системы освободить кабель для своих нужд, зато появилась целая группа устройств Motorola USB Device(рис 1.12).

Не вдаваясь в детали, скажем, что все эти устройства: и модем, и интерфейсы настройки телефона – в трубке присутствуют постоянно и одновременно, а вот операционная система может обращаться к ним через кабель только по отдельности, и подключает их по мере необходимости. Из приведенного примера становится понятно, почему иногда для установки драйверов требуется предварительно установить и запустить прикладную программу.

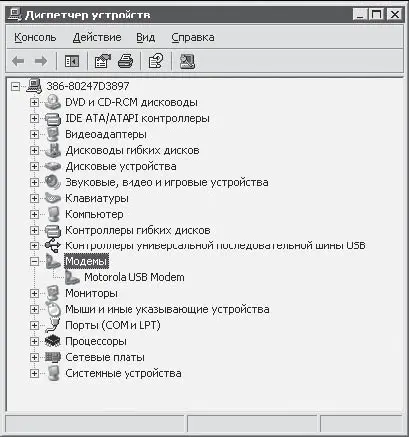

Рис. 1.11.Подключен телефон Motorola.

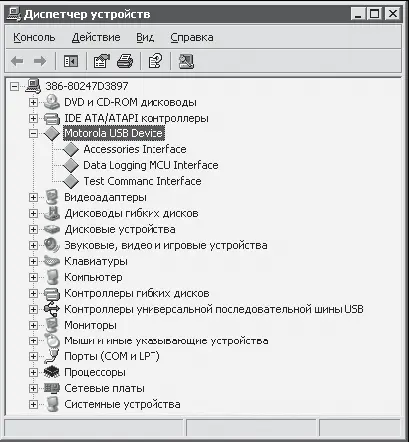

Рис. 1.12.Список устройств изменился.

Протокол IrDA (Infrared Data Assotiation) был создан для беспроводной связи компьютера и различных внешних устройств. Для передачи информации в этом случае используются импульсы невидимого человеческим глазом инфракрасного излучения с длиной волны 880 нм. Интересно, что, в отличие от человека, кошки способны видеть вспышки ИК-передатчика и нередко проявляют живой интерес к таким устройствам.

На том же физическом принципе основана работа различных пультов дистанционного управления бытовой техники. Например, в пульте ДУ телевизора расположен передатчик ИК-сигналов, а в самом телевизоре – приемник. Поэтому сигналы передаются в одном направлении: от пульта к телевизору. Устройства IrDA, о которых пойдет речь далее, конструктивно объединяют в себе и приемник, и передатчик. Благодаря этому они осуществляют двусторонний обмен информацией (см. рис. 1.1). Мощность и, соответственно, дальность действия таких приборов гораздо меньше, чем у бытовых пультов.

В мобильных телефонах IrDA позволяет устанавливать связь на расстоянии не более 30 см. Обязательное условие – оба устройства инфракрасной связи должны находиться в прямой видимости. Чем меньше расстояние между сопрягаемыми устройствами, тем стабильнее будет связь между ними.

В телефоне встроенный ИК-порт выглядит как маленькая черная пластинка на корпусе. Такого рода внутренними ИК-портами часто оснащают также ноутбуки. Для настольных компьютеров выпускают внешние ИК-порты, подключаемые к разъему USB. В каталогах компьютерных магазинов эти устройства носят название «ИК-адаптер», InfraRed Adapter, «устройство IR-связи» или «инфракрасный порт USB». Можно встретить и миниатюрные адаптеры в виде брелока. ИК-адаптеры, подключаемые к последовательному порту, в настоящее время почти сняты с производства.

Стандарт IrDA разрабатывался на основе последовательного СОМ-порта компьютера, поэтому традиционно драйвер ИК-адаптера должен эмулировать последовательный порт. Другими словами, после подключения внешнего ИК-адаптера и установки его драйвера в компьютере появляется еще один виртуальный (не существующий физически) COM-порт. Впрочем, многие новые адаптеры не используют эмуляцию последовательного порта. Достигается это за счет следующего поколения драйверов.

Выбрать устройство IR-связи гораздо легче, чем data-кабель. Поскольку устройства инфракрасной связи отвечают единым для всех производителей оборудования стандартам, проблемы совместимости адаптеров с разными моделями телефонов практически нет. Дальность действия, указанная в документации адаптера, особой роли не играет: радиус приема или передачи внутреннего ИК-порта телефона все равно окажется меньше, и оба устройства потребуется сблизить на расстояние 10–15 см. Поэтому при выборе адаптера достаточно руководствоваться такими характеристиками, как цена изделия и удобство размещения на столе. Последнее почему-то часто недооценивают, а напрасно. Маленький и легкий адаптер с достаточно упругим кабелем постоянно пытается куда-нибудь уползти, а направить его «глаз» на лежащий рядом телефон затруднительно. Желательно, чтобы в комплект устройства входили крепления типа клипсы или, еще лучше, устойчивая поворотная подставка.

Среди ведущих производителей устройств IR-связи следует назвать компанию Tekram, изделия которой обычно преобладают на витринах компьютерных салонов. Почти наверняка все предлагаемые устройства IR-связи будут оснащены интерфейсом USB.

Целесообразно начать подключение нового устройства с чтения «Руководства пользователя», прилагаемого к нему при покупке. Как правило, при установке ИК-адаптера требуется сначала вставить прилагаемый компакт-диск в привод, а затем следовать указаниям программы установки.

1. Подключите ИК-адаптер к порту USB. Вскоре операционная система обнаружит новое устройство и появится Мастер нового оборудования. Установите переключатель в положение Автоматическая установкаи нажмите кнопку Далее. Начнется поиск драйверов для устройства ИК-связи, и через короткое время новое устройство будет успешно установлено.

2. Включите IrDA в телефоне. Где именно в меню телефона находится нужная настройка, проще всего выяснить в инструкции. Заодно полезно найти на корпусе телефона «глаз» ИК-передатчика, чтобы правильно расположить телефон по отношению к адаптеру.

3. Поднесите телефон к ИК-адаптеру компьютера так, чтобы ИК-передатчики обоих устройств смотрели друг на друга. При первом подключении телефона операционная система должна обнаружить два устройства, одно из которых нужно для обмена файлами между телефоном и компьютером, а другое является GPRS-модемом телефона. Как правило, для этих устройств используют стандартные драйверы, и устанавливаются они автоматически.

4. Если операционная система не сможет установить драйвер к обнаруженному модему автоматически, придется указать путь к файлам драйвера. Это делается так же, как при установке драйверов data-кабеля. Обычно телефоны с поддержкой ИК-связи и Bluetooth комплектуют диском с необходимыми драйверами, а последние версии драйверов всегда можно найти в Интернете на сайтах производителей телефонов. Как правило, современные компьютеры снабжены несколькими портами USB. Если в следующий раз ИК-адаптер будет включен в другой разъем USB, то вся процедура распознавания и установки нового устройства повторится.
