Наибольшую популярность приобрели такие наборы протоколов, как NetBIOS/NetBEUI, IPX/SPX, TCP/IP, DECnet и др.

• Топология Ethernet-сетей

• Стандарты Ethernet-сетей

Существуют четыре топологии проводной сети – «общая шина», «звезда», «кольцо» и комбинированная.

Краткое определение данной топологии – набор компьютеров, подключенных вдоль одного кабеля (рис. 12.1). Сеть строится на основе коаксиального кабеля.

Рис. 12.1.Сеть, построенная по топологии «общая шина»

Эта топология была первой, но активно используется до сих пор. Для работы сети нужен один кабель, соединяющий все компьютеры.

Особенность сети, построенной по топологии «общая шина», заключается в передаче сигнала сразу всем компьютерам. Чтобы определить, какой из компьютеров должен его принять, используется MAC-адрес, который соответствует данному компьютеру, вернее, его сетевой карте. Адрес зашифровывается в каждый из сигналов, или пакетов, передаваемых по сети. В конкретный момент времени данные может передавать только один компьютер. Это недостаток данной топологии, так как с увеличением количества подключенных компьютеров, которые хотят одновременно передавать данные, скорость сети заметно падает.

Что касается надежности, то такая сеть работает, пока соблюдаются все правила ее построения и отсутствует разрыв кабеля. Как только появляется разрыв – вся сеть не работает, пока он не будет устранен или пока на компьютер, предшествующий разрыву, не установят специальную заглушку-терминатор. В этом случае удается спасти работоспособность части сети.

Несмотря на недостатки, эта топология идеально подходит для создания сети из нескольких компьютеров, особенно если они находятся в одном помещении.

При этой топологии каждый компьютер подключаются своим кабелем к сетевому устройству, например концентратору. Такое подключение выглядит как звезда, откуда и происходит его название (рис. 12.2).

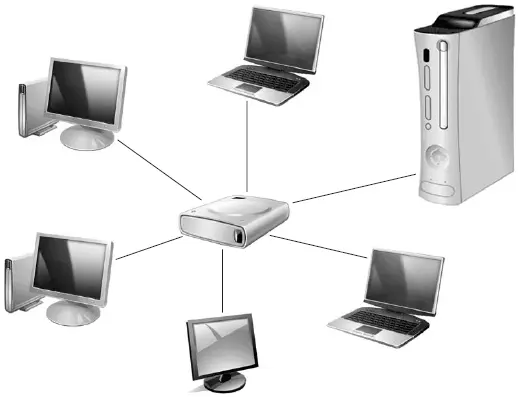

Рис. 12.2.Сеть, построенная по топологии «звезда»

Данный тип топологии – самый распространенный благодаря надежности сети и ее безграничной расширяемости.

Из недостатков такой сети можно назвать только высокую стоимость. К каждому рабочему месту нужно подвести отдельный провод. Кабели подключаются к многопортовому концентратору или маршрутизатору, который также стоит дорого.

С одной стороны, выход из строя концентратора останавливает работу всей сети, с другой – поломка одного из компьютеров не влияет на работоспособность других.

Для расширения сети, построенной по топологии «звезда», нужно подключить дополнительный концентратор, обладающий достаточным количеством портов. Концентратор является одновременно усилителем сигнала, что позволяет удлинить сегменты сети. Сигнал, поступающий от передающего компьютера, идет на вход концентратора, усиливается и передается сразу всем компьютерам, поэтому не может потеряться по пути.

Если кабель, к которому подключены компьютеры, замкнут, то топология называется «кольцо» (рис. 12.3).

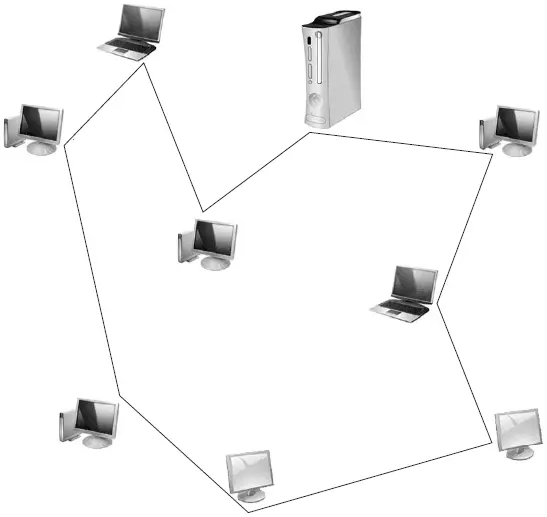

Рис. 12.3.Сеть, построенная по топологии «кольцо»

При подобном подключении каждый компьютер должен передавать возникший сигнал по кругу, предварительно усилив его. Это выглядит следующим образом. Когда какому-либо компьютеру нужно передать данные другому, он формирует специальный маркер, содержащий адрес передающего и принимающего компьютера, и непосредственно данные. Сформированный маркер передается в сеть. Попадая в кольцо, сигнал переходит от одного компьютера к другому, пока не найдет адресата. Если адрес в маркере совпадает с адресом компьютера, то получивший данные компьютер передает назад уведомление о получении. Таким образом, каждый компьютер принимает полученный маркер, проверяет адрес, в случае несовпадения усиливает его и передает дальше по кольцу.

Когда данные достигают владельца, новый маркер поступает в кольцо и переходит к следующему компьютеру, которому нужно передать данные.

Этот тип топологии встречается все реже, так как основной его недостаток – ненадежность сети. Стоит одному компьютеру выйти из строя, и сеть перестает функционировать, поскольку исчезает усиление сигнала в данной точке.

Комбинированная топология появляется в том случае, когда одна из описанных выше топологий пересекается с другой (рис. 12.4).

Рис. 12.4.Сеть, соединяющая топологии «звезда» и «общая шина»

Примерами такой топологии могут быть следующие. Предположим, существуют две сети, построенные по различным топологиям и находящиеся в разных помещениях. При необходимости соединить их в одну функциональную сеть предстоит решить, стоит ли приводить их к одному виду или оставить как есть. Чаще, особенно если хочется сэкономить средства, их соединяют в первоначальном виде. В этом случае получаются комбинированные топологии, например «звезда» и «общая шина» или «звезда» и «кольцо».

Аналогичный подход часто применяют при построении домашних сетей. Чтобы развести сеть между ее участниками, используются концентраторы RJ-45, а для соединения в одну сеть – обычный коаксиальный кабель. Получается соединение топологий «звезда» и «общая шина».

Первая проводная компьютерная сеть возникла давно. С того времени многое изменилось, в том числе стандарты сети, скорость передачи информации по сегментам и т. п. За время развития компьютерной индустрии сформировалось множество стандартов, каждый из которых предлагает пользователю определенные удобства.

Данная реализация сети относится к топологии «общая шина» и работает на скорости 10 Мбит/с. Для создания сети используется тонкий коаксиальный кабель, поэтому часто встречаются названия «тонкая» Ethernet или «тонкий коаксиал».

Сети, построенные на стандарте Ethernet 10Base-2, характеризуются простотой и низкой стоимостью, поэтому их удобно использовать в качестве стартовой площадки для организации домашней или офисной сети.
