Согласно последнему из вариантов спецификации, оборудование, использующее этот стандарт, способно обеспечить скорость передачи данных до 300 Мбит/с, что может составить конкуренцию таким проводным стандартам, как Ethernet 802.3 100Base и Gigabit Ethernet.

В работе стандарт использует метод ортогонального частотного мультиплексирования (OFDM) и квадратурную амплитудную модуляцию (QAM), что обеспечивает не только высокую скорость передачи данных, но и обратную совместимость со стандартами IEEE 802.11a, IEEE 802.11b и IEEE 802.11g.

Для достижения планки 300 Мбит/с потребовалось использование новой технологии передачи данных, каковой стала технология с множественным вводом/выводом (Multiple Input Multiple Output, MIMO). Ее смысл заключается в параллельной передаче данных по разным каналам с применением многоканальных антенных систем. Изменена также структура обмена информацией на канальном уровне, что позволило избавиться от передачи лишних служебных данных и увеличить эффективную пропускную способность.

Ни один из беспроводных стандартов не описывает правила роуминга, то есть перехода клиента от одной зоны к другой. Это призван сделать стандарт IEEE 802.11r.

• Подключение к проводной сети

• Подключение к беспроводной сети

Итак, у вас появилась возможность подсоединиться к локальной сети.

Для подключения к проводной сети наиболее распространенного стандарта 100Base-TX потребуется:

• сетевая карта – все современные материнские платы оснащены интегрированным сетевым контроллером; если у вашей платы он отсутствует, нужно приобрести сетевую карту для PCI-слота;

• отрезок кабеля витой пары, имеющий длину, достаточную для проведения его от общего концентратора (или другого компьютера, если планируется подключить только две машины) к вашему компьютеру;

• два коннектора RJ-45 и два резиновых наконечника;

• обжимной инструмент для коннекторов RJ-45.

Для подключения к беспроводной сети, например, стандарта IEEE 802.11g необходим поддерживающий его беспроводной адаптер.

Сеть, построенная с применением кабеля на основе витой пары, – самый распространенный тип сети благодаря ее легкой расширяемости и достаточному запасу производительности. Используя кабель пятой категории, можно добиться скорости передачи данных 100 Мбит/с, достаточной для выполнения большинства задач. Кроме того, если придерживаться стандартов обжима кабеля, эту же кабельную проводку в дальнейшем можно использовать для модернизации сети до уровня Gigabit Ethernet.

Рассмотрим пример построения сети с использованием стандарта Fast Ethernet 100Base-TX как наиболее распространенного.

Подготовка кабеля и обжим коннекторов – самый сложный этап в подключении к проводной сети. Это требует не только физических усилий, но и аккуратности, так как неверно или плохо обжатые коннекторы придется выбросить. Зато программное обеспечение настраивается достаточно просто, а главное – бесплатно.

Предположим, вы хотите подключиться к домашней сети.

Примечание

Подключение к офисной сети обычно подразумевает использование сетевых розеток и коробов. Подсоединение к домашней не обязывает соблюдать эти правила.

Прежде всего, нужно определить, какой длины должен быть кабель. Для этого необходимо составить примерную схему его проводки. Имейте в виду, что кабель должен прокладываться в таком месте, где его невозможно случайно задеть и оборвать. Не стоит проводить кабель возле батарей отопления, поскольку это может негативно сказаться на работе вашего участка сети.

Совет

При вычислении длины кабеля добавьте 10–20 % для удобной прокладки и обжима коннекторов или монтажа сетевых розеток.

Аккуратно обрежьте конец кабеля, воспользовавшись резаком обжимного инструмента или обычными ножницами (рис. 14.1).

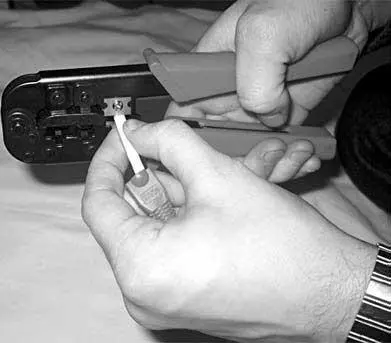

Рис. 14.1.Обрежьте конец кабеля

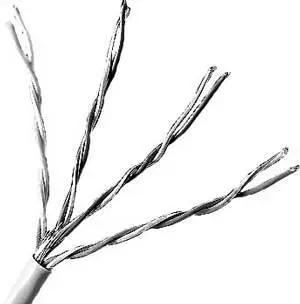

Снимите с кабеля внешнюю оболочку длиной примерно 12–15 мм (рис. 14.2), стараясь не повредить изоляцию витой пары. Это можно сделать обжимным инструментом или ножом.

Рис. 14.2.Снимите внешнюю оболочку кабеля

Отделив пары проводников друг от друга, расплетите и выровняйте их. Для этого их можно немного потянуть.

Расположите проводники согласно одному из стандартов, например EIA/TIA-568В (рис. 14.3).

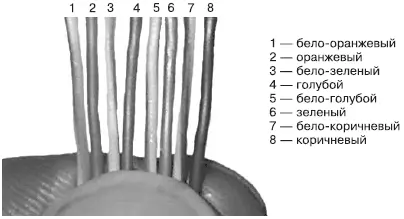

Рис. 14.3.Пример расположения проводников

Внимание!

Обязательно придерживайтесь единого стандарта при обжиме всех коннекторов.

Если проводники получились слишком длинные, отрежьте лишнее резцами обжимного инструмента или ножницами. Старайтесь оставлять длину проводников равной 12–14 мм.

Аналогичным образом поступите с другим концом кабеля. После этого можно приступать к обжиму коннекторов.

Для обжима коннектора используется специальный инструмент (рис. 14.4).

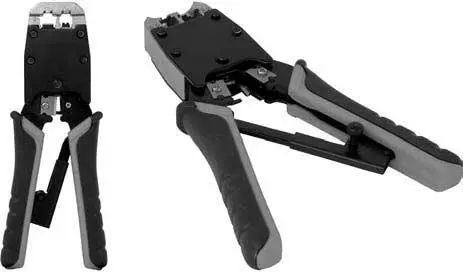

Рис. 14.4.Обжимной инструмент

Чтобы правильно сделать обжим, рекомендуется придерживаться следующей схемы.

1. Возьмите подготовленный кабель.

2. Наденьте на него резиновый колпачок таким образом, чтобы широкая часть колпачка была направлена в сторону проводников.

3. Проверьте правильность расположения проводников (см. рис. 14.3).

Внимание!

Не забывайте, что при обжиме кабеля нужно придерживаться единого стандарта, например EIA/TIA-568В.

4. Длина проводников не должна превышать 12–14 мм (примерно половина длины коннектора). Удалите лишнее резцами обжимного инструмента или ножницами.

5. Расположите коннектор таким образом, чтобы пластмассовая защелка находилась снизу.

6. Плотно сожмите проводники двумя пальцами одной руки. Затем медленно вставьте концы проводников в окно разъема, чтобы они равномерно распределились по его ширине.

7. Проталкивая проводники внутрь коннектора, следите, чтобы они не изменили положение относительно друг друга.

8. Продвигайте проводники до тех пор, пока они не достигнут перегородки. Проследите, чтобы все они упирались в стенку. Если есть отклонение, то достаньте проводники, выровняйте их и повторите действия, описанные в п. 6–8.

9. Когда проводники плотно вставлены в коннектор, еще раз убедитесь в правильности их расположения.
