Мощность источников бесперебойного питания измеряется (нет, не в ваттах) в вольт-амперах (В·А). Многие считают, что это одно и то же, и не правы. К примеру, мощность 500 В·А в ИБП эквивалентна примерно 300 Вт (хотя это зависит еще и от нагрузки). Не стоит забивать себе голову различными расчетами мощности, просто запомните, что для большинства домашних компьютеров достаточно источника бесперебойного питания мощностью 500 В·А. Если вы используете ЭЛТ-монитор с диагональю 22″, да еще подключили к источнику бесперебойного питания кофеварку, чтобы во время отсутствия света согреть себя чашкой «эспрессо», лучше подумать о более мощном источнике бесперебойного питания. Вообще, обычно к ИБП подключают системный блок и монитор. Прерывание выполнения задач на остальных устройствах (например, сканере или принтере), как правило, не несет катастрофических последствий.

В предыдущих главах мы познакомились с различными внутренними и внешними компонентами компьютера. Теперь рассмотрим то, с помощью чего все эти компоненты соединяются: шины расширения, шлейфы и порты.

Современный компьютер поражает воображение не только широким выбором своих возможностей (об этом мы уже писали неоднократно), но и многообразием различных проводочков, проводов и проводищ (да простят нам редакторы такое нелитературное слово), которыми напичкан системный блок. Да и снаружи современный компьютер постепенно начинает напоминать осьминога, протягивая свои щупальца-провода к множеству внешних устройств. Давайте попытаемся разобраться во всем этом «великолепии».

Самое главное достоинство устройства современных компьютеров, помогающее не запутаться в многочисленных соединениях, состоит в том, что ни один компьютерный провод нельзя присоединить к разъему, для которого он не предназначен (кроме клавиатуры и мыши).

Примечание

Это называется «защита от дурака». Согласитесь, трудно придумать более точное название.

Чтобы лучше понять назначение различных соединений, совершим путешествие внутрь системного блока.

Шины расширения представлены различными разъемами (слотами) на материнской плате, к которым подключаются внутренние устройства, а также портами, к которым подсоединяются внешние устройства. Универсальность шин расширения сыграла не последнюю роль в росте популярности компьютеров. Например, в стандартный разъем шины PCI можно подключить большинство внутренних периферийных устройств компьютера, а клавиатуры или мыши совершенно любых производителей подсоединяются соответственно к стандартным портам для клавиатуры и мыши.

Шины расширения с помощью северного и южного мостов чипсета осуществляют связь компонентов компьютера с процессором. Процессор «общается» с периферийными устройствами с помощью специальных программ, называемых драйверами. Как правило, драйвер устройства при покупке прилагается к самому устройству, что называется, «совершенно бесплатно». Для некоторых устройств (клавиатуры, накопителей на жестких и гибких магнитных дисках, памяти и чипсета) драйверы уже хранятся (еще говорят «зашиты») в BIOS материнской платы.

Рассмотрим шины расширения, которые могут вам встретиться.

Шина стандарта ISA (-ndustry Standard Architecture – стандартная промышленная архитектура) на сегодняшний день является устаревшей. Вы можете встретить ее только на старых материнских платах (рис. 10.1).

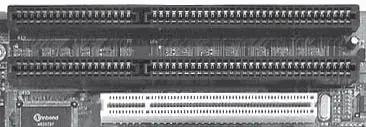

Рис. 10.1.Вот эти длинные черные и есть слоты шины ISA

Да и устройств, подсоединяемых к компьютеру с помощью шины ISA, наверное, почти не осталось, хотя раньше их было очень много. Данная шина работает с частотой 7 МГц и является 16-разрядной. В наши дни о такой производительности говорить просто несерьезно.

Шина PCI (Peripheral Component Interconnect – соединение периферийных компонентов) пришла на смену устаревшей ISA. Она является 32-разрядной и работает с частотой 33 МГц. Все современные материнские платы обязательно оснащены несколькими слотами PCI (рис. 10.2).

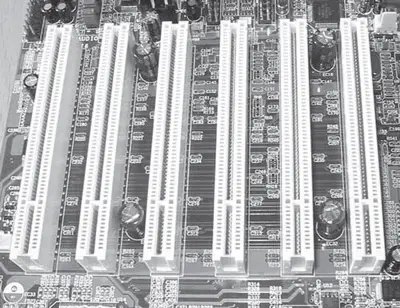

Рис. 10.2.Стройные ряды слотов PCI

Еще несколько лет назад материнские платы имели как разъемы PCI, так и ISA, но чуть позже шина PCI стала основным стандартом расширения. Практически все внутренние комплектующие (например, звуковые, сетевые платы, модемы, ТВ-тюнеры) подключаются именно к шине PCI.

Когда-то видеокарты, как и прочие комплектующие, подключались к шинам ISA и PCI. Однако с течением времени графические требования программ (особенно игр) стали таковы, что мощности видеокарты и скорости шины PCI стало недостаточно. Специально для новых, более мощных видеокарт была создана продвинутая шина PCI, которую назвали AGP (Accelerated Graphic Port – ускоренный графический порт) (рис. 10.3).

Рис. 10.3.Слот AGP

Шина AGP имеет гораздо большую скорость, чем PCI, и напрямую связана с процессором через северный мост чипсета. К слоту AGP подключают исключительно современные видеокарты. Шина AGP на материнской плате расположена недалеко от шин PCI.

Как мы уже отмечали, новый формат шины PCI-E постепенно вытесняет слоты AGP и PCI. Производители видеокарт практически полностью переориентировались на выпуск плат для слота PCI-E 16x, а для слота PCI-E 1x уже вовсю производят модемы, ТВ-тюнеры, звуковые и сетевые карты, контроллеры и другие устройства. Кстати, слот PCI-E 1x достаточно короткий (рис. 10.4), так что в скором времени, наверное, можно ожидать, что материнские платы станут миниатюрнее (до сих пор почти половина площади материнской платы занята различными слотами расширения).

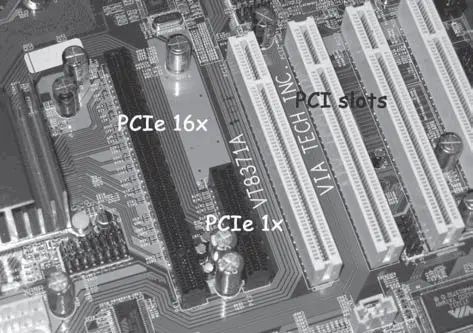

Рис. 10.4.Слоты PCI-E

Не все внутренние устройства крепятся непосредственно на материнскую плату (в слоты шин расширения), многие соединяются с ней при помощи различных кабелей. В главе 4 мы уже разговаривали об интерфейсе ATA, применяемом для подключения различных устройств (жестких дисков, приводов компакт-дисков, накопителей Zip и LS-120 (240)). Современные материнские платы снабжены двумя разъемами ATA, которые предназначены для подключения устройств IDE (имеющих встроенные контроллеры) (рис. 10.5).
