Для вычислительной техники бытового назначения максимум экстремальных условий — это летняя жара, кошачья шерсть, застрявшая в кулере системы охлаждения, да пролитый спросонья кофе. Ну а если компьютер будет эксплуатироваться в космосе? И от надёжности его работы зависит не только конечная цель миссии, стоящей миллиарды рублей, но и жизнь людей, рискнувших бросить вызов суровым условиям космоса?

А теперь представим, что инженеры, проектирующие компьютер, толком не знают, в каких условиях придётся работать машине. Как им следует поступить? Какие конструктивные решения использовать?

Именно такое задание получилив конце шестидесятых годов специалисты научно-исследовательского института электронных машин (НИИЭМ) — головного предприятия по разработке и производству бортовых цифровых вычислительных машин (БЦВМ), широко применявшихся как в военной области (автоматизированные системы управления боем, системы топопривязки к местности), так и на гражданском поприще (системы управления воздушным движением).

Создавая «космические вычислители», инженеры НИИЭМ использовали лучшие конструктивные наработки БЦВМ для наземных объектов, но при этом проявили недюжинную изобретательность, чтобы их детища никогда не знали такого состояния, как отказ в ходе эксплуатации.

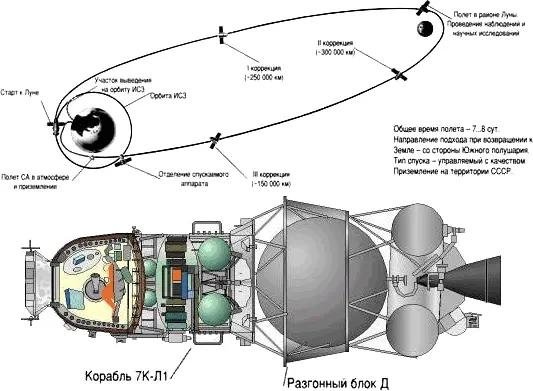

Космическая миссия, для которой сотрудники НИИЭМ создавали бортовую ЭВМ, была весьма ответственной. Аппараты серии «Зонд», сконструированные на основе пилотируемого корабля «Союз 7К-Л1», должны были исследовать возможность высадки на Луне советских космонавтов. Задача эта была политически важной. Программа «Аполлон», отрабатываемая NASA с начала шестидесятых годов, к 1968 году вошла в стадию пилотируемых полётов, и руководство СССР желало утереть нос потенциальному противнику.

Применение в полётах подобного типа бортовых ЭВМ было чрезвычайно важным. Полёт состоял из нескольких фаз, в каждой из которых требовался точный расчёт в реальном масштабе времени множества параметров работы систем корабля. Автоматика на основе программно-временныхустройств (ПВУ) здесь непригодна: уж слишком непредсказуемы условия полёта. А вот цифровая ЭВМ с её гибкой программируемой логикой подходила для этих целей идеально. Тем более что БЦВМ серии «Аргон-1», разработанные в НИИЭМ для мобильного оперативно-тактического ракетного комплекса «Точка», доказали свою эффективность в управлении сложными процессами.

Именно на базе «Аргон-1» и была создана первая вычислительная машина космического базирования. БЦВМ «Аргон-11С» была предназначена для управления движением космического корабля Л1 из серии «Зонд» при его облёте Луны и аэродинамического спуска на Землю при вхождении в атмосферу на второй космической скорости.

Лунные программы СССР и США в то время шлиноздря в ноздрю, и допустить какие-либо оплошности, тем более по вине вычислительной техники, было немыслимо.

Надёжность системы управления при этом ставилась во главу угла. Конечно, техника военного назначения всегда отличалась высочайшими показателями отказоустойчивости, достигавшимися с помощью проектных, организационных и технологических мероприятий, а также жёсткой госприёмки. Однако в случае с БЦВМ для лунной миссии этих мер явно было недостаточно. Понимая это, инженеры НИИЭМ сделали «Аргон-11С»... трёхголовым. В буквальном смысле этого слова.

В «Аргон-11С» впервые в практике создания бортовых ЭВМ была применена схема резервирования узлов, которая именовалась троированной структурой с мажоритированием. За этим мудрёным названием скрывается элегантная по своей идее конструкция.

Структурно «Аргон-11С» состоял из трёх одинаковых функциональных блоков, работающих параллельно и независимо друг от друга. На входы каждого блока (всего их было 28) поступала совершенно одинаковая информация от множества датчиков телеметрии. На её основе каждый блок вырабатывал более сорока управляющих воздействий.

И вот тут начиналось самое интересное. Конечные управляющие воздействия формировались по мажоритарному принципу. То есть если на двух из трёх выходов они были одинаковы, а на третьем отличались, то за основу брались значения, выработанные большинством.

Фактически в «Аргон-11С» постоянно проходило голосование за наиболее правильное управляющее воздействие. А чтобы вы не подумали, что троица вычислительных блоков постоянно стремилась организовать коалицию против меньшинства, знайте, что между их входными и выходными каналами имелись связи, позволяющие обмениваться информацией в случае, если она в одном или нескольких блоках искажалась.

Ещё одной важной особенностью «Аргон-11С» было применение интегральных схем. Специально для этой серии специалистами НИИЭМ совместно с инженерами научно-исследовательского института точной технологии НИИТТ были разработаныгибридные интегральные схемы серии «Тропа» — фактически первые советские интегральные схемы.

Конструктивно печатные платы со схемами «Тропа» для каждого из трёх вычислительных узлов «Аргон-11С» собирались в многостраничную «книжку», корешком которой были шлейфы межмодульных связей. Вся эта «библиотека» жёстко монтировалась на специальном шасси, которое охлаждалось привычным для нас способом: с помощью вентилятора. С учётом тройного резервирования масса БЦВМ в 34 килограмма не кажется такой уж большой.

По нынешним меркам вычислительная мощность «Аргон-11С» — 200 тысяч операций в секунду — смехотворна, разрядность чисел и команд (14 и 17 соответственно) вызывает изумление, а объём оперативной памяти на ферритовых сердечниках (128 четырнадцатиразрядных слов) заставляет задуматься: как в ней вообще помещались какие-нибудь программы?!
