Шина памяти — 128 бит

Пропускная способность памяти — 28,8/64 Гбайт/с

Максимальная скорость выборки — 15,6 Гтекст/с

Максимальная скорость закраски — 5,2 Гпикс/с

Максимальная производительность — 624 Гфлопс

Интерфейс — PCI Express 2.1 x16

Поддержка CrossFireX

Порты — DVI-I Dual Link, VGA, HDMI

Пиковое энергопотребление — 44/60 Вт

Однослотовая конструкция, низкопрофильная

Поддержка DirectX 11, включая шейдеры версии 5.0, OpenGL 4.1, DirectCompute 11 и OpenCL 1.1

Рекомендуемая производителем розничная цена — 80 долл. (GDDR5)

Графический процессор Caicos

160 универсальных процессоров

8 текстурных и 4 блока блендинга

Тактовая частота ядра — 625-750 МГц

Частота видеопамяти, эффективная — 1066-1600 МГц/3200-3600 МГц

Тип видеопамяти — DDR3/GDDR5

Объём памяти — 512 Мбайт или 1 Гбайт

Шина памяти — 64 бит

Пропускная способность памяти — 8,5-12,8/25,6-28,8 Гбайт/с

Максимальная скорость выборки — 5-6 Гтекст/с

Максимальная скорость закраски — 2,5-3 Гпикс/с

Максимальная производительность — 200-240 Гфлопс

Интерфейс — PCI Express 2.1 x16

Порты — DVI-I Dual Link, VGA, HDMI

Пиковое энергопотребление — 18-27 Вт

Однослотовая конструкция, низкопрофильная

Поддержка DirectX 11, включая шейдеры версии 5.0, OpenGL 4.1, DirectCompute 11 и OpenCL 1.1

Рекомендуемая производителем розничная цена — 55 долл. (GDDR5)

Во второй части этого обзора мы поговорим о некоторых конкретных моделях видеокарт на базе Radeon HD 6000.

К оглавлению

Опубликовано08 июля 2011 года

Продолжение. О современных графических процессорах серии AMD Radeon HD 6000 читайте здесь.

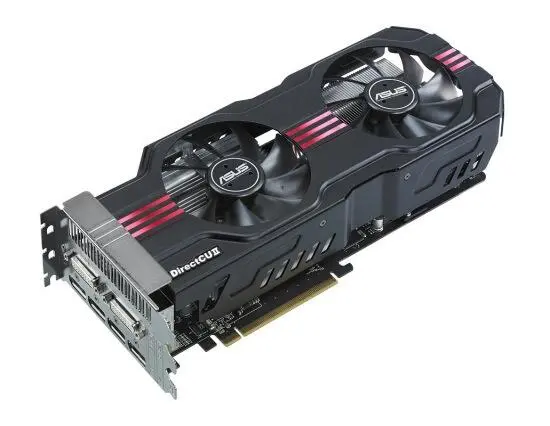

Графический ускоритель на базе Radeon HD 6950 построен на печатной плате собственной разработки и оснащён нестандартной системой охлаждения. Тактовая частота графического процессора незначительно повышена — с номинальных 800 до 810 МГц, частоты видеопамяти GDDR5 — эталонные: 5000 МГц (4 х 1250 МГц).

Печатная плата претерпела существенные изменения: кардинально переработана система питания, оптимизирована разводка. В этой модели применяется фирменная система охлаждения ASYS DirectCu II. Она состоит из двух радиаторов, один из которых установлен на графическом ускорителе. Радиаторы соединены тепловыми трубками и на них закреплены два низкооборотистых кулера. Отдельный радиатор используется для охлаждения элементов силовой цепи. Система охлаждения весьма эффективна и почти не производит шума, однако из-за её габаритов карта занимает сразу три слота, что может помешать её установке на некоторые материнские платы.

Набор разъёмов также необычен: помимо стандартной пары портов DVI-I (Dual-Link/Single-Link) на заднюю панель выведены четыре полноразмерных порта DisplayPort 1.2, причём если одновременно задействованы все четыре разъёма DP, то оба порта DVI могут работать только в режиме Single-Link.

В комплект поставки входят переходник DVI-HDMI, кабели для подключения дополнительного питания Molex-PCIe, мост CrossFire, диск с драйверами и инструкция по эксплуатации.

В российской рознице за ASUS HD 6950 DirectCu II просят порядка 8 100 рублей, то есть даже чуть меньше многих аналогичных ускорителей с референсным дизайном.

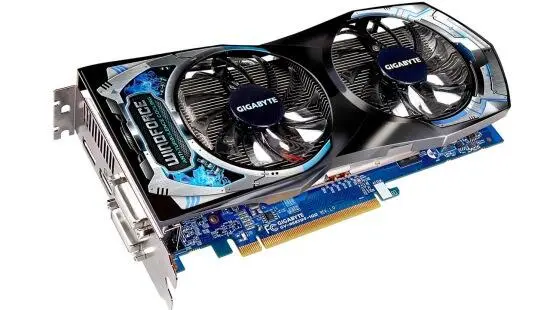

Карта среднего класса на основе чипа Radeon HD 6850, собранная на печатной плате собственной разработки и оснащённая нестандартной системой охлаждения, но при этом работающая на штатных частотах. Тактовая частота графического процессора — 7750 МГц, эффективная частота видеопамяти GDDR5 объёмом 1 Гбайт — 4000 МГц (4 х 1000 МГц).

Судя по всему, несмотря на номинальные частоты, карта предназначена для последующего разгона. Об этом свидетельствует и печатная плата с изменённой разводкой, причём преобразователь питания даже «переехал» в переднюю часть платы.

Система охлаждения включает в себя массивный радиатор с тепловыми трубками, устанавливаемый на графический процессор и микросхемы памяти, а также пару низкооборотистых кулеров. На элементах силовой цепи также закреплён отдельный радиатор.

Набор разъёмов включает в себя два разъёма DVI-I (Dual-Link/Single-Link), порт HDMI 1.4a и полноразмерный DisplayPort 1.2. В комплект поставки входят переходник DVI-VGA, кабель для подключения дополнительного питания Molex-PCIe, мост CrossFire, диск с драйверами и инструкция по эксплуатации.

В российских магазинах Gigabyte GV-R685D5-1GD предлагается примерно за 5 300 рублей — обычная цена для качественных видеокарт на базе Radeon HD 6850.

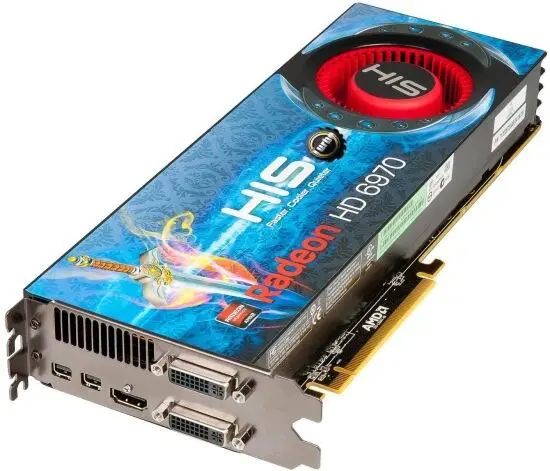

Графический ускоритель высшего класса на базе Radeon HD 6970, построенный на основе эталонной конструкции, но с незначительно завышенными рабочими частотами. Тактовая частота графического процессора повышена с референсных 880 МГц до 900 МГц, видеопамяти GDDR5 объёмом 2 Гбайта — c 5500 МГц (4 х 1375 МГц) до 5600 МГц (4 х 1400 МГц).

Производитель использовал референсную систему охлаждения: она состоит из испарительной камеры, устанавливаемой непосредственно на графический процессор, массивного медного радиатора и турбокулера, прогоняющего воздух через всю площадь радиатора. Хладагент практически мгновенно отводит тепло от испарителя к радиатору, поэтому вентилятор работает на довольно низких оборотах и уровень шума невысок.

На карте установлены два разъёма DVI-I (Dual-Link/Single-Link), порт HDMI 1.4a и два порта Mini DisplayPort 1.2. В комплект поставки входят переходник DVI-VGA, кабели для подключения дополнительного питания Molex-PCIe, мост CrossFire, диск с драйверами и инструкция по эксплуатации. Ни переходник Mini DisplayPort-DisplayPort, ни кабель HDMI c этой моделью не поставляются.

В российских магазинах HIS Radeon HD 6970 Turbo можно приобрести примерно за 10 500 рублей — это обычная цена для подавляющего большинства карт на чипе Radeon HD 6970 с референсным дизайном.

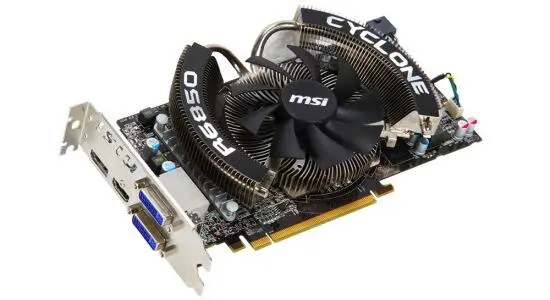

Cерьёзно разогнанная карта среднего класса на основе чипа Radeon HD 6850, собранная на печатной плате собственной разработки и оснащённая нестандартной системой охлаждения. Тактовая частота графического процессора повышена со штатных 775 МГц до 860 МГц, частоты видеопамяти GDDR5 объёмом 1 Гбайт выросли с 4000 МГц (4 х 1000 МГц) до 4400 МГц (4 х 1100 МГц).

Инженеры MSI полностью переработали разводку печатной платы и снабдили её семиканальным (в референсной плате — 4-канальный) преобразователем питания, включая отдельный канал для питания видеопамяти.
