Валерий Белунцов - Новейший самоучитель работы на компьютере

Чаще всего сегодня модем используется для соединения с Интернетом – сетью, в которую объединены миллионы компьютеров по всему миру. Обычный пользователь может получить доступ к ней, воспользовавшись услугами одной из компаний, занимающихся обслуживанием и предоставлением этого доступа, – провайдеров Интернета.

В начале эры Интернета соединение с данной сетью устанавливалось в терминальном режиме. Однако по прошествии некоторого времени стало понятно, что намного удобнее использовать для этих целей протокол PPP. После установки соединения по данному протоколу поверх него можно запускать протоколы электронной почты, веб-протоколы и т. д. Модемы при этом общаются только между собой, и пользователю не требуется вводить никаких специальных команд. Он может просто запустить программу электронной почты или веб-браузер и работать с данными сервисами так же, как если бы он был подключен к Интернету напрямую через локальную сеть.

В зависимости от исполнения различаются внутренние и внешние модемы. Внутренний модем (рис. 8.9) выполняется в виде платы расширения, которая вставляется в один из слотов материнской платы. Ранее все модемы выпускались для шины ISA. Однако большинство современных материнских плат слотов ISA не имеют, поэтому сегодня внутренние модемы рассчитаны на подключение к шине PCI.

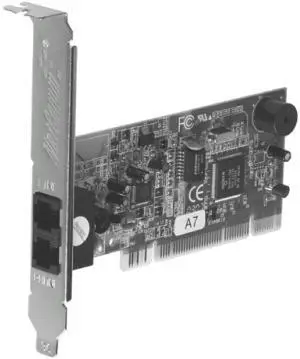

Рис. 8.9. Внутренний модем.

Внешние модемы (рис. 8.10) имеют отдельный корпус, а с компьютером соединяются обычно с помощью кабеля RS-232, который подключается к последовательному порту. Компьютер, как правило, оснащается двумя последовательными портами, который в системах MS-DOS и Windows принято называть COM1 и COM2.

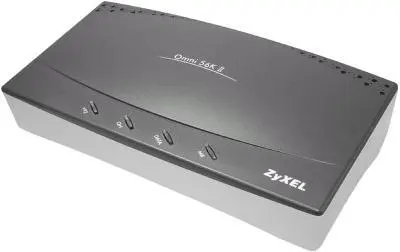

Рис. 8.10. Внешний модем.

Существуют два различных стандарта на разъемы последовательных портов – 9– и 25-контактный. Раньше компьютеры обычно оснащались обоими вариантами разъемов, однако сегодня на многих материнских платах оба разъема бывают 9-контактными, а иногда вообще оставлен только один последовательный порт. Поэтому в последнее время для внешних модемов стали делать специальные разветвленные кабели (рис. 8.11). Один конец такого кабеля, подключаемый к модему, выполнен обычным образом, а другой конец раздвоен и оснащен обоими разъемами – 9– и 25-контактным.

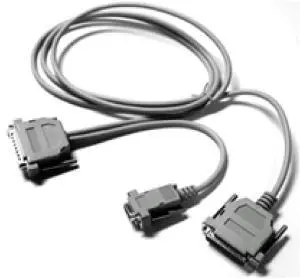

Рис. 8.11. Разветвленный кабель для внешнего модема.

Кроме того, внешний модем необходимо подключить к электропитанию, для чего в комплекте с ним поставляется блок питания.

Относительно недавно появились модемы, подключаемые к порту USB, которые, в принципе, могут получать питание непосредственно по шине, если она не перегружена другими устройствами.

Помимо классификации на внешние и внутренние, модемы можно условно разделить на аппаратные и программные.

Аппаратные модемы содержат микрочип, который занимается обработкой информации – например, делит поступающие от компьютера данные на пакеты, расшифровывает сигналы отвечающего модема и поступающие данные и т. д. Такие модемы стоят дороже, чем программные модемы, но гораздо надежнее в работе.

Программные модемы не содержат аппаратных средств для обработки исходящей и входящей информации. При их использовании все эти процессы приходится выполнять процессору. Первой системой, которая поддержала работу с такими модемами, была Windows, поэтому их иногда называют Win-модемами.

Единственным преимуществом программных модемов является их низкая цена. Однако при этом они обладают существенными недостатками. В частности, программные модемы устойчиво работают только с очень качественными цифровыми АТС. При работе с аналоговыми АТС такие модемы часто дают сбои. В результате установленное соединение очень быстро обрывается, и часто не удается пробыть на связи с другим компьютером (и, соответственно, с Интернетом) более 1-2 мин. Поэтому не экономьте и приобретите полноценный, желательно внешний, модем, так как он гораздо лучше защищает сигнал от внешних наводок.

Модемы подключаются к телефонной линии с помощью обычного телефонного кабеля, как правило, с разъемами европейского типа на концах (рис. 8.12). Для подключения к телефонной линии используйте разъем модема, обозначенный словом LINE.

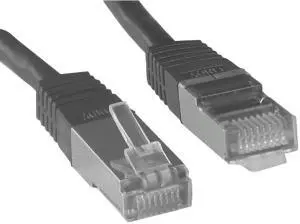

Рис. 8.12. Модемный разъем.

Не стоит устанавливать розетку далеко от самого модема, так как чем длиннее модемный кабель, тем хуже будет связь. Лучше всего использовать стандартные кабели длиной 1-1,5 м, которые обычно входят в комплект поставки модемов.

Не рекомендуется подключать модем параллельно с телефонным аппаратом. Это также ухудшает качество связи. Вместо этого следует поступить следующим образом.

На задней панели любого модема расположены два гнезда для подключения телефонного кабеля (рис. 8.13). Они обычно маркируются как LINE и PHONE или отмечены соответствующими пиктограммами.

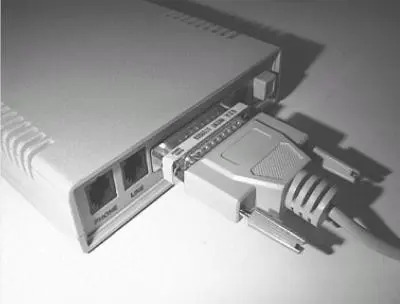

Рис. 8.13. Разъемы задней панели модема и схема подключения.

Разъем LINE следует соединить кабелем с розеткой телефонной линии, а к разъему PHONE можно присоединить телефонный аппарат. При этом он будет работать, когда модем находится в неактивном состоянии, даже если сам модем выключен. При активизации модема телефонный аппарат будет отключаться. Таким образом, модем и телефон не будут мешать друг другу.

При работе в системе Windows XP установленный модем обычно определяется автоматически и так же устанавливается его драйвер.

Однако если модем был подключен позже, то он будет автоматически определен и установлен, только если для подключения используется интерфейс USB. Кроме того, автоматически определяются внутренние модемы. Если же для подключения использовался традиционный последовательный порт, то, скорее всего, драйвер модема придется устанавливать вручную.

ПРИМЕЧАНИЕ.

В отличие от USB-модемов, модемы для последовательного порта не рекомендуется подключать и отключать во время работы компьютера, так как при этом можно повредить порт или устройство.

Чтобы просмотреть список существующих драйверов модемов, а также установить новый или удалить существующий, в системе Windows XP необходимо выполнить следующие действия.

1. Выберите в меню Пуск пункт Панель управления.
