Основное преимущество данной архитектуры состоит не только в единообразном интерфейсе для пользователя в форме InstGUI.Устранена такая проблема, как различия в процедурах инсталляции в среде UNTX, Windows NT и разных РСУБД. Все процессы инсталляции управляются через R3Setup. Разделение на клиентскую (InstGUI)и серверную (R3setup)части означает, что установщик больше не привязан к будущему серверу SAP R/3. Таким образом, при инсталляции R/3 после запуска R3setupна целевой машине можно войти в R3Setup с другого компьютера. Если сетевое соединение между InstGUIи R3setupобрывается во время установки, или если InstGUIостанавливается, то процесс R3setupпродолжает выполняться. Соединение можно восстановить в любое время.

Управление InstGUI

При запуске InstGUIна любом компьютере сначала определяется порт TCP/IP для коммуникации с R3setup(который будет запушен позже). Требуемая для запуска R3setupкомандная строка выводится на целевом компьютере (см. рис. 4.3).

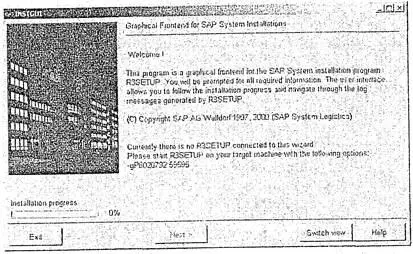

Рис. 4.3. Запуск InstGUI

Если R3setupзапускается с этими параметрами на целевом компьютере, то InstGUI устанавливает соединение с R3setup.Когда соединение успешно установлено, экран изменяется (см. рис. 4.4).

В InstGUIможно переключаться между двумя представлениями с помощью Switch view(см. рис. 4.4):

► Step view

Окно InstGUI показывает выполняемый шаг инсталляции и позволяет создать любые требуемые записи. Чтобы получить доступ к справочной системе для RSsetup,нужно щелкнуть на Help:файлы Help хранятся в каталоге установки.

► Log view

R3setupзаписывает специальный файл журнала выполнения, который можно просмотреть прямо из InstGUI. Этот журнал содержит текущий шаг инсталляции и все предупреждения или ошибки, которые произошли до данного момента (см. рис. 4.5).

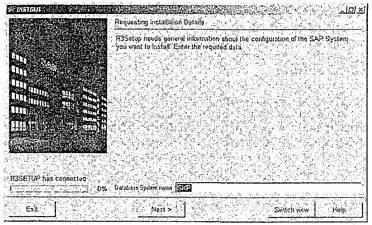

Рис. 4.4. Успешное соединение InstGUI и R3setup

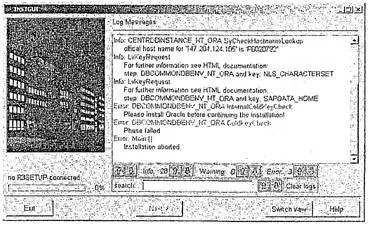

Рис. 4.5. Log View сообщения об ошибке, выведенного в InstGUI

Настройка рабочей системы SAP R/3 требует установки следующих компонентов.

► Инстанция базы данных и программное обеспечение РСУБД

► Центральная инстанция

► Дополнительные диалоговые инстанции (если требуется)

► Инстанции, действующие как автономные шлюзы для других систем SAP R/2 и R/3 (если требуется)

► Клиенты

Установка каждого компонента с помощью R3setupпроисходит в два этапа. На первом необходимо ввести специфические данные конфигурации пользователя, требуемые будущей системе SAP R/3. Второй этап состоит из реальной обработки — в идеале, без дополнительного ввода со стороны пользователя.

Когда устанавливается новая система SAP R/3, процесс инсталляции идет с сервера на клиентскую часть. На первом шаге устанавливают РСУБД и базу данных на будущем сервере базы данных. На следующем шаге устанавливают центральную инстанцию на выбранном сервере приложений. После этого можно будет установить дополнительные инстанции. Процедура R3setupне включает установку клиентов; их можно установить в любое время (см. раздел 4.5).

Управляющие файлы

R3setupпроверяет и настраивает управляющие файлы, которые определяют последовательность установки (см. рис. 4.2). Готовые шаблоны управляющих файлов хранятся в каталоге установки во время установки R3setup.Управляющие файлы являются редактируемыми текстовыми файлами, их имена отражают тип установки (см. таблицу 4.3).

Таблица 4.3. Список стандартных управляющих файлов для R3setup

Управляющие файлы состоят из отдельных разделов, каждый из которых начинается с описательного имени в квадратных скобках и описывает шаг установки.

Этап 1 - Ввод

Основная часть раздела содержит пары, состоящие из ключевого слова и значения. R3setup запрашивает специфические для системы значения во время этапа ввода. Затем программа проверяет записи и записывает их в управляющий файл.

Необходимо указать следующие записи:

► Имя системы SAP R/3

► Имя инстанции базы данных — идентично имени системы SAP R/3, за исключением систем нескольких компонентов на одной базе данных (MCOD) (см. раздел 4.4.2)

► Число инстанций R/3

► Сервер для каталога переноса

► Каталоги для временного хранения файлов экспорта базы данных

► Файловая структура базы данных

► Уровень параллельности обработки при загрузке базы данных

Могут потребоваться дополнительные данные в зависимости от используемой РСУБД и операционной системы.

Область [ЕХЕ] управляющего файла перечисляет пронумерованные шаги установки в порядке выполнения в виде блок-схемы.

Следующий раздел управляющего файла CENTRDB.R3S для установки центральной инстанции и базы данных показывает фрагмент блок-схемы установки вместе с выполняемыми здесь шагами (см. листинг 4.1)

Листинг 4.1. Фрагмент управляющего файла CENTRDB.R3S

[ЕХЕ]

10=CENTRDBINSTANCE_NT_ORA

20=DBCOMMONDBENV_NT_ORA

30=DBSAPDATAPATH_NT_IND

40=CALCRAM_IND_IND

50=CDSERVER46CSR2_NT_ORA

60=OSGROUPSAPLOCALADMIN_NT_IND

70=OSGROUPSAPLOCAL_NT_IND

………………………

610=DBCREATEDB_NT_ORA

620=DBPOSTBUILD_NT_ORA

630=DBCREATEROLLSEGSTART_NT_ORA

640=DBCREATETSP_NT_ORA

650=DBCREATEROLLSEG_NT_ORA

660=ORADBUSR_NT_ORA

………………………

890=RFCRSWBOINI_IND_IND

900=RFCRADDBDIF_IND_IND

910=R3CIFILEPERMISSIONS_NT_IND

920=QUERIESFINISHED_NT_IND

[CENTRDBINSTANCE_NT_ORA]

CLASS=CNTCommonParameters

CONFIRMATION=SAPSYSTEMNAME SAPSYSNR SAPLOG SAPNTDOMAIN

SAPTRANSHOST DB_SID

INSTALLATIONTYPE=CI

MSGID=RI_GIST_CENTRALINSTANCE_IND_IND

SAPLOG=(RI_GIKY_NA_COM_SAPLOG, entry { { label RI_GIKY_NA_COM_SAPMNT_LABEL }{ regexp [A-Z][:]?$} } )

SAPNTDOMAIN=(RI_GIKY_NA_COM_SAPNTDOMAIN, entry { { label "Domain of all SAP Users and Groups" } } )
