Многосистемные инфраструктуры

Существуют конфигурации, в которых имеет смысл не ограничиваться трехсистемной инфраструктурой. Например, иногда лучше иметь несколько географически разделенных производственных систем, обслуживающих разные филиалы компании. Технические различия между системами (системой интеграции, консолидации и системой поставки) сохраняются и в таких инфраструктурах — их технические функции остаются прежними. Такие инфраструктуры охватывают несколько параллельно функционирующих систем одного типа. Между тем, роль данных систем не всегда можно точно определить. В определенном смысле она двойственна.

На рис. 5.5 показан пример многосистемной инфраструктуры. Точкой входа является центральная система интеграции, которая используется для разработки «международного» ПО. Подключенные к ней независимые системные инфраструктуры применяются для разработки ПО для конкретной страны.

Рис. 5.5. Многосистемная инфраструктура

Система управления переносами (TMS — Transport Management System) реализует центральное административное представление настроек и переносов в системной инфраструктуре SAP. Можно скомбинировать системы SAP, чьи свойства переноса должны централизованно администрироваться в доменах переноса. Обычно несколько систем группируются в транспортный домен, а эти домены соединяются через пути переноса. Однако с административной точки зрения можно управлять несколькими такими группами систем в одном транспортном домене.

Чтобы отобразить предпочтительную системную среду в среде переноса, необходимо выполнить следующие базовые действия:

1. Решить, какие системы будут объединены в транспортном домене, чтобы можно было централизовано управлять их свойствами переноса. Если эти системы не присутствуют физически, когда моделируется инфраструктура переноса и отражается в TMS, можно сконфигурировать виртуальные фиктивные системы.

2. Определить, какая система будет использоваться в качестве центральной административной.

3. Определить, какие системы или клиенты будут соединяться при переносе и какую роль (интеграции, консолидации или поставки) они будут играть в группе переноса.

Контроллер транспортного домена (TDC)

Все системы, которые должны управляться через центральный TDC, конфигурируются в один транспортный домен. По техническим причинам идентификаторы систем, участвующих в транспортном домене, должны быть уникальными. Контроллер транспортного домена (TDC — Transport Domain Controller) является специальной системой транспортного домена, которая управляет всеми настройками TMS. Для поддержания согласованного представления всех систем в домене TMS обращается к конфигурации, расположенной на TDC; копия этой конфигурации распространяется всем членам домена. Поэтому все требуемые настройки, такие как определение путей переноса (см. раздел 5.3.2), делаются на TDC.

Коммуникации между TDC и другими системами SAP в домене основаны на соединениях RFC (Remote Function Call) (см. главу 13). Конфигурация TMS автоматически создает требуемые соединения RFC.

Контроллером транспортного домена должна быть выбрана отказоустойчивая и хорошо защищенная система SAP в системной инфраструктуре. Желательно, чтобы на ней была установлена последняя версия системы R/3. Таким образом, рабочая система и система обеспечения качества обычно лучше подходят для TDC, чем системы тестирования. Нагрузка, создаваемая TMS в среде R/3, невысока и не будет влиять на производительность.

Если потребуется, то другая система в домене может принять на себя функции TDC. Такая возможность часто используется при перестройке системной инфраструктуры, где сначала была установлена система разработки. Эта система разработки затем играет роль TDC, пока не будет выполнена конфигурация производственной системы.

Создание транспортного домена

При создании транспортного домена и его контроллеров нужно действовать следующим образом:

1. Конфигурация домена выполняется с помощью ►Transport Management Systemна клиенте 000 системы SAP R/3, которая рассматривалась первоначально в качестве TDC.

2. Система уведомит, что TMS еще не определена, и предложит имя домена на следующем шаге. Именем по умолчанию является «DOMAIN_», где «» является идентификатором системы, которая используется для выполнения конфигурации.

3. Выберите New Domain(новый домен) и введите имя и описание домена. Имя не должно содержать пробелов. После выбора имени домена его можно будет модифицировать только тогда, когда TMS будет полностью реконфигурироваться.

4. Сохраните введенную информацию.

Система, из которой создается транспортный домен, определяется контроллером домена (Domain Controller). Вся дальнейшая работа по конфигурации должна выполняться из этой системы на клиенте 000.

Теперь домен и его контроллер определены. Это определение можно проверить с помощью команды ►Transport Management System • Overview • Systems.Во время определения TDC, и позже, во время интеграции в домен дополнительных систем, система автоматически выполняет в фоновом режиме некоторые задачи для подготовки функций TMS:

► Данные конфигурации сохраняются в БД, часть данных сохраняется также в файле DOMAIN.CFG b подкаталоге bin каталога переноса на уровне операционной системы.

► Для системы R/3 создается пользователь TMSADM с типом communication (см. главу 8). Этот пользователь авторизован только для задач TMS (см. рис. 5.6).

► Создаются все необходимые RFC-соединения с другими системами.

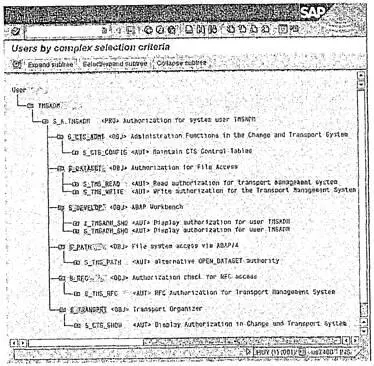

Рис. 5.6. Авторизация пользователя TMSADM

Интеграция дополнительных систем

Чтобы интегрировать в домен дополнительные системы SAP R/3, выполните следующее:

1. Войдите в интегрируемую систему с клиента 000 и вызвать ►Transport Management System.Добавляемая система автоматически распознает, что текущая система еще не принадлежит домену. Если используется тот же самый каталог переноса (см. раздел 5.4), система анализирует конфигурационный файл (DOMAIN.CFG) и предлагает предоставленный домен. Можно изменить это предложение, если будет выбран другой домен или создан новый. Согласитесь с предложением или введите имя нужного домена. После сохранение введенных данных новая система готова к интеграции в домен.

2. На втором шаге TDC должен подтвердить интеграцию новой системы, чтобы она полностью интегрировалась в домен. Для этого перезапустите ►Transport Management Systemна TDC с клиентом 000 и выберите Overview• Systems.Новая система появится в списке со статусом: System waiting for inclusion in the transport domain (Система ожидает включения в транспортный домен). Выберите систему и затем SAP System • Approve,чтобы записать ее в домен.
