Однако, поскольку предметом настоящего рассмотрения является в основном персональный компьютер (PersonalComputer – PC), то сделаем выводы по приведенной классификации применительно к персональному компьютеру. Согласно классификации современный персональный компьютер относится к четвертому поколению, является цифровым, общего назначения, индивидуального использования, ординарной производительности и имеет открытую архитектуру. Для персонального компьютера можно выделить классификационные признаки второго уровня, к которым отнесем функциональные возможности и конструктивные особенности. В соответствии с действующим с 1999 г. международным сертификационным стандартом в области персональных компьютеров (спецификация РС99) по функциональным возможностям персональные компьютеры (ПК) можно подразделить на следующие группы: массовые ПК (Consumer PC), деловые ПК (Office PC), портативные ПК (Mobile PC), ПК, используемые в качестве рабочих станций (Workstation PC), и ПК для развлечений (Entertainment PC).

Массовые компьютеры представляют значительную часть ПК и предназначены для широкого круга потребителей и решения соответствующих задач.

Деловые ПК широко используются в государственных учреждениях, фирмах и т. д. и имеют конфигурацию, соответствующую целям и задачам тех мест, где они используются.

Портативные ПК приобретают в настоящее время все большую популярность, поскольку позволяют работать пользователям не только в стационарно оборудованных рабочих местах и оснащаются средствами мобильной связи для подключения к сетевым ресурсам и, в частности, к глобальной сети Интернет.

ПК, используемые в качестве рабочих станций, предназначены для организации компьютерных сетей, в которых они выполняют функции клиентов или рабочих станций.

Развлекательные ПК оснащаются мощными мультимедийными средствами для воспроизведения высококачественного звука и графики.

По конструктивным особенностям ПК можно подразделяются на две группы: стационарные и переносные.

Стационарные ПК предназначены для организации автоматизированного рабочего места в офисе, учебном компьютерном классе и т. д.

Переносные или мобильные ПК подразделяются на следующие группы: портативные (Laptop), блокнотные (Notebook), суперблокнотные (Subnotebook), карманные, или наладонники (Palmtop).

Портативные ПК по своим техническим характеристикам и аппаратным возможностям приближаются к стационарным ПК, но имеют меньшие габаритные размеры и массу (4 ÷ 8 кг).

Дальнейшее развитие основного направления, связанного с конструированием средств электронной техники – микроминиатюризацией (при меньших габаритах получить те же характеристики), привело к созданию блокнотных, суперблокнотных и карманных ПК, которые по своим характеристикам и функциональным возможностям почти не уступают стационарным ПК. Основное отличие состоит в удобстве работы пользователя, габаритных размерах и массе.

Современные компьютеры массового применения – персональные компьютеры имеют достаточно сложную структуру, которая определяет взаимосвязь между аппаратными средствами в технической системе, называемой компьютером. В процессе эволюции аппаратных и программных средств изменялась и структура персонального компьютера, однако без изменений остались пока основные принципы его структурной организации, сформулированные выдающимся математиком, профессором Принстонского университета США Джоном фон Нейманом (1903–1957) и его коллегами в 1946 г.

Сущность этих принципов сводится к следующему:

• информация представляется (кодируется) и обрабатывается (выполняются вычислительные и логические операции) в двоичной системе счисления, информация разбивается на отдельные машинные слова, каждое из которых обрабатывается в компьютере как единое целое;

• машинные слова, представляющие данные (числа) и команды (определяют наименование задаваемых операций), различаются по способу использования, но не по способу кодирования;

• машинные слова размещаются и хранятся в ячейках памяти компьютера под своими номерами, называемыми адресами слов;

• последовательность команд (алгоритм) определяет наименование производимых операций и слова (операнды), над которыми производятся эти операции, при этом алгоритм, представленный в форме операторов машинных команд, называется программой;

• порядок выполнения команд однозначно задается программой.

Компьютерное представление информации в двоичной системе счисления (двоичном коде) упрощает и повышает надежность аппаратных средств компьютера, поскольку реализовать технические устройства с двумя устойчивыми состояниями, равными логической единице и нулю, гораздо проще, чем при использовании других систем счисления.

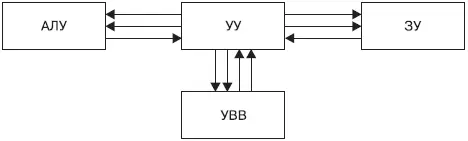

В соответствии с данными принципами Дж. фон Нейманом и его коллегами была реализована структура компьютера, которая в настоящее время носит название классической (рис. 5.1).

Рис. 5.1. Классическая структура компьютера

В состав компьютера, приведенного на рис. 5.1 входят следующие структурные элементы и связи:

• АЛУ (арифметико-логическое устройство) – выполняет арифметические и логические операции над информацией, представленной в двоичном коде, т. е. обеспечивает выполнение процедур по обработке данных;

• УУ (устройство управления) – организует процесс выполнения программ;

• ЗУ (запоминающее устройство) – предназначено для размещения и хранения последовательности команд (программ) и данных;

• УВВ (устройства ввода-вывода) – обеспечивают ввод и вывод данных из компьютера для установления прямой и обратной связи между пользователем и компьютером;

• внутренние связи предназначены для обмена информацией между устройствами компьютера, они реализуются с помощью линий связей (электрических проводников), тонкими стрелками показаны линии, по которым передаются команды, а толстыми – данные.

Кратко опишем работу данного компьютера.

С помощью какого-либо устройства ввода в ЗУ вводится программа. УУ считывает содержимое ячейки памяти ЗУ, где находится первая команда, и организует ее выполнение. Эта команда может задавать выполнение арифметических и логических операций над данными с помощью АЛУ, чтение из памяти данных для выполнения этих операций, вывод данных на устройство вывода и т. д. Затем выполняется вторая команда, третья и т. д. УУ выполняет инструкции программы автоматически.
