Все перечисленные выше компоненты дисковода размещаются в едином корпусе, который может вставляться в соответствующий отсек системного блока компьютера (внутренний дисковод) или представлять собой функционально законченное устройство, которое располагается вне системного блока компьютера (внешний дисковод). В качестве примера внутреннего дисковода укажем дисковод фирмы NEC модели DVD_RW ND-3500AG, который позволяет работать как с компакт-дисками, так и с цифровыми универсальными дисками различных типов. Логотипы оптических дисков, которые поддерживает данный дисковод, указываются на передней панели самого дисковода и в инструкции по эксплуатации. Примером внешнего дисковода может служить дисковод фирмы Sony модели DVD_RWDRU-800A KY03, который также позволяет работать как с компакт-дисками, так и с цифровыми универсальными дисками различных типов.

Система загрузки комбинированного дисковода в зависимости от своего конструктивного исполнения может обеспечивать несколько вариантов загрузки оптических дисков. Однако чаще всего используется выдвижной лоток. С помощью электрического двигателя системы загрузки лоток выезжает и задвигается внутрь после того, как на него положили нужный оптический диск.

Оптико-механический лазерный блок комбинированного дисковода состоит из оптической головки и системы ее перемещения. Данный блок по сравнению с блоком дисковода, работающим только с компакт-дисками, представляет собой более сложное устройство, поскольку в его состав включается дополнительно лазер для работы с DVD. Длина волны, излучаемой лазером, лежит в диапазоне от 635 до 780 нм и зависит от типа дисковода. Длина волны, излучаемой лазером для работы с CD, лежит в диапазоне выше 780 нм и также зависит от типа дисковода. В оптической головке комбинированного дисковода расположены лазеры, система линз и приемник отраженного сигнала. Основой системы перемещения головки является высокоточный двигатель, позволяющий перемещать оптическую головку точно над информационной дорожкой диска. Электронный блок обеспечивает совместную работу всех устройств дисковода, распознает команды компьютера и передает полученную информацию с диска.

В комбинированных дисководах также применяются два основных способа вращения компакт-дисков вокруг своей оси и соответственно считывания и записи информации: с постоянной угловой скоростью (CAV) и постоянной линейной скоростью (CLV). Причем в некоторых моделях дисководов находят применение оба этих метода. Но наиболее распространен первый способ, который обеспечивает постоянную угловую скорость вращения диска на всем пути лазерного луча и переменную скорость считывании и записи информации. В комбинированных дисководах данного типа диск вращается с постоянной угловой скоростью на всем пути лазерного луча, а скорость передачи данных меняется. При этом на внутренних витках спиральной дорожки диска скорость передачи данных минимальна, на внешних – максимальна. Поэтому в технической документации на дисководы указывают максимальные скорости записи и считывания информации как для компакт-дисков, так и для цифровых универсальных дисков. Примером такого дисковода является дисковод фирмы Sony модели DVD_RW DRU-800AKY03.

В комбинированных дисководах находит также применение способ вращения компакт-дисков и цифровых универсальных дисков вокруг своей оси с постоянной линейной скоростью, которую поддерживает устройство управления дисковода. Для обеспечения постоянной линейной скорости угловая скорость вращения диска должна уменьшаться в процессе продвижения лазерной головки над спиральной дорожкой, начиная от центральной части диска (начало записи) и перемещаясь к краю диска (окончание записи).

Скорость считывания и записи информации в комбинированных дисководах указываются отдельно для компакт-дисков и цифровых универсальных дисков. При этом отдельно указываются максимальные скорости считывания (Read max) и записи (Write max) данных.

Скорость считывания и записи информации для компакт-дисков измеряется в единицах, кратных базовой скорости – 150 Кбайт/с.

Скорости считывания и записи информации для цифровых универсальных дисков измеряется в единицах, кратных базовой скорости – 1,38 Мбайт/с. Если комбинированный дисковод записывает DVD на двукратной скорости (2х), то это означает, что скорость записи составит 2 х 1,38 = 2,76 Мбайт/с.

Таким образом, однократная скорость записи (считывания) для DVD примерно в 9,4 раза больше, чем однократная скорость записи (считывания) для CD.

Обмен информацией между накопителем информации на цифровом универсальном диске и МП компьютера осуществляется через контроллер накопителя, который входит в состав электронного блока накопителя. В качестве интерфейса для внутренних дисководов в накопителях информации на цифровых универсальных дисках в настоящее время широко используются интерфейс IDE (Integrated Disk Electronic) или интерфейс IDE/ATAPI (Integrated Disk Electronic /Attachment Packet Interface). В качестве интерфейса для внешних дисководов используются интерфейсы IEEE 1394 и USB 2.0.

Основными носителями информации в рассматриваемых накопителях являются цифровые универсальные диски. Однако данные накопители также позволяют считывать информацию с компакт-дисков – CD-ROM, CD-R, CD-RW и записывать информацию на CD-R и CD-RW.

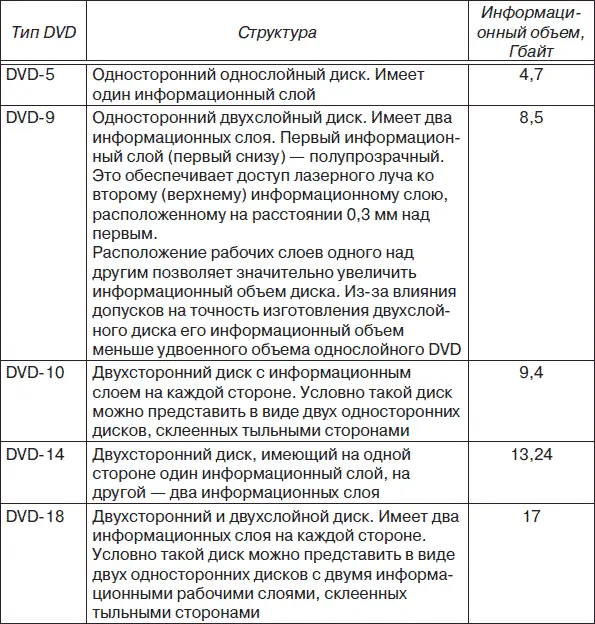

В зависимости от технологии изготовления (строения дисков) DVD различают следующие типы дисков: DVD-5, DVD-9, DVD-10, DVD-14, DVD-18. В табл. 6.8 приведены типы DVD, их структура и информационный объем.

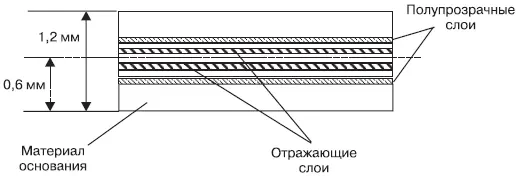

На рис. 6.64 представлено сечение двухстороннего двухслойного диска.

Рис. 6.64. Сечение двухстороннего двухслойного диска

В зависимости от используемого стандарта записи цифровые универсальные диски делятся на диски, предназначенные только для считывания информации, DVD-ROM, поддерживающие однократную запись информации – DVD-R, DVD+R, DVD-R DL, DVD+R DL, и диски, поддерживающие многократную запись (пользователь может стирать и производить перезапись данных на диске до 1000 раз), – DVD-RW, DVD+RW, DVD-RAM.

Цифровые универсальные диски DVD-ROM (Digital Versatile Disk – Read Only Memory, цифровой универсальный диск – память только для чтения) предназначены для длительного хранения информации, записанной в производственных условиях. Информация, записанная на такие диски, не может быть изменена или дополнена, поскольку запись на них, как и на CD-ROM, производится в производственных условиях. При этом в качестве основного метода записи используется метод штамповки. DVD-ROM, на котором записана информация, может состоять из нескольких слоев в зависимости от технологии изготовления. Однако самыми распространенными DVD-ROM в настоящее время являются диски типа DVD-5 и DVD-10.
