М. Горюнова - Интерактивные доски и их использование в учебном процессе

Почему интерактивные системы стали активно внедряться в образовании? Ответ заключается в том, что такой комплекс позволяет не только повысить уровень наглядности в работе с учебными материалами, но и усилить деятельностную составляющую урока за счет применения интерактивных приемов. Кроме того, он дает возможность сохранять запись всех действий, выполненных на ИД учителем и учеником, в виде файла и многократно использовать его для повторного воспроизведения, редактирования, отправки по электронной почте или печати материалов на принтере. В соответствующих разделах книги, посвященных методике использования ИД, эти возможности будут описаны подробно. Сейчас познакомимся с основными составляющими ИС.

Выбирая ту или иную доску и соответствующий ей аппаратно-программный комплекс, приходится учитывать большое количество факторов, которые определяются целями применения, предполагаемым контингентом пользователей, возможностями установки и размещения, и, конечно, финансовой стороной дела.

Приступая к изучению ИД, разделим все доски на два класса по методу вывода изображения, что определяется расположением проектора: доски прямой (фронтальной) и обратной проекции. Если проектор помещается перед доской (на потолке или на столе) — это ИД прямой проекции, если же для получения изображения его следует разместить за поверхностью доски — то это ИД обратной проекции.

Доски прямой проекции распространены наиболее широко по целому ряду причин, среди которых немалое значение имеет более низкая стоимость и более высокая мобильность в большинстве случаев. Однако существенным фактором риска является неправильное расположение проектора, что может привести к возникновению сильных бликов на поверхности ИД, попаданию яркого света проектора в глаза выступающего, а также к отражению тени стоящего в луче проектора человека в рабочей области ИД. Это особенно важно с позиции здоровьесбережения детей, работающих с ИС. Поэтому к вопросу установки проектора в мультимедийной аудитории следует относиться очень внимательно. Профессиональные развернутые рекомендации по выбору проектора и его правильному размещению можно найти на сайтах компаний, распространяющих ИД. Некоторые советы по этому вопросу сформулированы в следующей главе.

В классе досок прямой проекции существуют варианты комплексов со встроенными короткофокусными проекторами, которые крепятся с помощью специальной штанги к стене или непосредственно к доске. Использование короткофокусных проекторов с интерактивными досками значительно уменьшает попадание света в глаза преподавателя и учеников, легче в монтаже, но такой вариант дороже, а проектор, естественно, жестко «привязан» к этой доске.

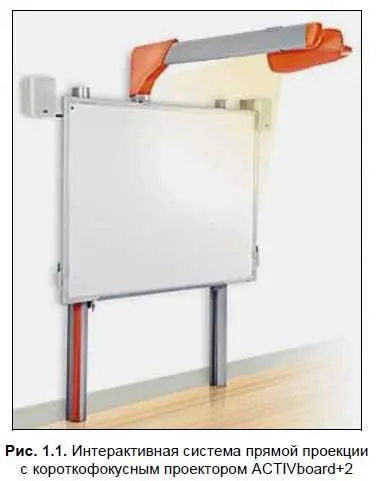

На рис. 1.1 доска вместе с закрепленным на ней проектором может менять положение по высоте в пределах 60 см, перемещаясь по специальным «рельсам», жестко зафиксированным на стене.

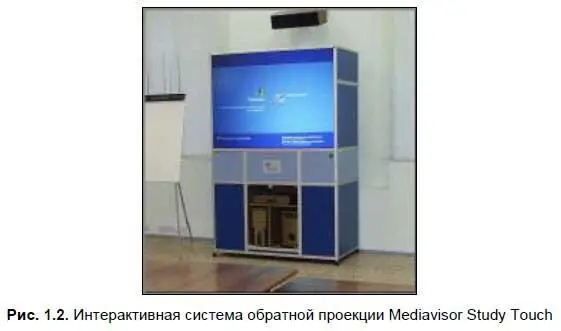

Доски обратной проекции (рис. 1.2), в среднем, существенно дороже и занимают в аудитории больше места, чем доски прямой проекции, за счет встроенного проектора за экраном. В этой книге мы не будем отдельно останавливаться на особенностях данного класса ИС, поскольку на текущий момент наличие их в школах крайне редко, они не входили ни разу в список массовых федеральных поставок для средних образовательных учреждений. Заметим, что представленные далее в книге основные педагогические принципы использования интерактивных систем не зависят от класса ИД.

Рассмотрим более подробно те ИС, которые широко используются в школах. Например, в школах Ленинградской области наибольшее распространение получили 4 вида досок прямой проекции — ACTIVboard, SMART Board, Interwrite Board и StarBoard, а в Санкт-Петербурге есть опыт работы также с ИД QOMO и интерактивным устройством (приставкой) Mimio, которое позволяет создать эффект интерактивной доски на любой гладкой поверхности. Их сравнительные характеристики и особенности (производитель, размеры рабочей поверхности, особенности маркера, интерфейс и др.) приведены в приложении 1, размещенном на компакт-диске в папке Приложения. Поясним некоторые из них.

Работа на поверхности доски происходит с помощью специального инструмента (маркера, электронного пера, карандаша, стикера — разные компании называют данный инструмент по-разному) или руки. Договоримся называть этот инструмент маркером.

Маркеры различаются по размеру и принципу действия. Некоторые из них требуют зарядки от батарейки или иного устройства, смены стержня по мере его использования. Это зафиксировано в строке таблицы «Расходный материал».

Возможность работать без специальных маркеров — просто пальцем, определяет характеристика «Тактильность». При этом следует понимать, что присутствие данного показателя означает, что доска реагирует на любое прикосновение, как сознательное, так и случайное. К ней нельзя прислоняться при выполнении действий на поверхности (перемещении объекта, рисовании и т. д.), нельзя прикладывать какие-либо предметы (линейки, картинки и т. п.).

Эта характеристика напрямую связана с технологией распознавания положения маркера (в табл. П1.1 строка «Технология работы»): резистивной, электромагнитной, ультразвуковой/инфракрасной, лазерной, или DViTT (Digital Vision Touch). Не углубляясь в технические сложности, обозначим несколько характеристик, которые напрямую связаны с выбором технологии и понятны обычному пользователю: разрешение (количество «чувствительных» точек на поверхности доски) и скорость реакции на маркер, которая определяется как быстродействием встроенных в поверхность электронных схем, так и производительностью подключенного к доске компьютера. Эти характеристики важны, если вы собираетесь работать с профессиональными графическими пакетами. Например, ИД на основе резистивной технологии (производятся компаниями Egan TeamBoard, Interactive Technologies, PolyVision, SMART Technologies) имеют более низкую скорость реакции, чем ИД с использованием электромагнитного принципа работы (выпускаются компаниями GTCO CalComp, Promethean, ReturnStar, Sahara Interactive). Лазерные ИД наиболее дороги в производстве. Их выпускает, на сегодняшний день, только одна компания из представленных на российском рынке — PolyVision. Интерактивные доски с использованием ультразвуковой/инфракрасной технологии есть среди ИД компаний Hitachi, Panasonic и ReturnStar.

Поскольку набор ультразвуковых микрофонов и ИК-датчиков с блоком преобразователя не зависит от вида, материала и размеров доски, он может быть исполнен в виде отдельного изделия, которое крепится к любой маркерной доске и настраивается под любые размеры рабочего поля. Подобные решения (насадки, приставки) предлагают компании Emkotech, Luidia, mimio и Quartet.
