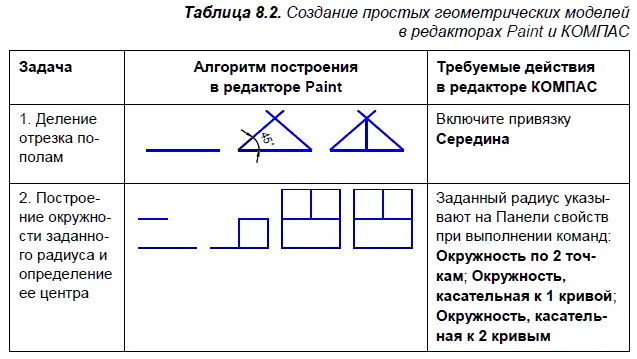

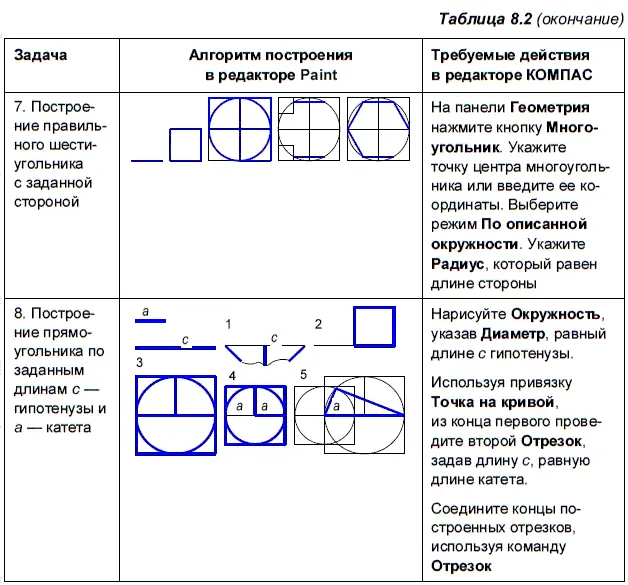

В табл. 8.2 для задач 1–3 на построение раскрыты приемы моделирования геометрических операций. В задачах 4–8 необходимо создать геометрические модели с заданными свойствами [27]. Известные алгоритмы решения задач с помощью редакторов Раintbrush или Paint представлены в табл. 8.2 в графической форме.

В табл. 8.2 показано, что представленные задачи решаются в КОМПАС значительно быстрее. Для решения задач 1–4, 7 достаточно выполнить одну команду. Следует заметить, что в [31] задачи 1 и 3 предлагается в системе КОМПАС решать на основе вспомогательных геометрических построений, без которых, как показано в табл. 8.2, можно обойтись.

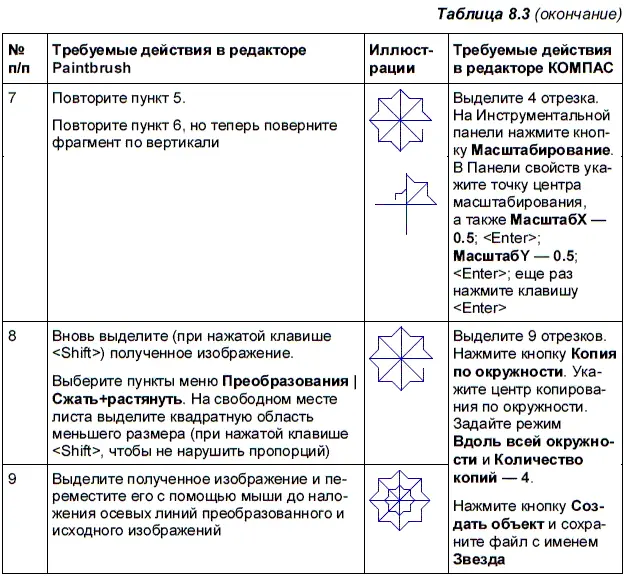

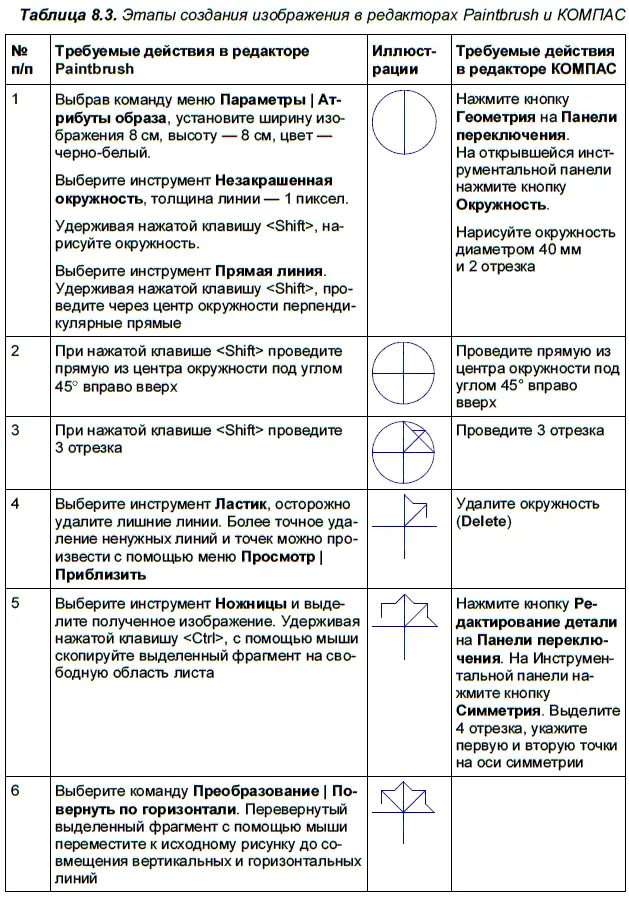

В табл. 8.3 раскрыта технология создания изображения восьмиконечной звезды в редакторах Paint (Paintbrush) и КОМПАС. Инструкция создания изображения звезды в редакторе Paintbrush с минимальными сокращениями взята из учебника [4].

В системе КОМПАС изображение выполняется после выполнения команд Файл | Создать | Фрагмент. Для рационального выполнения изображения в документе типа Фрагментнеобходима предварительная Установка глобальных привязок, таких как: Пересечение, Угловая привязка, Точка на кривой.

После выполнения изображения в КОМПАС-3В несложно создать твердотельную модель восьмиконечной звезды.

1. Откройте файл, содержащий фрагмент Звезда, и выделите показанное изображение. Выберите из Главного меню команду Редактор | Копировать.

В качестве точки привязки при выполнении копирования укажите пересечения осей (рис. 8.2).

2. Для создания модели новой детали выполните команду Файл | Создатьили нажмите кнопку Создатьна панели Стандартная:

В открывшемся окне выберите тип нового документа Деталь(рис. 8.3).

3. На панели Виднажмите кнопку списка справа от кнопки Ориентация:

Укажите вариант Изометрия XYZ(рис. 8.4).

4. В Дереве модели укажите Плоскость ZX(рис. 8.5).

5. Нажмите кнопку Эскизна панели Текущее состояние:

Плоскость zx станет параллельной экрану.

В Главном меню выберите Редактор | Вставить. Расположите вставленный фрагмент так, чтобы точка привязки совпала с началом координат.

Завершите эскиз, нажав повторно кнопку Эскиз:

6. Нажмите кнопку Операция выдавливания:

на панели Редактирование детали:

Внизу экрана появится Панель свойств, на которой установите параметры выдавливания: Прямое направление; Расстояние — 30.0; Уклон внутрь; Уклон — 43. Ввод параметров заканчивается нажатием кнопки Создать объект:

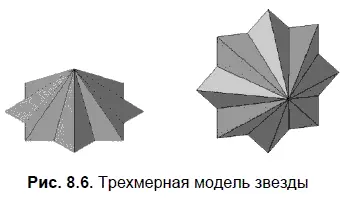

7. В результате получим трехмерную модель звезды, которая в аксонометрии может быть представлена по-разному (рис. 8.6).

В задачнике [22] предлагается с помощью векторных команд описать объекты, представленные на рисунках. Выбрав эти рисунки в качестве исходных данных, покажем простоту создания твердотельных моделей.

В системе КОМПАС создание моделей деталей начинается с открытия эскиза в одной из трех плоскостей проекций.

При создании каждой модели вначале выполните команду Файл | Создать | Деталь. На панели Виднажмите кнопку списка справа от кнопки Ориентация:

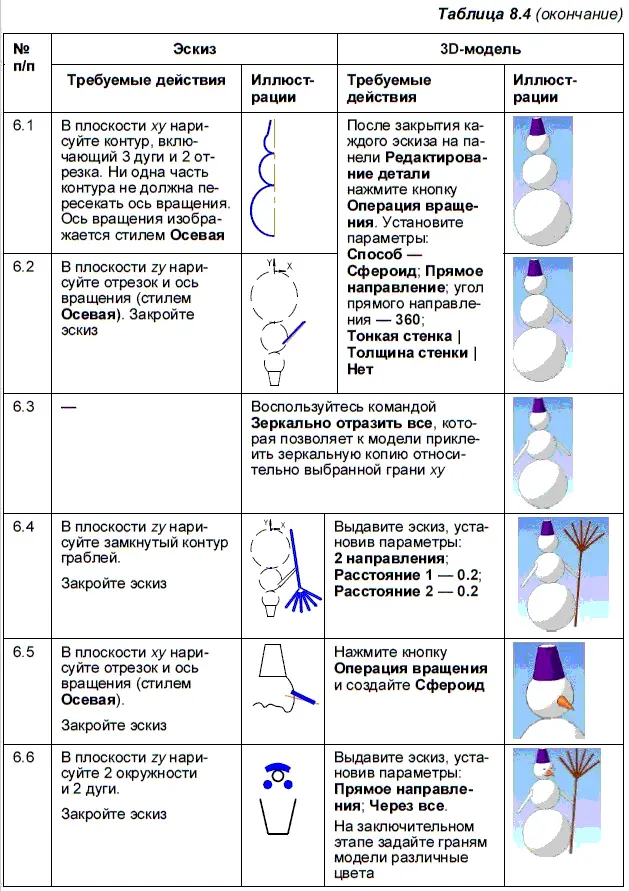

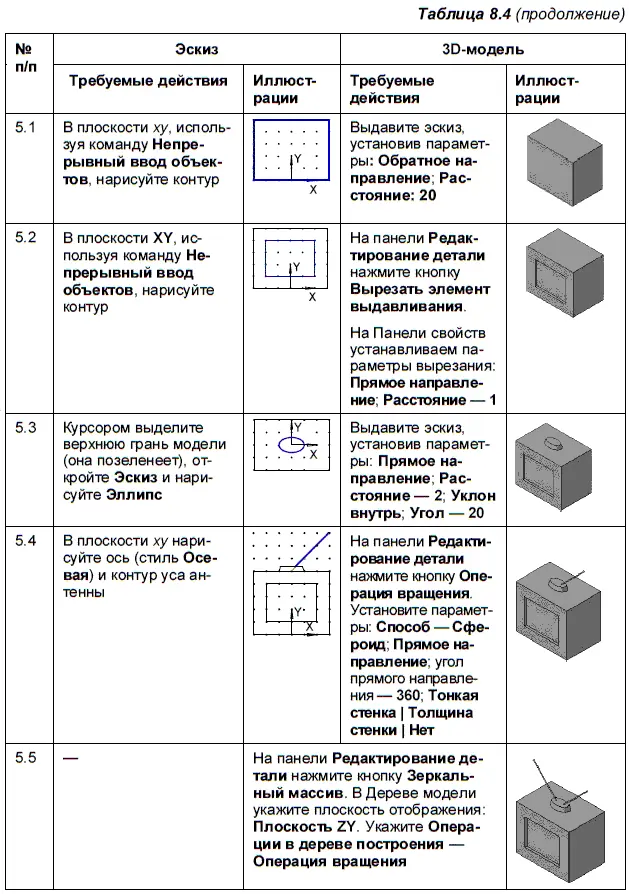

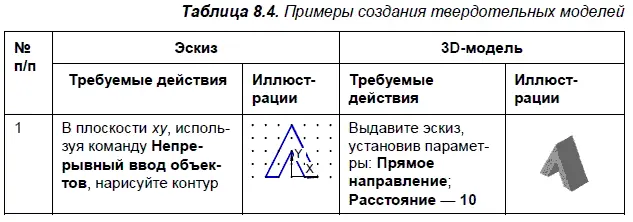

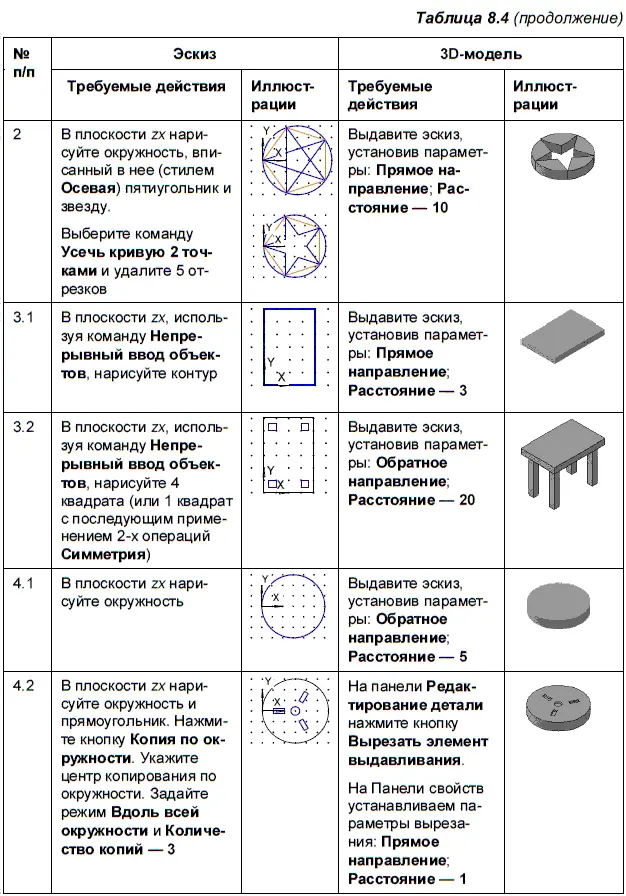

Укажите вариант Изометрия XYZ. Далее выполняются действия, перечисленные в табл. 8.4.

Для рационального выполнения изображений в эскизах необходима предварительная Установка глобальных привязок, причем в примерах 1–4 включите привязку Сеткаи Изображение сетки на экране.

В учебнике [19] утверждается, что Word располагает простыми и вместе с тем мощными средствами для создания рисунков различной степени сложности: от элементарных геометрических фигур до сложных объемных фигур. В учебнике [20] можно прочитать, что «инструментальная панель Рисованиепрограммы Word позволяет создавать двух- и трехмерные графические объекты…». Не будем комментировать и обсуждать утверждения насчет сложности и трехмерности.

В учебнике [18] рассматриваются вопросы, дающие представление о проектировании. Под проектированием понимается процесс создания документации, которая содержит описания, расчеты, чертежи будущих сооружений или технических комплексов. Справедливо отмечается, что при проектировании наиболее широко используются компьютерные модели. Однако с утверждением, что «программы компьютерного черчения распространяются на платной основе и требуют значительного времени на освоение», нельзя согласиться. Для создания простых графических объектов и моделей предлагается использовать векторный графический редактор, встроенный в текстовый редактор Word.
