В эксперименте с макаками-резусами такой прибор использовался месяцами, позволяя его обладателям относительно свободно перемещаться. Среди недостатков отмечались большие для имплантируемого устройства габариты (сантиметры), а также ограниченность числа и взаимного расположения вживляемых электродов.

Группа из Калифорнийского университета в Беркли предложила способ уменьшить размеры имплантируемых элементов до нескольких микрометров и буквально наполнить ими сосудистую оболочку головного мозга.

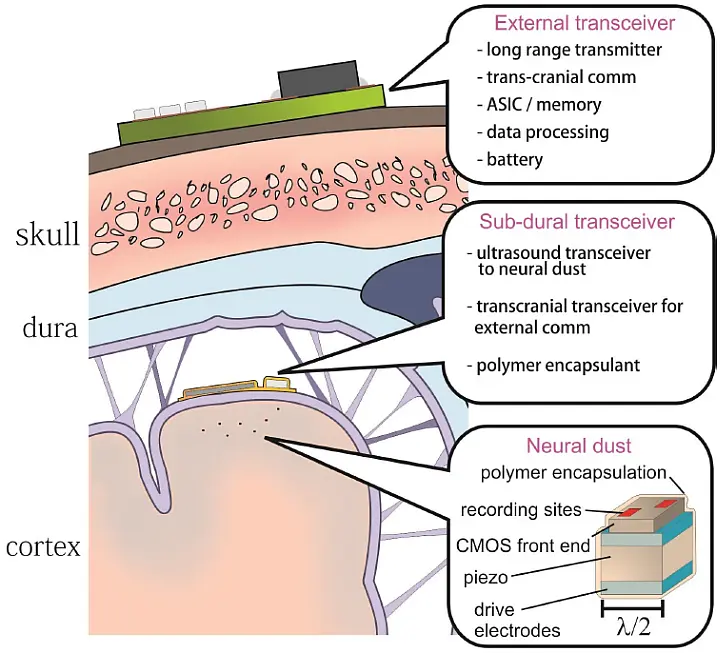

Разработанные ими сверхминиатюрные электронные сенсоры состоят из выполненной по технологии CMOS микросхемы, пьезокристалла, электродов и изолирующей полимерной оболочки. Принцип их действия напоминает практику использования чипов радиочастотной идентификации (RFID), не требующих встроенного источника питания.

По замыслу авторов, частицы нейропыли свободно циркулируют в кровеносном русле. Практически этого трудно достичь из-за сложного состава крови, биологических механизмов её очистки и структуры эндотелия, но представим на минуту, что названные проблемы решены. Тогда одновременное число микросенсоров в сосудах головного мозга в любой момент времени может исчисляться тысячами.

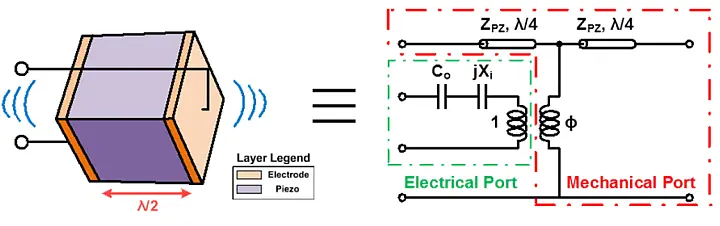

Каждая из этих «умных частиц» сможет измерять электрическую активность ближайших нейронов. Во время первой фазы пьезоэлектрический кристалл преобразует ультразвуковые волны от промежуточного модуля в электрические сигналы и питает CMOS-схему. Во время второй он действует наоборот — вибрирует под влиянием потенциалов действия ближайшей группы нейронов.

По сравнению с RFID в предложенной схеме есть минимум два важных отличия. Кроме электромагнитных волн (внешний уровень), используется ультразвук (внутренний уровень), а усиление ответного сигнала микросенсоров, его преобразование и дальнейшую передачу обеспечивает промежуточный модуль.

Последний размещается под твердой мозговой оболочкой и действует как трансивер, позволяя избежать сильного затухания ультразвука и преодолеть экранирующее действие костей черепа.

Ультразвук строго определённой частоты требуется и для повышения мощности всей системы. Расчётными методами установлено, что в данных условиях сенсор с диаметром 100 мкм под воздействием ультразвука может получить до 500 мкВт, в то время как за счёт радиочастотной передачи энергии — только до 40 пВт (примерно в 10 млн раз меньше). Кроме того, электромагнитное излучение достаточной для работы системы мощности вызывало бы слишком сильный нагрев окружающих тканей и приводило бы к их повреждению. С ультразвуком такой риск тоже остаётся, но он значительно меньше.

Условной границей между внешним и внутренним уровнями коммуникаций служит твёрдая мозговая оболочка. До неё связь осуществляется посредством ультразвука, а после неё сигнал преобразуется в радиочастотный. Он передаётся сначала на внешний компактный блок, а затем от него на отдельно стоящее принимающее устройство.

По сравнению с потенциальными возможностями нейропыли современная электроэнцефалография и другие методы неинвазивной нейровизуализации (функциональная ядерно-магнитная томография, позитронно-эмисионная томография) имеют на один–два порядка меньшее разрешение.

Применительно к интерфейсам «мозг — компьютер» в первом приближении это эквивалентно повышению точности определения мысленной команды в десятки раз.

Текущие расчётные размеры микросенсоров в пределах 10–100 мкм сравнимы с диаметром пиальных сосудов и недостаточно малы для эффективного практического применения. Однако пределы масштабирования не исчерпаны. Авторы исследования полагают возможным создание в ближайшие годы миниатюрных сенсоров с диаметром менее 10 мкм. Такие частицы смогут регистрировать электрофизиологические данные, по-прежнему удерживаясь гематоэнцефалическим барьером.

Пока речь идёт исключительно о модели, довольно точно просчитанной с учётом известных данных. Авторы «нейропыли» опираются и на экспериментальную проверку отдельных подобных элементов интерфейса «мозг — компьютер» на лабораторных животных. Многие вопросы предстоит решить ещё до этапа создания прототипа. Идея сейчас хоть и выглядит слишком смелой, но явно заслуживает самого пристального внимания.
