Помимо анализа отпечатков пальцев, обработки рукописных подписей и прочих биометрических приложений, этот метод может быть использован в разработке новых микроэлектромеханических (MEMS) схем самого разного назначения. Наиболее актуально стоит задача имитации осязания для кожи роботов. Полученная для прототипа чувствительность уже сравнима с таковой у человека.

Ранее в рабочих прототипах искусственной кожи была достигнута независимая обработка сигналов от микродатчиков, размещённых на расстоянии примерно двух–трёх миллиметров. Компания Syntouch уже изготавливает такие чувствительные пальцы серии BioTac для манипуляторов роботов. Они реагируют на температуру поверхности и различают свыше ста различных текстур. Из-за относительно низкой плотности расположения чувствительных элементов «ощупывание» порой занимает значительное время. Чтобы приблизиться к средним показателям кожи человека, требовалось повысить разрешение до 50 мкм — то есть в шестьдесят раз.

http://www.youtube.com/watch?v=W_O-u9PNUMU

До сих пор основные усилия исследователей были сосредоточены на различных вариантах изменения ёмкости и сопротивления малых участков цепи, в качестве которых выступали нанопровода, органические транзисторы или многослойные конструкции с пьезоэлектрическим эффектом.

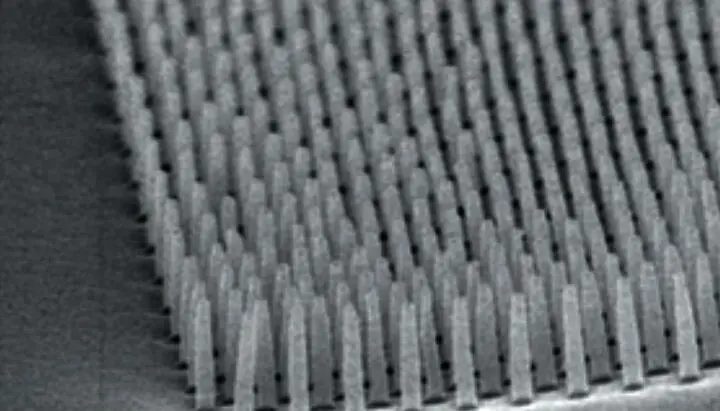

«Компьютерра» уже писалав прошлом году о достижениях исследовательской группы Национального университета Южной Кореи. Созданная ими искусственная кожа со множеством полимерных волосков тоже считалась более чувствительной, чем человеческая. Однако речь шла только о регистрации самого факта прикосновения, без распознавания его детальных характеристик. Сканирование папиллярных линий и других микрорельефов с её помощью было бы невозможно.

Гораздо дальше продвинулисьучёные из Стэнфордского университета. В группе под руководством Чженань Бао был создан эластичный материал, одновременно выполняющий роль гибкой солнечной панели и датчика прикосновений. Тактильная чувствительность добавлялась за счёт микротранзисторов, регистрирующих изменения силы тока.

Созданный в Технологическом институте Джорджии сенсор продолжает это направление, добавляя компоненты оптоэлектроники для простоты одновременной регистрации сигналов. Он представляет собой массив нанопроводов из оксида цинка, упорядоченно размещённых на тонкой плёнке. Для сохранения специфического узора укладки пространство между проводами заполнено полиметилметакрилатом (оргстеклом). Общий электрод на верхней части массива формируется прозрачным слоем оксида индия и олова.

Каждый пиксель сенсорной поверхности представлен одной нанопроволокой из оксида цинка (полупроводник n-типа) и органического светодиода (полупроводник p-типа). Интенсивность излучения последнего зависит от степени деформации и обусловлена сочетанием пьезо- и фотоэлектрических эффектов.

При появлении механического давления нанопроводники сжимаются и создают отрицательный пьезоэлектрический потенциал, в то время как несжатые проводники обладают нулевым потенциалом.

В результате работы сенсора создаётся электронная карта распределения механического давления. Она выполняется посредством параллельного считывания электролюминесцентных сигналов от всех пикселей, время перезарядки которых составляет около 90 мс. Иными словами, такой искусственной кожей распознаются не только простые единичные и множественные касания, но и вибрация с частотой до 11 Гц.

По результатам тестов на стабильность сенсор показал хорошие результаты. Отклонения уровней сигналов двадцати тысячи пикселей опытного образца не превышали пяти процентов в серии из двадцати пяти опытов.

Используемые сенсоры обеспечат развитие робототехники и бионики. Чувствительные искусственные конечности нужны не только роботам, но и людям, лишившимся своих. Также сенсоры будут способствовать созданию новых человеко-машинных интерфейсов и найдут широкое применение в сфере безопасности.

К оглавлению

Опубликовано12 августа 2013

Скандал вокруг Эдварда Сноудена раскручивается с новым ускорением. Заявление Барака Обамы — «Не считаю его патриотом!» — было ожидаемым, но за последнюю неделю случилось и нечто никем не ожидаемое. В минувший четверг прекратила работу американская компания Lavabit LLC— та самая, услугами которой Эдвард пользовался, чтобы поддерживать связь с прессой и единомышленниками.

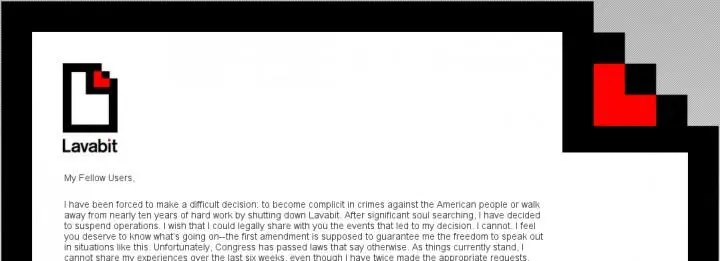

Специализацией Lavabit, основанной в 2004-м, была защищённая стойкой криптографией электронная почта, причём в правильном исполнении: письмо шифруется ещё на компьютере или мобильном устройстве пользователя, так что, перехватив в пути или в самой Lavabit, прочитать его невозможно. Компания была прибыльной и до, и особенно после сноуденовской истерии: сработали как страхи, так и всплывший факт, что сам Эдвард пользовался ящиком на Lavabit (фигурирует даже адрес edsnowden@lavabit.com). И вот три дня назад бизнес, как выражаются у нас, накрылся медным тазом. В открытом письме основатель и владелец Lavabit Ладар Левисон написал так: «Меня поставили перед выбором — стать соучастником в преступлениях против соотечественников или закрыть компанию, и я выбрал последнее. Но объяснить, чт о меня просили сделать и кто, не могу: Конституцию это не нарушит, однако нарушит законы, принятые в нарушение Конституции».
