Все разом изменилось, как только разработчикам удалось на практике реализовать идею так называемой гибридной графики (Hybrid Graphics), когда оба ядра ГП (в составе НМС и внешней графической платы) начинают работать в паре. Впервые о таком симбиозе и намерении представить законченное решение заговорили в AMD в конце 2007 г., сразу после анонса платформы Spider. А уже в первых числах марта 2008 г. (на выставке CeBIT’2008) компания представила новый набор системной логики 780-й серии, где идея Hybrid Graphics была блестящим образом реализована. По сути, речь идет о еще одном варианте режима ATI CrossFire, активировать который можно средствами BIOS Setup системной платы и с помощью унифицированного ПО Catalyst Control Center.

Стоит отметить, что НМС стал первым в индустрии набором с интегрированным графическим контроллером, совместимым с API DirectX 10. Ядру ATI Radeon HD 3200 в составе микросхемы «северного моста» AMD 780G доступно большинство функций, характерных для ГП семейства ATI Radeon HD 3000-й серии, включая UVD-блок для аппаратного преобразования видеопотоков высокой четкости (MPEG-2, H.264, VC-1). Новая платформа оснащена графическим портом PCI Express 2.0, оборудована портами DVI и HDMI и цифровым интерфейсом нового поколения Display Port.

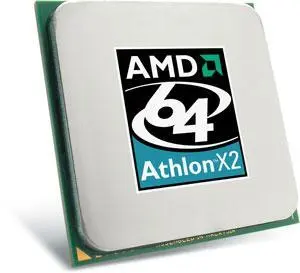

AMD Athlon X2 4850e

Рекомендованная изготовителем цена: 87 долл.

Advanced Micro Devices, www.amd.com

Начало продаж в России: март 2008 г.

Оценка: очень хорошо

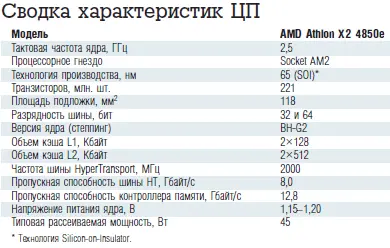

Параллельно с анонсом НМС компания AMD представила три новых ЦП семейства AMD Athlon X2 Dual-Core с невысоким энергопотреблением (типовая рассеиваемая мощность – 45 Вт, тактовая частота старшей модели 4850e – 2,5 ГГц) и графическую плату начального уровня на базе ГП ATI Radeon HD 3450. Ее стоимость, как впрочем и стоимость процессоров 4000-й серии не превышает 90 долл. В итоге компанией сформировано предложение, способное удовлетворить запросы клиентов в отношении недорогих полнофункциональных платформ, видеоподсистему которых можно масштабировать в зависимости от характера применения ПК.

Одной из первых на предложение AMD начать серийное производство системных плат на НМС 780-й серии откликнулась Gigabyte UNITED, представив модель GA-MA78GM-S2H (формфактор microATX). В составе «северного моста» изделия работают два независимых контроллера, отвечающие за вывод изображения на дисплей (например, монитор, телевизор, плазменную панель и др., максимальное разрешение вплоть до 2048×1536) средствами стандартного VGA-, DVI– или HDMI-интерфейса и обеспечивающие защиту цифрового контента (технология HDCP). Ядро графического процессора совместимо с моделями шейдеров версии 4.0. Архитектура НМС позволяет задействовать на нужды видеоподсистемы до 512 Мбайт системного ОЗУ, а сам набор поставляется вместе с сертифицированным WDM-драйвером и фирменным ПО ATI Catalyst Control Center.

Микросхема «южного моста» AMD SB700 способна обслуживать двенадцать портов USB 2.0, шесть SATA II (в том числе один eSATA) и один IDE-канал. Кроме того, на плате распаяны контроллер FireWire (два порта IEEE 1394a) и микросхема ITE IT8718F-S вместе с утилитой EasyTune 5 Pro, выполняющая функции диагностики и мониторинга основных параметров системы. Среди прочих характеристик GA-MA78GM-S2H отметим огромный максимальный объем ОЗУ – 16 Гбайт, гигабитный сетевой контроллер и восьмиканальную HD-аудиоподсистему, оборудованную оптическим выходом цифрового S/PDIF-интерфейса.

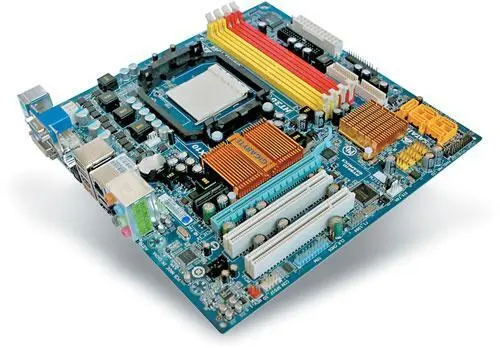

Gigabyte GA-MA78GM-S2H

Реальная розничная цена: 105 долл.

Gigabyte UNITED, www.gigabyte.ru

Начало продаж в России: март 2008 г.

Оценка: отлично

Дизайн платы производит приятное впечатление. Принятая в компании цветовая маркировка основных разъемов, колодок и контактных групп существенно упрощает поиск нужных элементов в процессе самостоятельной сборки или обслуживания ПК. Для охлаждения «мостов» НМС выбрана пассивная схема на базе двух компактных радиаторов из алюминиевого сплава. На плате предусмотрен один четырехконтактный разъем для подключения дополнительного вентилятора.

Изделие Gigabyte располагает неплохими перспективами для модернизации платформы. На плате имеется графический порт PCI Express x16 (удовлетворяет спецификации PCI-E 2.0), порт PCI-E x1 и два порта для PCI-плат расширений. Надежность фиксации интерфейсных кабелей увеличена путем применения колодок особой конструкции. Часть разъемов FireWire– и USB-портов размещена на выносных планках, входящих в комплект поставки. Остается добавить, что все фирменные функции, характерные для плат компании Gigabyte, включая @BIOS, Q-Flash, Xpress Recovery 2 и M.I.T. (Motherboard Intelligent Tweaker), а также обновленная технология AMD Cool’n’Quiet, представлены в GA-MA78GM-S2H в полном объеме.

Процедура инсталляции драйверов оборудования стала еще проще благодаря фирменной оболочке Gigabyte Xpress Install. Среди прочих особенностей BIOS Setup отметим функцию управления скоростью вращения вентилятора системы охлаждения ЦП – CPU Smart FAN (доступна из раздела PC Health Status). Полный набор фирменных настроек BIOS Setup становится доступен после нажатия комбинации клавиш Ctrl-F1. Рекомендуем воспользоваться этой возможностью для выбора оптимальных установок применительно к модулям ОЗУ. Кроме сопутствующих интерфейсных кабелей, компакт-диска с драйверами, фирменными утилитами и OEM-версией пакета Norton Internet Security 2007 компании Symantec, в комплект поставки изделия входит адаптер HDMI-DVI, работоспособность которого наши эксперты проверили на практике.

Мы протестировали новую платформу в составе 2,5-ГГц ЦП Athlon X2 4850e и системной платы Gigabyte GA-MA78GM-S2H на базе НМС AMD 780G, укомплектовав испытательный стенд парой модулей ОЗУ DDR2-800 SDRAM общим объемом 2 Гбайт (двухканальный режим работы) и 250-Гбайт жестким диском SATA семейства Barracuda 7200.10 компании Seagate. Чтобы составить представление о возможностях реализованной технологии ATI Hybrid CrossFireX (доступна только для систем на базе продуктов AMD/ATI), вначале мы оценили производительность встроенного графического контроллера, а затем установили 3D-ускоритель на базе ГП ATI Radeon HD 3450 (256-Мбайт видеоОЗУ GDDR3) и еще раз воспроизвели весь цикл испытаний. Помимо производительности видеоподсистемы нас интересовала производительность платформы в целом.
