Шины PCI Express 2.0 х1 для менее требовательной периферии в НМС AMD 890FX+SB850 – полноскоростные. Всего их доступно восемь: шесть реализуются силами «северного моста», еще две приходятся на «южный». Есть также возможность развести на системной плате четыре «классических» гнезда PCI. Из прочих коммуникационных каналов используются шесть портов для устройств SATA 3.0, 14 – USB 2.0, один канал PATA/133. Имеются контроллеры Gigabit Ethernet, восьмиканальный High Definition Audio, RAID-контроллер уровней 0, 1, 10 и 5.

Системная плата GIGABYTE GA-890FXA-UD7 еще более расширяет спектр возможностей, предоставляемых НМС AMD 890FX+SB850. На этой плате имеются не четыре, а целых шесть гнезд PCI Express x16: два из них функционируют в режиме х16, еще два способны работать с восьмикратной скоростью, и оставшиеся два – в режиме х4. Дополняет эту палитру единственный «классический» разъем PCI – потому единственный, что прочие предоставляемые НМС для организации линий шины PCI Express были задействованы на формирование дополнительной пары каналов PCI Express x4.

Точнее будет назвать дополнительные каналы PCI Express x4 шинами «PCI Express х1-x4», поскольку они допускают установку любых совместимых плат расширения в пределах этих спецификаций, и ширина полосы пропускания для каждой из них может быть выставлена посредством BIOS. Перечень внутренних и выведенных на заднюю панель портов и соединителей GIGABYTE GA-890FXA-UD7 отличный. Тут и два гнезда RJ-45, и шесть USB 2.0 (два из них – универсальные, с поддержкой версии 3.0), и шесть SATA 3.0 плюс пара комбинированных разъемов eSATA/USВ, два SATA II, три порта FireWire, соседствующие с COM-портом, и пара PS/2 для клавиатуры и мыши, а также коннектор для старинных накопителей стандарта IDE. Среди внешних особенностей платы патрубки, выходящие из радиаторов над обвязкой процессорного гнезда. Действительно, GIGABYTE GA-890FXA-UD7 готова к работе с системами водяного охлаждения. Современные (и особенно шестиядерные) ЦП AMD от «кипятильников», к счастью, успели уже избавиться. Если же желания докупать и устанавливать фирменную водяную систему Silent Pipe нет, можно заменить пустотелый (предназначенный для заполнения водой) теплообменник дополнительным радиатором из комплекта поставки платы.

Мы протестировали системную плату (rev. 2.0 BIOS F2) на стенде под управлением 32-разрядной Windows 7 Максимальная с комплектом драйверов AMD all in 1 driver ver. 8.71, ATI Catalyst 10.4. 3DMark Vantage 1.0.2 выдает интегральный рейтинг на уровне P15439, BAPCo SYSmark 2007 Preview 1.06 (1280×1024) – 193, а PCMark Vantage Build 1.0.2 – 8132 балла.

GIGABYTE GA-890FXA-UD7 определенно претендует на роль флагманского продукта компании, предназначенного для платформ AMD. Ее целевая аудитория – наиболее бескомпромиссные «гонщики» и геймеры, готовые экспериментировать с самыми нетривиальными конфигурациями своего ПК под самыми суровыми нагрузками. Несколько странно смотрится на этом фоне тот факт, что при использовании некоторых процессорных охладителей (например, Thermaltake Contac 29, OCZ Gladiator Max, – из-за тепловых трубок эти модели нельзя развернуть на 90°, и потому приходится ставить их на процессор только в определенном положении) невозможно установить модуль оперативной памяти, оснащенный высоким радиатором, в гнездо номер 0. Рубашка охладителя оказывается как раз над этим гнездом и потому допускает размещение лишь безрадиаторного модуля, тогда как оверклокеры почти наверняка отдадут предпочтение именно высокопрофильным модулям памяти DDR3 c заметно выдающимися радиаторами. В целом же спрос среди энтузиастов на GIGABYTE GA-890FXA-UD7 гарантирован.

Благодарим российское представительство AMD ( www.amd.com) за оборудование, предоставленное для проведения испытаний.

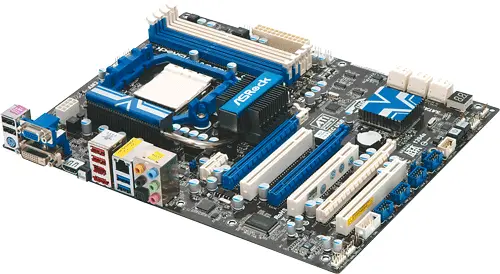

ASRock 890GX Extreme3

Рекомендуемая изготовителем цена: 135 долл.

Компания, предоставившая устройство для тестирования: ASRock., www.asrock.com

Оценка: очень хорошо

Достоинства . Богатая оснащенность, наличие USB 3.0 и SATA 3.0, высокий разгонный потенциал, функциональность UCC.

Недостатки . При установке модулей DDR3 с радиаторами возникают сложности в совместном их размещении с некоторыми процессорными охладителями.

Вполне вероятно, что в грядущую серию центральных процессоров AMD Fusion войдет интегрированное графическое ядро, совместимое с DirectX 11, однако официальных комментариев на эту тему ожидать пока рано. Зато свежее поколение наборов системной логики AMD, которое представлено НМС 890GX, готово предложить встроенную видеоподсистему уже сегодня – всем, кто не хочет переплачивать за дискретную графику. В традициях AMD новый 55-нм НМС содержит две микросхемы – старые добрые «северный» и «южный мост», т. е. корректнее говорить о связке 890GX+SB850. Поскольку контроллер ОЗУ уже перекочевал в ЦП, предназначенный для гнезда АМ3, «северный мост» рассматриваемого НМС содержит контроллеры шины PCI Express и графическое ядро – Radeon HD 4290 с поддержкой DirectX 10.1, работающим на частоте 700 МГц и содержащая 40 текстурных процессоров.

Системная плата ASRock 890GX на НМС AMD 890GX+SB850 формата Full ATX ориентирована на поклонников разгона. Об этом свидетельствуют и целых пять разъемов для питания вентиляторов (в общем случае можно обойтись тремя), и отдельная микросхема ASRock UCC – Unlock CPU Core. Как видно из названия, предназначена эта функциональность для разблокировки отключенных процессорных ядер. Не секрет (хотя AMD традиционно не дает никаких комментариев по этому вопросу), что во многих трехъядерных ЦП этой компании четвертое ядро выключено не из-за дефектов кристалла, а потому, что рынок требует больше процессоров по меньшей цене. Значит, выгоднее не держать на складах четырехъядерные ЦП, на которые спрос ниже, а продавать их под видом и по цене трехъядерных, получая почти моментальную прибыль и вкладывая ее в дальнейшее совершенствование технологий. Так что UCC – весьма лакомая для энтузиастов особенность.

При создании ASRock 890GX использованы высококачественные японские полимерные конденсаторы с увеличенным в 2,5 раза по сравнению со стандартными сроком службы. Питание – десятифазное (восемь фаз приходятся на узел питания процессора); поддерживаются все ЦП под Socket AM3, включая шестиядерные, с теплопакетом вплоть до 140 Вт. Видеовыходы представлены портами D-Sub, DVI-D и HDMI; прочие заслуживающие внимания разъемы – один eSATA 3.0, шесть SATA 3.0, пара USB 3.0, два порта IEEE 1394. Для диагностики платы предназначается семисегментный ЖК-дисплей Dr. Debug.
