Коллектив Авторов - Базы данных: конспект лекций

Для того чтобы наглядно в сравнении продемонстрировать работу ненормализованной и нормализованной базы данных, рассмотрим следующий пример.

Пусть у нас имеется базовое отношение, содержащее информацию о результатах экзаменационной сессии. Такую базу данных мы уже рассматривали раньше.

Итак, вариант 1схемы базы данных.

В этом отношении, как видно из изображения схемы базового отношения, задан составной первичный ключ:

Primary key (№ зачетной книжки, Предмет);

Также в этом отношении задана система функциональных зависимостей:

{№ зачетной книжки} → {Фамилия, Имя, Отчество};

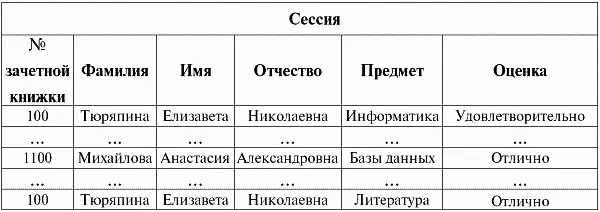

Приведем табличный вид небольшого фрагмента базы данных с данной схемой отношения. Этот фрагмент мы уже применяли в рассмотрении ограничений функциональных зависимостей, поэтому на его примере нам будет довольно легко понять и данную тему.

Здесь для поддержания целостности данных по состоянию, т. е. для выполнения ограничения системы функциональной зависимости {№ зачетной книжки} → {Фамилия, Имя, Отчество} при изменении, например, фамилии необходимо просматривать все кортежи этого базового отношения и последовательно вводить необходимые изменения. Однако так как это довольно громоздкий и трудоемкий процесс (особенно если мы имеем дело с базой данных большого учебного заведения), разработчики систем управления базами данных пришли к выводу, что этот процесс необходимо автоматизировать, т. е. сделать автоматическим. Теперь контроль выполнения этой (и любой другой) функциональной зависимости можно организовывать автоматически при помощи правильного объявления в базовом отношении различных ключей и так называемой декомпозиции (т. е. разбиения чего-либо на несколько самостоятельных частей) этого отношения.

Итак, нашу имеющуюся схему отношения «Сессия» разобьем на две схемы: схему «Студенты», содержащую только информацию о студентах данного учебного заведения, и схему «Сессия», содержащую информацию о последней прошедшей сессии. А затем объявим ключи таким образом, чтобы можно было без труда получить любую необходимую информацию.

Покажем, как будут выглядеть эти новые схемы отношений со своими ключами.

Вариант 2схемы базы данных.

Студенты ( № зачетной книжки , Фамилия, Имя, Отчество),

Primary key (№ зачетной книжки).

Сессия ( № зачетной книжки , Предмет , Оценка),

Primary key (№ зачетной книжки, Предмет),

Foreign key (№ зачетной книжки) references Студенты (№ номер зачетной книжки).

Что мы имеем теперь? В отношении «Студенты» первичный ключ «№ зачетной книжки» функционально определяет остальные три атрибута: «Фамилия», «Имя» и «Отчество». А в отношении «Сессия» составной первичный ключ «№ зачетной книжки, Предмет» также однозначно, т. е. буквально функционально определяет последний атрибут этой схемы отношения – «Оценка». И связь между этими двумя отношениями налажена: она осуществляется посредством внешнего ключа отношения «Сессия» «№ зачетной книжки», который ссылается на одноименный атрибут отношения «Студенты» и при соответствующем запросе представляет всю необходимую информацию.

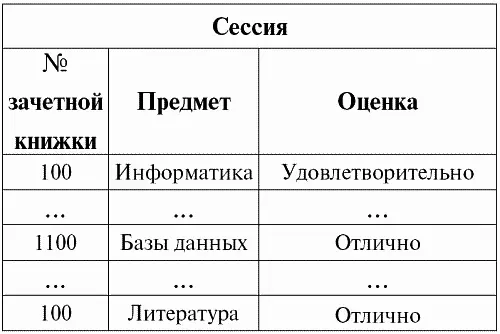

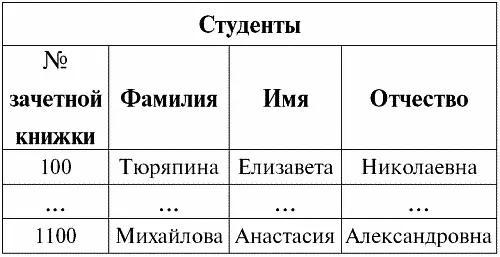

Покажем теперь, как будут выглядеть отношения, представленные таблицами, отвечающие второму варианту задания соответствующих схем баз данных.

Таким образом, мы видим, что целью нормализации в аспекте ограничений, накладываемых функциональными зависимостями, является необходимость навязать любой базе данных требуемые функциональные зависимости при помощи объявлений различного вида первичных, кандидатных и внешних ключей базовых отношений.

На ранних стадиях проектирования баз данных и разработки схем их управления использовались простые и однозначные атрибуты как наиболее продуктивные и рациональные единицы кода. Тогда применяли наряду с простыми и составные атрибуты, а также наряду с однозначными и многозначные атрибуты. Поясним значения каждого из этих понятий.

Составные атрибуты,в отличие от простых, – это атрибуты, составленные из нескольких простых атрибутов.

Многозначные атрибуты,в отличие от однозначных, – это атрибуты, представляющие множество значений.

Приведем примеры простых, составных, однозначных и многозначных атрибутов.

Рассмотрим следующую таблицу, представляющую отношение:

Здесь атрибут «Телефон» – простой, однозначный, а атрибут «Адрес» – простой, но многозначный.

Теперь рассмотрим другую таблицу, с другими атрибутами:

В этом отношении, представленном таблицей, атрибут «Телефоны» – простой, но многозначный, а атрибут «Адреса» – и составной, и многозначный.

Вообще возможны различные комбинации простых или составных атрибутов. В разных случаях таблицы, представляющие отношения, могут выглядеть следующим общим образом:

При нормализации схем базовых отношений программистами может быть использована одна из четырех наиболее распространенных видов нормальных форм: первая нормальная форма (1NF), вторая нормальная форма (2NF), третья нормальная форма (3NF) или нормальная форма Бойса – Кодда (NFBC). Поясним: сокращение NF – это аббревиатура от англоязычного словосочетания Normal Form. Формально, кроме вышеназванных, существуют и другие виды нормальных форм, но вышеназванные – одни из самых востребованных.

В настоящее время разработчики баз данных стараются избегать составных и многозначных атрибутов, чтобы не усложнять написание кода, не перегружать его структуру и не запутывать пользователей. Из этих соображений логически и вытекает определение первой нормальной формы.
