Морис Бах - Архитектура операционной системы UNIX

Рисунок 9.11. Загрузка процессов в случае разбивки временных интервалов на части

Алгоритм подкачки страниц памяти поддерживается на машинах со страничной организацией памяти и с ЦП, имеющим прерываемые команды [27] Если при исполнении команды возникает ошибка, связанная с отсутствием страницы, после обработки ошибки ЦП обязан перезапустить команду, поскольку промежуточные результаты, полученные к моменту возникновения ошибки, могут быть утрачены. . В системах с подкачкой страниц отсутствуют ограничения на размер процесса, связанные с объемом доступной физической памяти. Например, в машинах с объемом физической памяти 1 и 2 Мбайта могут исполняться процессы размером 4 или 5 Мбайт. Ограничение на виртуальный размер процесса, связанное с объемом адресуемой виртуальной памяти, остается в силе и здесь. Поскольку процесс может не поместиться в физической памяти, ядру приходится динамически загружать в память отдельные его части и исполнять их, несмотря на отсутствие остальных частей. В механизме подкачки страниц все открыто для пользовательских программ, за исключением разрешенного процессу виртуального размера.

Процессы стремятся исполнять команды небольшими порциями, которые именуются программными циклами или подпрограммами, используемые ими указатели группируются в небольшие поднаборы, располагаемые в информационном пространстве процесса. В этом состоит суть так называемого принципа "локальности". Деннингом [Denning 68] было сформулировано понятие рабочего множества процесса как совокупности страниц, использованных процессом в последних n ссылках на адресное пространство памяти; число n называется окном рабочего множества. Поскольку рабочее множество процесса является частью от целого, в основной памяти может поместиться больше процессов по сравнению с теми системами, где управление памятью базируется на подкачке процессов, что в конечном итоге приводит к увеличению производительности системы. Когда процесс обращается к странице, отсутствующей в его рабочем множестве, возникает ошибка, при обработке которой ядро корректирует рабочее множество процесса, в случае необходимости подкачивая страницы с внешнего устройства.

На Рисунке 9.12 приведена последовательность используемых процессом указателей страниц, описывающих рабочие множества с окнами различных размеров при условии соблюдения алгоритма замещения "стариков" (замещения страниц путем откачки тех, к которым наиболее долго не было обращений). По мере выполнения процесса его рабочее множество видоизменяется в соответствии с используемыми процессом указателями страниц; увеличение размера окна влечет за собой увеличение рабочего множества и, с другой стороны, сокращение числа ошибок в выполнении процесса. Использование неизменного рабочего множества не практикуется, поскольку запоминание очередности следования указателей страниц потребовало бы слишком больших затрат. Приблизительное соответствие между изменяемым рабочим множеством и пространством процесса достигается путем установки бита упоминания (reference bit) при обращении к странице памяти, а также периодическим опросом указателей страниц. Если на страницу была сделана ссылка, эта страница включается в рабочее множество; в противном случае она "дозревает" в памяти в ожидании своей очереди.

В случае возникновения ошибки из-за обращения к странице, отсутствующей в рабочем множестве, ядро приостанавливает выполнение процесса до тех пор, пока страница не будет считана в память и не станет доступной процессу. Когда страница будет загружена, процесс перезапустит ту команду, на которой выполнение процесса было приостановлено из-за ошибки. Таким образом, работа подсистемы замещения страниц распадается на две части: откачка редко используемых страниц на устройство выгрузки и обработка ошибок из-за отсутствия нужной страницы. Такое общее толкование механизма замещения страниц, конечно же, выходит за пределы одной конкретной системы. Оставшуюся часть главы мы посвятим более детальному рассмотрению особенностей реализации этого механизма в версии V системы UNIX.

Для поддержки функций управления памятью на машинном (низком) уровне и для реализации механизма замещения страниц ядро использует 4 основные структуры данных: записи таблицы страниц, дескрипторы дисковых блоков, таблицу содержимого страничных блоков (page frame data table — сокращенно: pfdata) и таблицу использования области подкачки. Место для таблицы pfdata выделяется один раз на все время жизни системы, для других же структур страницы памяти выделяются динамически.

Из главы 6 нам известно, что каждая область располагает своими таблицами страниц, с помощью которых осуществляется доступ к физической памяти. Каждая запись таблицы страниц (Рисунок 9.13) состоит из физического адреса страницы, кода защиты, в разрядах которого описываются права доступа процесса к странице (на чтение, запись и исполнение), а также следующих двоичных полей, используемых механизмом замещения страниц:

• бит доступности

• бит упоминания

• бит модификации

• бит копирования при записи

• "возраст" страницы

Установка бита доступности свидетельствует о правильности содержимого страницы памяти, однако из того, что бит доступности выключен, не следует с необходимостью то, что ссылка на страницу недопустима, в чем мы убедимся позже. Бит упоминания устанавливается в том случае, если процесс делает ссылку на страницу, а бит модификации — в том случае, если процесс скорректировал содержимое страницы. Установка бита копирования при записи, производимая во время выполнения системной функции fork, свидетельствует о том, что ядру в случае, когда процесс корректирует содержимое страницы, следует создавать ее новую копию. Наконец, "возраст" страницы говорит о продолжительности ее пребывания в составе рабочего множества процесса. Биты доступности, копирования при записи и "возраст" страницы устанавливаются ядром, биты упоминания и модификации — аппаратным путем; в разделе 9.2.4 рассматриваются конфигурации, в которых эти возможности не поддерживаются аппаратурой.

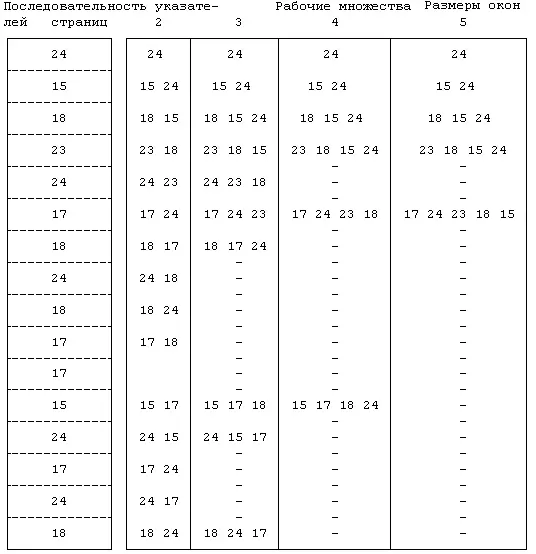

Рисунок 9.12. Рабочее множество процесса

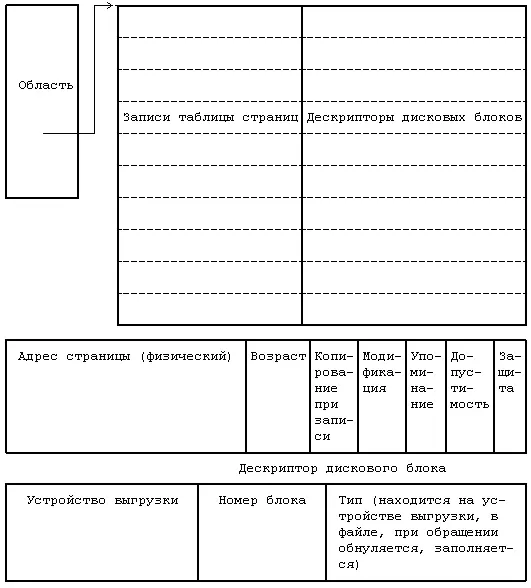

Рисунок 9.13. Записи таблицы страниц и дескрипторы дисковых блоков
