Морис Бах - Архитектура операционной системы UNIX

fd = open("/dev/ttyxy", O_RDWR);

ioctl(fd, PUSH, TTYLD);

где PUSH — имя команды, а TTYLD — число, идентифицирующее модуль строкового интерфейса. Не существует ограничения на количество модулей, могущих быть выдвинутыми в поток. Процесс может выталкивать модули из потока в порядке поступления, "первым пришел — первым вышел", используя еще один вызов системной функции ioctl

ioctl(fd, POP, 0);

При том, что модуль строкового интерфейса выполняет обычные функции по управлению терминалом, соответствующее ему устройство может быть средством сетевой связи вместо того, чтобы обеспечивать связь с одним-единственным терминалом. Модуль строкового интерфейса работает одинаково, независимо от того, какого типа модуль расположен ниже него. Этот пример наглядно демонстрирует повышение гибкости вследствие соединения модулей ядра.

Пайк описывает реализацию мультиплексных виртуальных терминалов, использующую потоки (см. [Pike 84]). Пользователь видит несколько виртуальных терминалов, каждый из которых занимает отдельное окно на экране физического терминала. Хотя в статье Пайка рассматривается схема для интеллектуальных графических терминалов, она работала бы и для терминалов ввода-вывода тоже; каждое окно занимало бы целый экран и пользователь для переключения виртуальных окон набирал бы последовательность управляющих клавиш.

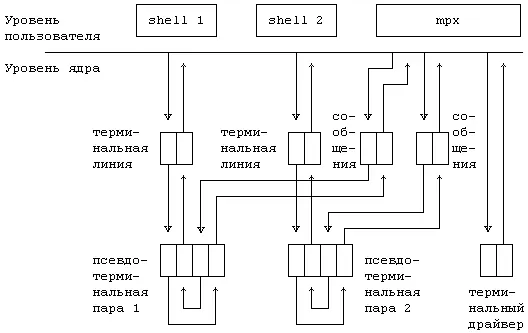

Рисунок 10.23. Отображение виртуальных окон на экране физического терминала

На Рисунке 10.23 показана схема расположения процессов и модулей ядра. Пользователь вызывает процесс mpx, контролирующий работу физического терминала. Mpx читает данные из линии физического терминала и ждет объявления об управляющих событиях, таких как создание нового окна, переключение управления на другое окно, удаление окна и т. п.

Когда mpx получает уведомление о том, что пользователю нужно создать новое окно, он создает процесс, управляющий новым окном, и поддерживает связь с ним через псевдотерминал. Псевдотерминал — это программное устройство, работающее по принципу пары: выходные данные, направляемые к одной составляющей пары, посылаются на вход другой составляющей; входные данные посылаются тому модулю потока, который расположен выше по течению. Для того, чтобы открыть окно (Рисунок 10.24), mpx назначает псевдотерминальную пару и открывает одну из составляющих пары, направляя поток к ней (открытие драйвера служит гарантией того, что псевдотерминальная пара не была выбрана раньше). Mpx ветвится и новый процесс открывает другую составляющую псевдотерминальной пары. Mpx выдвигает модуль управления сообщениями в псевдотерминальный поток, чтобы преобразовывать управляющие сообщения в информационные (об этом в следующем параграфе), а порожденный процесс помещает в псевдотерминальный поток модуль строкового интерфейса перед запуском shell'а. Этот shell теперь выполняется на виртуальном терминале; для пользователя виртуальный терминал неотличим от физического.

/* предположим, что дескрипторы файлов 0 и 1 уже относятся к физическому терминалу */

for (;;) { /* цикл */

выбрать(ввод);

/* ждать ввода из какой-либо линии */

прочитать данные, введенные из линии;

переключить(линию с вводимыми данными) {

если выбран физический терминал: /* данные вводятся по линии физического терминала */

if (считана управляющая команда) { /* например, создание нового окна */

открыть свободный псевдотерминал;

пойти по ветви нового процесса:

if (процесс родительский) {

выдвинуть интерфейс сообщений в сторону mpx;

continue; /* возврат в цикл "для" */

}

/* процесс-потомок */

закрыть ненужные дескрипторы файлов;

открыть другой псевдотерминал из пары, выбрать stdin, stdout, stderr;

выдвинуть строковый интерфейс терминала;

запустить shell; /* подобно виртуальному терминалу */

}

/* "обычные" данные, появившиеся через виртуальный терминал */

демультиплексировать считывание данных с физического терминала, снять заголовки и вести запись на соответствующий псевдотерминал;

continue; /* возврат в цикл "для" */

если выбран логический терминал: /* виртуальный терминал связан с окном */

закодировать заголовок, указывающий назначение информации окна;

переписать заголовок и информацию на физический терминал;

continue; /* возврат в цикл "для" */

}

}

Рисунок 10.24. Псевдопрограмма мультиплексирования окон

Процесс mpx является мультиплексором, направляющим вывод данных с виртуальных терминалов на физический терминал и демультиплексирующим ввод данных с физического терминала на подходящий виртуальный. Mpx ждет поступления данных по любой из линий, используя системную функцию select. Когда данные поступают от физического терминала, mpx решает вопрос, являются ли поступившие данные управляющим сообщением, извещающим о необходимости создания нового окна или удаления старого, или же это информационное сообщение, которое необходимо разослать процессам, считывающим информацию с виртуального терминала. В последнем случае данные имеют заголовок, идентифицирующий тот виртуальный терминал, к которому они относятся; mpx стирает заголовок с сообщения и переписывает данные в соответствующий псевдотерминальный поток. Драйвер псевдотерминала отправляет данные через строковый интерфейс терминала процессам, осуществляющим чтение. Обратная процедура имеет место, когда процесс ведет запись на виртуальный терминал; mpx присоединяет заголовок к данным, информируя физический терминал, для вывода в какое из окон предназначены эти данные.

Если процесс вызывает функцию ioctl с виртуального терминала, строковый интерфейс терминала задает необходимые установки терминала для его виртуальной линии; для каждого из виртуальных терминалов установки могут быть различными. Однако, на физический терминал должна быть послана и кое-какая информация, зависящая от типа устройства. Модуль управления сообщениями преобразует управляющие сообщения, генерируемые функцией ioctl, в информационные сообщения, предназначенные для чтения и записи их процессом mpx, и эти сообщения передаются на физическое устройство.

Ричи упоминает о том, что им была предпринята попытка создания потоков только с процедурами "вывода" или только с процедурами обслуживания. Однако, процедура обслуживания необходима для управления потоками данных, так как модули должны иногда ставить данные в очередь, если соседние модули на время закрыты для приема данных. Процедура "вывода" так же необходима, поскольку данные должны иногда доставляться в соседние модули незамедлительно. Например, строковому интерфейсу терминала нужно вести эхо-сопровождение ввода данных на терминале в темпе с процессом. Системная функция write могла бы запускать процедуру "вывода" для следующей очереди непосредственно, та, в свою очередь, вызывала бы процедуру "вывода" для следующей очереди и так далее, не нуждаясь в механизме диспетчеризации. Процесс приостановился бы в случае переполнения очередей для вывода. Однако, со стороны ввода модули не могут приостанавливаться, поскольку их выполнение вызывается программой обработки прерываний, иначе был бы приостановлен совершенно безобидный процесс. Связь между модулями не должна быть симметричной в направлениях ввода и вывода, хотя это и делает схему менее изящной.
