Поскольку в системе UNIX новые процессы создаются с помощью системной функции fork, к тому моменту, когда клиент попытается выполнить подключение, обслуживающий процесс уже должен существовать. Если бы в момент создания нового процесса удаленное ядро получало запрос на подключение (по каналам межмашинной связи), возникла бы несогласованность с архитектурой системы. Чтобы избежать этого, некий процесс, обычно init, порождает обслуживающий процесс, который ведет чтение из канала связи, пока не получает запрос на обслуживание, после чего в соответствии с некоторым протоколом выполняет установку соединения. Выбор сетевых средств и протоколов обычно выполняют программы клиента и сервера, основываясь на информации, хранящейся в прикладных базах данных; с другой стороны, выбранные пользователем средства могут быть закодированы в самих программах.

В качестве примера рассмотрим программу uucp, которая обслуживает пересылку файлов в сети и исполнение команд на удалении (см. [Nowitz 80]). Процесс-клиент запрашивает в базе данных адрес и другую маршрутную информацию (например, номер телефона), открывает автокоммутатор, записывает или проверяет информацию в дескрипторе открываемого файла и вызывает удаленную машину. Удаленная машина может иметь специальные линии, выделенные для использования программой uucp; выполняющийся на этой машине процесс init порождает getty-процессы — серверы, которые управляют линиями и получают извещения о подключениях. После выполнения аппаратного подключения процесс-клиент регистрируется в системе в соответствии с обычным протоколом регистрации: getty-процесс запускает специальный интерпретатор команд, uucico, указанный в файле "/etc/passwd", а процесс-клиент передает на удаленную машину последовательность команд, тем самым заставляя ее исполнять процессы от имени локальной машины.

Сетевое взаимодействие в системе UNIX представляет серьезную проблему, поскольку сообщения должны включать в себя как информационную, так и управляющую части. В управляющей части сообщения может располагаться адрес назначения сообщения. В свою очередь, структура адресных данных зависит от типа сети и используемого протокола. Следовательно, процессам нужно знать тип сети, а это идет вразрез с тем принципом, по которому пользователи не должны обращать внимания на тип файла, ибо все устройства для пользователей выглядят как файлы. Традиционные методы реализации сетевого взаимодействия при установке управляющих параметров в сильной степени полагаются на помощь системной функции ioctl, однако в разных типах сетей этот момент воплощается по-разному. Отсюда возникает нежелательный побочный эффект, связанный с тем, что программы, разработанные для одной сети, в других сетях могут не заработать.

Чтобы разработать сетевые интерфейсы для системы UNIX, были предприняты значительные усилия. Реализация потоков в последних редакциях версии V располагает элегантным механизмом поддержки сетевого взаимодействия, обеспечивающим гибкое сочетание отдельных модулей протоколов и их согласованное использование на уровне задач. Следующий раздел посвящен краткому описанию метода решения данных проблем в системе BSD, основанного на использовании гнезд.

В предыдущем разделе было показано, каким образом взаимодействуют между собой процессы, протекающие на разных машинах, при этом обращалось внимание на то, что способы реализации взаимодействия могут быть различаться в зависимости от используемых протоколов и сетевых средств. Более того, эти способы не всегда применимы для обслуживания взаимодействия процессов, выполняющихся на одной и той же машине, поскольку в них предполагается существование обслуживающего (серверного) процесса, который при выполнении системных функций open или read будет приостанавливаться драйвером. В целях создания более универсальных методов взаимодействия процессов на основе использования многоуровневых сетевых протоколов для системы BSD был разработан механизм, получивший название "sockets" (гнезда) (см. [Berkeley 83]). В данном разделе мы рассмотрим некоторые аспекты применения гнезд (на пользовательском уровне представления).

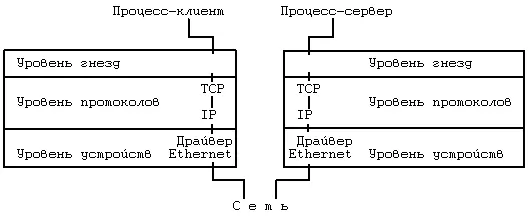

Рисунок 11.18. Модель с использованием гнезд

Структура ядра имеет три уровня: гнезд, протоколов и устройств (Рисунок 11.18). Уровень гнезд выполняет функции интерфейса между обращениями к операционной системе (системным функциям) и средствами низких уровней, уровень протоколов содержит модули, обеспечивающие взаимодействие процессов (на рисунке упомянуты протоколы TCP и IP), а уровень устройств содержит драйверы, управляющие сетевыми устройствами. Допустимые сочетания протоколов и драйверов указываются при построении системы (в секции конфигурации); этот способ уступает по гибкости вышеупомянутому потоковому механизму. Процессы взаимодействуют между собой по схеме клиент-сервер: сервер ждет сигнала от гнезда, находясь на одном конце дуплексной линии связи, а процессы-клиенты взаимодействуют с сервером через гнездо, находящееся на другом конце, который может располагаться на другой машине. Ядро обеспечивает внутреннюю связь и передает данные от клиента к серверу.

Гнезда, обладающие одинаковыми свойствами, например, опирающиеся на общие соглашения по идентификации и форматы адресов (в протоколах), группируются в домены (управляемые одним узлом). В системе BSD 4.2 поддерживаются домены: "UNIX system" — для взаимодействия процессов внутри одной машины и "Internet" (межсетевой) — для взаимодействия через сеть с помощью протокола DARPA (Управление перспективных исследований и разработок Министерства обороны США) (см. [Postel 80] и [Postel 81]). Гнезда бывают двух типов: виртуальный канал (потоковое гнездо, если пользоваться терминологией Беркли) и дейтаграмма. Виртуальный канал обеспечивает надежную доставку данных с сохранением исходной последовательности. Дейтаграммы не гарантируют надежную доставку с сохранением уникальности и последовательности, но они более экономны в смысле использования ресурсов, поскольку для них не требуются сложные установочные операции; таким образом, дейтаграммы полезны в отдельных случаях взаимодействия. Для каждой допустимой комбинации типа домен-гнездо в системе поддерживается умолчание на используемый протокол. Так, например, для домена "Internet" услуги виртуального канала выполняет протокол транспортной связи (TCP), а функции дейтаграммы — пользовательский дейтаграммный протокол (UDP).

Существует несколько системных функций работы с гнездами. Функция socket устанавливает оконечную точку линии связи.
