Данным способом можно соединить любое количество компьютеров. При соединении двух машин используют специальный кросс-овер кабель, распайка контактов которого отличается от стандартного патч-корда (см. главу 6, раздел «Оборудование для создания сети на основе витой пары», подраздел «Патч-корд»).

Такой способ соединения наиболее практичен, так как позволяет использовать интегрированный в материнскую плату сетевой контроллер и получать приличную скорость передачи данных. При небольшой длине кабеля вполне реально добиться теоретически возможной скорости используемого стандарта.

Все современные персональные компьютеры имеют два, а некоторые даже четыре встроенных USB-порта, поэтому в появлении средств соединения двух компьютеров через специальный USB-кабель нет ничего удивительного.

Скорость работы USB-порта, особенно стандарта 2.0, очень высокая, что позволяет организовать эффективное соединение двух компьютеров. При этом теоретически можно достичь скорости 480 Мбит/с. С другой стороны, создание подобного соединения потребует поиска соответствующего кабеля.

Соединение через Fire Wire-порт – еще один вид соединения, обладающий высокой скоростью передачи данных, которая может достигать 400 Мбит/с.

Все современные модели материнских плат оснащают двумя и более Fire Wire-портами, так почему не использовать их для организации быстрого соединения? Недостаток данного соединения – кабель, который достаточно сложно найти.

Наверняка в последнее время вы часто слышите словосочетание «домашняя сеть». Может быть, вам даже предлагают подключиться к такой сети. Не пугайтесь: это явление нормальное и повсеместное. Домашние сети возникают как грибы после дождя, и это хорошо, так как позволяет пользователям компьютеров получать понравившиеся информационные услуги не только на работе, но и дома.

Стоит сразу оговориться, что слово «домашняя» в этом случае принимает несколько другое значение, чем обычно. Оно не имеет ничего общего с домашним уютом, домашними тапочками или халатом. В случае с сетями слово «домашняя» стоит ассоциировать со словом «домовая». Домовая сеть, то есть сеть, построенная в доме, между домами, между кварталами и т. п. Поскольку слово «домовая» звучит явно некрасиво, его место заняло слово «домашняя».

Таким образом, обычно домашняя сеть – это полноценная локальная сеть, однако построенная без строгого соблюдения топологий, стандартов и т. д. Почему так? Все очень просто. Поскольку жилая квартира – не офис, не каждый согласится буравить стены, пробивать оконные рамы и разрешать другие подобные действия, чтобы подключить свой компьютер (компьютеры) к сети. В этом случае создатели домашней сети, как правило, идут навстречу пользователям, предлагая им альтернативный вариант. Вот и получается, что компьютеры подключаются любым доступным (быстрым, дешевым, легко ремонтируемым) способом. Соответственно проводка, если таковая используется, может находиться в самых невероятных местах.

На практике чаще всего встречаются домашние сети, которые в своей основе используют топологию «звезда» с применением кабеля на основе витой пары и сетевого стандарта Ethernet 802.3 100Base-TX. Кроме того, здесь же уживаются и беспроводные, и оптоволоконные сегменты для удлинения сети.

Если вы были последовательны, то уже успели познакомиться с основными типами и топологиями сетей, а также сетевыми стандартами. Как и любая другая область жизни и работы человека, все действия находятся под неусыпным контролем разного рода законов и стандартов. Иначе и быть не может, так как в противном случае начинается хаос. Например, благодаря этим стандартам производители знают, какими параметрами и функциями должно обладать производимое ими оборудование, чтобы работать в тех или иных условиях.

Что касается любого типа сети, она подчиняется своим правилам и стандартам, роль которых выполняют модель взаимодействий ISO/OSI и протоколы передачи данных.

Пожалуй, ключевым понятием в стандартизации сетей и всего, что к ним относится, является модель взаимодействия открытых систем (Open System Interconnection, OSI), разработанная «Международной организацией по стандартизации» (International Standards Organization, ISO). На практике применяется название модель ISO/OSI.

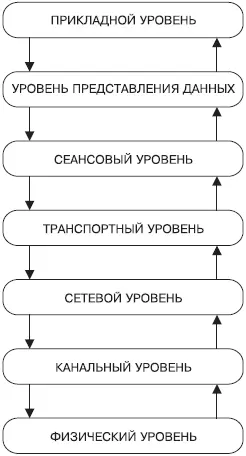

Описываемая модель состоит из семи уровней (рис. 5.1), каждый из которых отвечает за определенный круг задач, осуществляя их с помощью заложенных в этот уровень алгоритмов – стандартов. Поскольку главная задача – выполнить глобальную цель, то уровни связаны между собой посредством интерфейсов (процедуры взаимодействия, протоколы). Таким образом, выполнив свою часть задачи, нижестоящий уровень передает готовые данные вышестоящему. Если эти сведения по какой-то причине не соответствуют шаблону, то они возвращаются обратно на предыдущий уровень для доработки. Получается, что, когда информация пройдет всю цепочку из семи уровней, на выходе будут готовые к «употреблению» данные.

Рис. 5.1. Уровни модели ISO/OSI

Главное отличие между проводными (Ethernet 802.3) и беспроводными (IEEE 802.11) сетями кроется только в двух нижних уровнях – физическом и канальном. Остальные уровни работают абсолютно одинаково и никаких отличий не имеют.

Рассмотрим уровни модели ISO/OSI подробнее.

Физический уровень – самый первый, нижний уровень. Фактически он представляет собой аппаратную часть сети и описывает способ передачи данных, используя для этого любой имеющийся канал связи: проводной или беспроводной. Исходя из среды передачи данных должно использоваться соответствующее сетевое оборудование с соответствующими параметрами передачи данных, учитывая всевозможные особенности канала, такие как полосы пропускания, защита от помех, уровень сигнала, кодирование, скорость передачи данных в физической среде и т. п.

По сути, всю описанную работу вынуждено выполнять сетевое оборудование: сетевая карта, мост, маршрутизатор и т. д.

Физический уровень – один из уровней, который отличает беспроводные сети от проводных. Главная разница между ними – среда передачи данных. В первом случае это радиоволны определенной частоты или инфракрасное излучение, во втором – любая физическая линия, например коаксиал, витая пара, оптоволокно, электрическая проводка и т. д.
