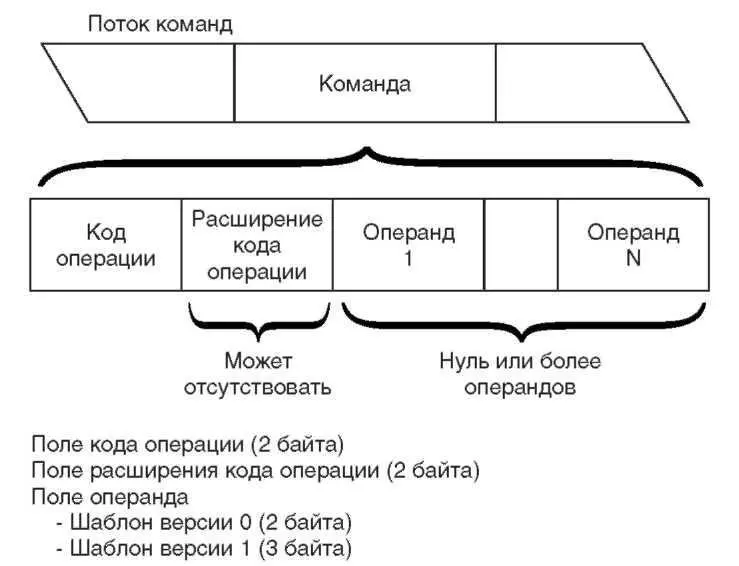

Рисунок 4.8 Формат команд MI

На рисунке 4.8 показан формат команд ОРМ MI в потоке команд. Команда состоит из кода операции, необязательного расширения кода операции, а также нуля или более операндов. MI проектировался в расчете на последующие расширения, так что формат команды допускает увеличение числа команд и операндов. Код операции и его расширение представляют собой 16-разрядные поля. Поле операнда, используемое как индекс в ODV, первоначально на System/38 имело длину 16 бит, но затем было расширено до 24 бит. Это означает, что в программе может быть до 16 миллионов (224) разных операндов, и эта цифра может быть увеличена.

Экономия памяти не была слишком важна для шаблона программы. Например, команда арифметического сложения заняла бы 2 байта для кода операции, 2 байта — для расширения кода операции и 9 байтов — для операндов. Получается 13 байтов, и мы еще не учли пространство для операндов в ODT. Не удивительно, что пользователи System/36 были недовольны объемом дискового пространства, занимаемого программами.

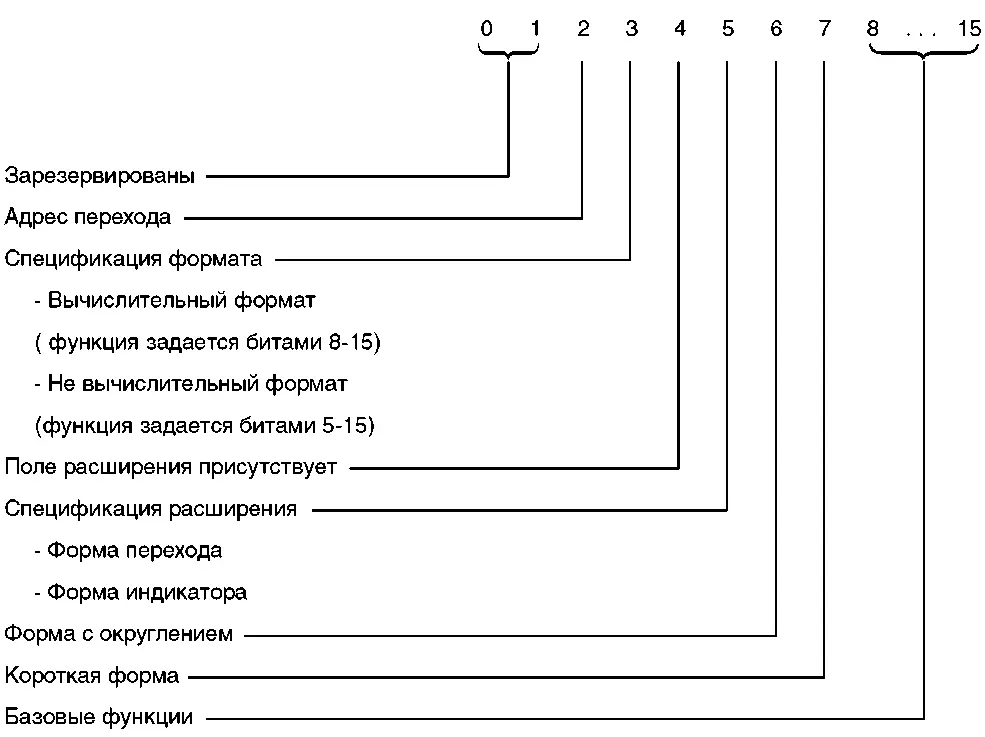

В таблице 4.14 показано назначение битов кода операции MI. Бит 3 задает вычислительный или невычислительный формат команды. Во втором случае функция, которая должна быть выполнена, закодирована в битах 5-15 кода операции. Функция, выполняемая вычислительной командой, задается битами 8-15. В этом случае, как в примере с арифметическим сложением, биты 5-7 содержат дополнительную информацию о команде.

Бит 6 вычислительного формата указывает, должно ли производиться округление. Обычно, округление характерно для арифметики с плавающей запятой, однако, проектировщики MI имели в виду не это. AS/400 — это машина для коммерческих расчетов, и округление, используемое в MI — это десятичное округление. Десятичные данные рассматриваются как данные с плавающей десятичной запятой.

Бит 7 указывает на сокращенную форму команды, что также имеет смысл только для вычислительных команд. В нашем примере арифметического сложения участвуют три операнда. Два из них складываются, и результат помещается в третий, то есть два первых операнда не изменяются. Сокращенная команда также складывает первые два операнда, но результат помещается в первый операнд. Таким образом, сокращенная команда использует формат только с двумя операндами.

Таблица 4.1 Назначение битов кода операции

Наконец, в вычислительном формате имеются два бита, описывающих расширение кода операции. Биты 4 и 5 определяют наличие расширения и если таковое присутствует — способ его использования. Это требует более подробного объяснения.

Расширение кода операции MI занимает следующие 16 бит команды и имеет две формы: опция перехода и опция индикации. Наличие расширения задается установкой бита 4, а в положительном случае разряд 5 выбирает опцию перехода или индикации.

В случае использования опции перехода расширение кода операции делится на четыре 4-разрядных поля. Каждое из них применяется для определения возможностей перехода для данной команды. В процессе исполнения любой вычислительной команды MI возможен условный переход. Другими словами, в зависимости от результатов вычисления следующая команда MI может быть выбрана из некоторого другого места последовательности команд.

Рассмотрим первое 4-разрядное поле расширения. Значение 1 (двоичное 0001) в этом поле означает переход в том случае, если в результате вычисления получено положительное число. Значение 2 (двоичное 0010) задает переход при отрицательном значении результата. Если же поле имеет значение 4 (двоичное 0100), то переход выполняется при результате равном 0. Имеются также значения для перехода при ненулевом, неположительном, неотрицательном и не ненулевом результате. Кроме того, та же самая комбинация битов может иметь разный смысл для разных типов команд. Например, команда сравнения интерпретирует биты иначе, чем команда сложения.

Если условие перехода, заданное первым 4-разрядным полем выполнено, то цель перехода может быть найдена за последним операндом команды. Если условие перехода не выполнено, то будет исполняться следующая команда по порядку. Такие возможности команд приводят к увеличению их длины.

Так как каждое из четырех 4-разрядных полей расширения используется для задания условия перехода, то каждая вычислительная команда может содержать до

четырех условий и до четырех целей перехода. Если нужно менее четырех условий, то значение 0 задает отсутствие перехода.

Возможность MI выполнять переход в четыре точки после каждой вычислительной команды обеспечивает набору команд большую мощность за счет их удлинения. В примере с арифметическим сложением — до четырех целей перехода, что увеличивает длину команды еще на 12 байтов. Команда может занимать в памяти до 25 байтов. Это не создает проблем во время выполнения, так как команды: MI не исполняются непосредственно. Однако размер программы увеличивается.

Опция индикатора работает аналогично опции перехода. Расширение содержит те же четыре 4-разрядных поля с теми же возможными значениями. Отличие в том, что вместо перехода при выполнении условия устанавливается индикатор. Индикатор представляет собой переменную в памяти, содержащую десятичные значения 1 или 0. Если в процессе выполнения вычислительной команды условие, заданное 4-разрядным полем, выполнено, то индикатор устанавливается в значение 1, в противном случае —в значение 0. Как и в случае перехода, в команде может быть задано до четырех индикаторов, которые указываются следом за операндами.

Многие читатели узнали в этом описании индикаторы RPG. Возможность установить индикатор и затем, в зависимости от его значения, выполнить некоторое действие восходит к оборудованию обработки единичных записей. Индикаторы RPG поддерживаются набором команд MI непосредственно [ 38 ] Многие годы ходила шутка, что безотказный прием для того, чтобы собрать большую аудиторию на конференции пользователей — включить слово «индикатор» в название презентации. По общему мнению, зал будет забит до отказа. . На первый взгляд, эта возможность кажется устаревшей. Однако многие самые современные RISC-процессоры используют прием записи в регистр значения 0 или 1 для индикации результата вычисления. То есть, индикаторы живы и в добром здравии.
