Рисунок 8.1 иллюстрирует отображение объектов на виртуальные адреса ниже уровня MI. Физическое расположение разных фрагментов объектов здесь показано на примере двух: программы и пространства. Для простоты восприятия даны очень маленькие объекты, но концепция неизменна для объектов любого размера. Кроме того, на рисунке изображены два основных компонента управления памятью SLIC: управление вспомогательной памятью и управление основной памятью. Вкратце, их функции таковы: управление вспомогательной памятью распределяет виртуальным адресам объекта дисковое пространство, а управление основной памятью руководит перемещениями между дисковой и основной памятью.

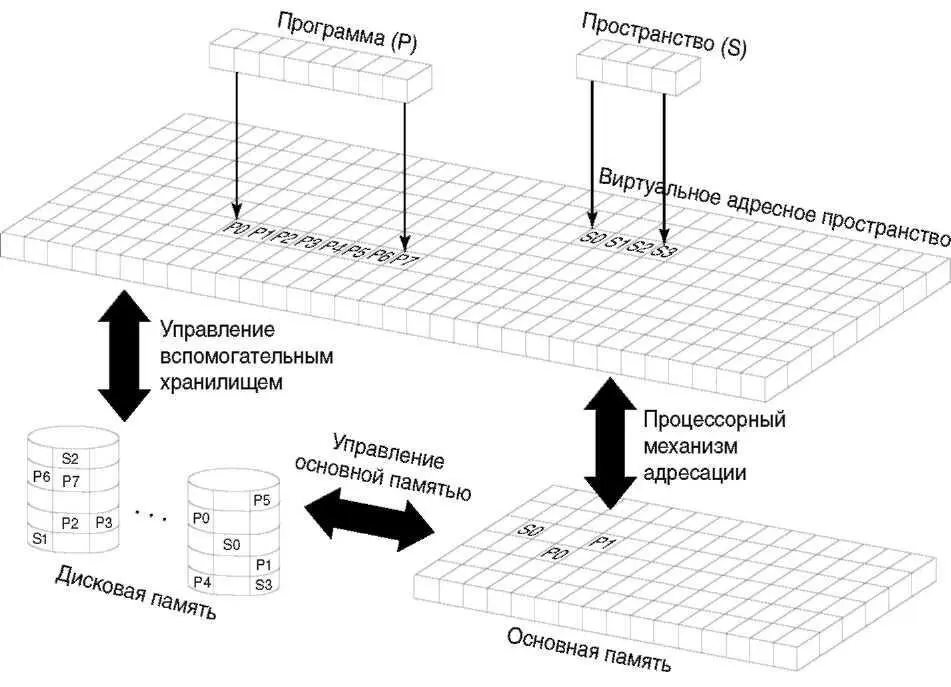

Рисунок 8.1. Объекты в одноуровневом хранилище

На рисунке видно, что память состоит из соответствующих экранам из предыдущей аналогии, страничных фреймов (их называют так, потому что они содержат страницы), размер которых на машинах IMPI был равен 512 байтам, а теперь на PowerPC — 4 КБ (4 096 байтов). Объект на диске разделен на страницы того же размера, что и страницы памяти. Со страницей диска связан виртуальный адрес объекта. Он может обозначать любой байт в пространстве объекта, и следовательно, указывать в середину страницы. Большой объект может занимать несколько страниц, но система спроектирована так, что на странице не могут содержаться части более чем одного объекта.

Удивительно, но мне часто задают вопрос: «Для чего нужна виртуальная адресация до байта? Почему не адресовать просто объекты, как это делают команды MI?». Для полного ответа, необходимо начать с того, что AS/400 (как CISC, так и RISC-мо-дели) работают на самых обычных процессорах, получающих команды и данные из памяти. Механизм адресации процессора, показанный на рисунке 8.1, ничего «не знает» об объектах. Системные объекты MI находятся в памяти, и процессор использует побайтную адресацию для получения информации о них: записей файла, команд программы и т. д. Процессор IMPI использует для доступа к памяти 48-разрядный виртуальный адрес, транслируя его в реальный; процессор PowerPC — эффективные адреса, которые транслирует сначала в виртуальные, а потом в реальные адреса. В обоих процессорах адреса следующей команды и используемых данных хранятся в аппаратных регистрах.

Страница, перенесенная в память одним процессом (заданием), становится доступной любому другому. Множество заданий могут использовать команды программ совместно. Записи, считанные из базы данных последними, вероятно, все еще находятся в памяти. Объем дискового ввода-вывода значительно сокращается при многократном считывании одних и тех же записей. Предположим, что в нашем примере чтения базы данных используется индекс, разделяемый с другими пользователями системы. Если этот индекс был недавно считан одним из них, то часть или весь индекс, вероятно, все еще в памяти, и не нужно ждать выборки страниц индекса с диска. В обычной системе с более ограниченными возможностями разделения данных в память пришлось бы перенести новую копию индекса, несмотря на то, что одна там уже есть.

Получив виртуальный адрес, аппаратура сначала проверяет, не присутствует ли уже соответствующая страница в памяти. Если она там, то она и используется. Если нет, то отсутствующая страница будет считана с диска.

Трансляция виртуального адреса в реальный состоит в поиске в страничной таблице, расположенной в памяти, страничного фрейма, соответствующего виртуальному адресу. Аппаратный просмотр таблицы страниц в поисках группы записей PTEG (page table entry group) ведется с помощью алгоритма хеширования (описывается далее в этой главе). Каждая PTEG содержит восемь записей таблицы страниц, которые просматриваются по одной. Если заданная страница не найдена, то происходит страничная ошибка — аппаратное прерывание, по которому управление основной памятью SLIC определяет дисковый адрес, соответствующий виртуальному, и обращается к процессору ввода-вывода с просьбой прочитать страницу с диска.

Для ускорения поиска страниц, использовавшихся последними, процессор содержит набор регистров, называемый справочным буфером трансляции TLB (translation lookaside buffer), где запоминаются последние использовавшиеся записи таблицы страниц. Так как регистры TLB встроены в процессор, то загрузка из памяти, где расположена таблица страниц, при обращении виртуальному адресу недавно использованной страницы, не требуется. Если же виртуального адреса в TLB нет, то на следующей стадии процесса трансляции аппаратура обращается к таблице страниц.

Процессоры PowerPC, используемые в последних моделях AS/400, могут также работать в режиме неактивных тегов. Данный режим никогда не используется OS/400, но для полноты описания поговорим и о его адресации. Итак, если процессор PowerPC работает в режиме неактивных тегов, то аппаратура сначала обращается к справочному буферу сегментов SLB (segment lookaside buffer) — другому набору регистров микросхемы процессора, содержащему использованные последними фрагменты таблицы сегментов. Если совпадения в регистрах SLB не найдено, то аппаратура обращается к таблице сегментов в памяти перед тем, как обратиться к регистрам TLB и таблице страниц. Другими словами, в режиме неактивных тегов процесс трансляции адресов трехшаговый: эффективный — виртуальный — реальный.

Для сообщения процессору ввода-вывода о страничной ошибке SLIC использует адрес другого типа, называемый адресом прямого сохранения (direct store address). Такие адреса употребляются при взаимодействии с любым внешним устройством. Они начинаются с шестнадцатиричного значения 801. Часть адреса прямого сохранения передается непосредственно процессу, управляющему внешним устройством.

Когда страница переносится с диска, она замещает в памяти страницу, которая давно не использовалась. С любой страницей связаны специальные разряды, которые устанавливаются при каждом обращении к ней. Измененные страницы также помечаются, чтобы в случае замещения в памяти они были записаны обратно на диск.

Память содержит команды программ, данные и указатели. Под данными здесь понимается все, что не является исполняемой командой или указателем: все объекты OS/400, кроме объектов-программ, а также неисполняемые части объектов-программ. Сравните этот подход с подходом команды «WRSYSSTS» (Work With System Status), которая различает только страничные ошибки, связанные с работой базы данных, и все остальные. Страничные ошибки базы данных относятся только к физическим и логическим файлам. Прочие страничные ошибки, такие как ошибки для программы, курсора или любого пространства из нашего примера последовательного чтения относятся ко все остальным.
