В разделах 4.4.1–4.4.3 рассматриваются различные топологии подключения устройств, которые формируют сеть хранения данных на базе Fibre Channel. Топологии «точка-точка» (point to point), кольцо с разделяемым доступом (arbitrated loop) и коммутируемая связная архитектура (switched fabric) перечислены в порядке возрастания их сложности.

Технология Fibre Channel поддерживает подключение по топологии «точка-точка». В этом случае сервер обычно подключается к выделенной подсистеме хранения, причем данные не используются совместно. На рис. 4.1 показана сеть, построенная на основе этой топологии.

Для реализации топологии «точка-точка», как минимум, необходим сервер, адаптер Fibre Channel ( адаптер шины) и устройство хранения (например, жесткий диск или накопитель на магнитной ленте), оснащенное интерфейсом Fibre Channel.

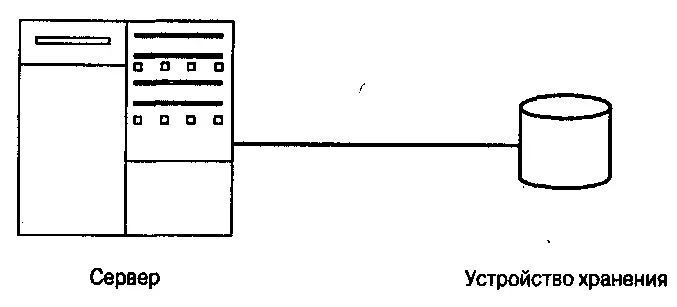

Рис. 4.1. Топология «точка-точка»

Кольцо – это схема логического подключения устройств, при котором данные передаются по логически замкнутому контуру. В кольце с разделением доступа (arbitrated loop) протокол описывает порядок, в котором узел получает разрешение на передачу данных. Кольцо Fibre Channel с разделением доступа (Fibre Channel arbitrated loop – FC-AL) может быть реализовано на базе различных устройств хранения (жестких дисков, накопителей на магнитной ленте), серверов, адаптеров шины и устройств для их подключения. В качестве устройств подключения могут выступать концентраторы или коммутаторы Fibre Channel (см. раздел 4.7.4). На данный момент достаточно указать, что устройства подключения играют важную роль в организации инфраструктуры кольца, в его работе и управлении им.

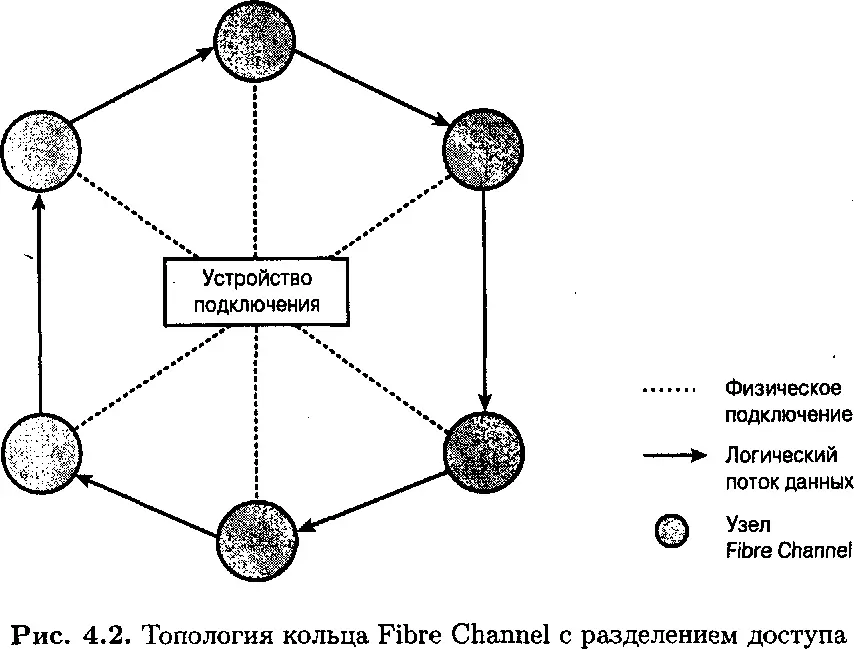

На рис. 4.2 показан пример кольца Fibre Channel с разделением доступа. Конфигурация аналогична физической звезде и логическому кольцу, используемым в локальных сетях на базе технологии Token Ring. Кроме того, как и в сетях Token Ring, данные перемещаются по кольцу в одном направлении. Но, в отличие от Token Ring, устройство может запросить право на передачу данных, а не ждать получения пустого маркера от коммутатора.

Команды Fibre Channel поддерживают согласование и доступ к кольцу для передачи данных. Кроме того, предоставляются команды для назначения адресов портов кольца с разделением доступа (arbitrated-lo, op port addresses – AL-PA) различным узлам кольца. Каждый узел в управляемом кольце Fibre Channel имеет контур для собственного отключения от кольца и сохранения непрерывности кольца в случае ошибки.

Кольца Fibre Channel с разделением доступа могут адресовать до 127 портов, в частности типа NL (дополнительная информация приводится в разделе 4.5), что обусловлено методом указания адреса AL-PA. Один из этих портов зарезервирован для подключения к коммутатору связной архитектуры (см. раздел 4.7.4.3). Остальные 126 портов доступны для предоставления узлам. Практика показывает, что типичные кольца с разделением доступа содержат до 12 узлов, а после подключения 50 узлов производительность падает до такой степени, что имеет смысл перейти на коммутатор связной архитектуры. Кольца с разделяемым доступом позволяют использовать все преимущества Fibre Channel при значительно меньших денежных затратах. Однако стоимость коммутаторов Fibre Channel стремительно снижается, поэтому применение коммутируемых связных архитектур становится все более предпочтительным.

В разделах 4.4.2.1–4.4.2.3 описываются важные концепции, связанные с кольцом Fibre Channel с разделяемым доступом: инициализация кольца, управление кольцом и различные типы колец (закрытые и открытые кольца).

Протокол инициализации кольца Fibre Channel обладает четко определенной структурой. Инициализация выполняется в таких случаях:

при первой установке и запуске кольца;

при подключении нового устройства;

при отключении или перезапуске существующего устройства.

Кольца инициализируются с помощью специальных управляющих кадров. В процессе инициализации выполняются описанные ниже действия.

На время до следующей инициализации выбирается хозяин кольца (loop master). Одной из наиболее важных задач хозяина кольца является назначение адресов различным портам в кольце.

Выполняется назначение адресов в кольце. Значения адресов, присвоенных устройствам, используются для решения конфликтов, когда несколько устройств пытаются одновременно передавать данные. Коммутаторы связных архитектуры имеют наибольший приоритет; они могут выбрать любой произвольный адрес. Портам разрешается получать адрес, который использовался ранее.

Если через один порт организуется передача данных на другой порт, сначала следует выяснить владельца кольца. Для этого порт отправляет специальный кадр, который называется ARB primitive. В этом кадре содержится адрес порта, который намерен получить управление над кольцом. При получении портом кадр ARB primitive передается дальше, если порт не собирается передавать данные. Если порт-получатель намерен сам передавать данные, он сравнивает адрес из ARB primitive с собственным адресом. Если у получателя адрес имеет меньшее значение (больший приоритет), то кадр отправляется дальше, но содержит адрес данного порта. В противном случае кадр ARB primitive отправляется дальше с неизменным адресом. Через некоторое время порт получает кадр ARB primitive со своим адресом обратно. Именно на этом этапе порт получает управление кольцом.

Порт, который выиграл управление кольцом, отправляет кадр 0PN primitive тому порту, которому нужно передать данные. Этот кадр передается дальше промежуточными портами, пока не достигнет целевого порта. Порт отвечает другим кадром ARB primitive, после получения которого портом-инициатором может начинаться сеанс передачи данных. После завершения отправки данных порт-инициатор отправляет кадр CLS primitive. Однако целевой порт может продолжать отправку кадров для завершения сеанса передачи данных, а порт-инициатор должен быть готов принять эти кадры даже после отправки CLS primitive. После завершения отправки кадров целевой порт может ответить на кадр CLS primitive собственным кадром CLS primitive. На этом этапе кольцо готово к началу следующего сеанса передачи данных.

В стандарте Fibre Channel описан необязательный алгоритм предотвращения ситуации, когда устройства с низким приоритетом никогда не получают доступ к кольцу из-за устройств с высоким приоритетом. Этот необязательный алгоритм запрещает устройствам с высоким приоритетом получать
