Хранение нескольких лент может привести к путанице.

Поскольку данные на нескольких серверах часто дублируются, но не синхронизированы, одинаковые данные переносятся и на ленту, поэтому хранение похожих данных на нескольких лентах может привести к путанице.

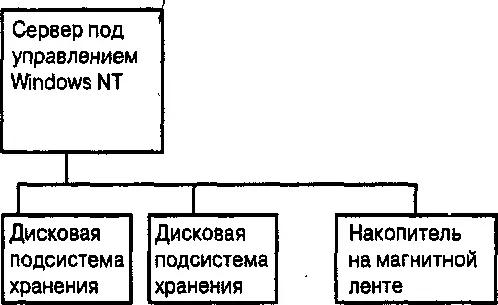

Рис. 5.3. Резервирование DAS

Наконец, но не в последнюю очередь, сервер должен обрабатывать запросы чтения/записи данных между диском и накопителем на магнитной ленте.

Как отмечалось в главе 3, эра хранилищ DAS закончилась с появлением систем типа клиент/сервер, когда клиенты и серверы стали совместно использовать ресурсы локальной сети. Это позволило сформировать архитектуру, в которой к накопителю на магнитной ленте, подключенному к серверу, получают доступ несколько сетевых серверов.

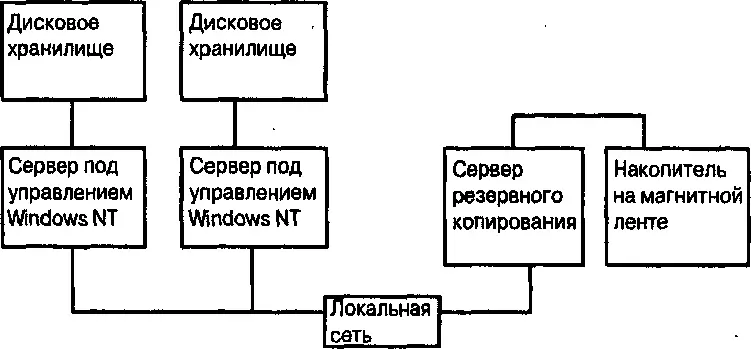

На рис. 5.4 показан типичный сценарий резервирования NAS. В левой области диаграммы указано несколько серверов. Это могут быть серверы приложений или файловые серверы и серверы печати. В правой области находится сервер резервного копирования и подключенный к нему накопитель на магнитной ленте. Этот накопитель может использоваться для резервного копирования информации с нескольких серверов приложений, файловых серверов и серверов печати. Таким образом, резервирование NAS позволяет совместно использовать накопитель на магнитной ленте для резервного копирования данных нескольких серверов, что приводит к снижению общих затрат.

Резервированию NAS свойственны некоторые недостатки.

Операция резервного копирования отражается на пропускной способности локальной сети, что зачастую требует сегментации LAN для перенаправления потоков резервного копирования в отдельный сетевой сегмент.

Время работы узлов увеличивается. Другими словами, возрастает время, в течение которого серверы должны быть доступны для обслуживания пользовательских запросов и транзакций. Кроме того, увеличивается объем данных, хранящихся на сервере, что требует большего времени на резервирование этих данных.

Рис. 5.4. Схема резервирования NAS

Учитывая актуальность описанных проблем, обеспечение эффективности резервного копирования становится единственным критерием при проектировании сетей и определении точного количества необходимых устройств резервирования.

Развитие сетей хранения данных привело к появлению новых концепций резервного копирования. Новые возможности основаны та том, что сеть хранения данных может обеспечить достаточную пропускную способность между любыми двумя устройствами и, в зависимости от топологии, способна предоставить одновременную связь с малыми задержками между несколькими парами устройств. С другой стороны, использование топологии кольца Fibre Channel с количеством устройств больше 30 не дает возможности создавать несколько соединений с высокой пропускной способностью и малыми задержками, так как общая пропускная способность кольца будет совместно разделена между всеми подключенными устройствами.

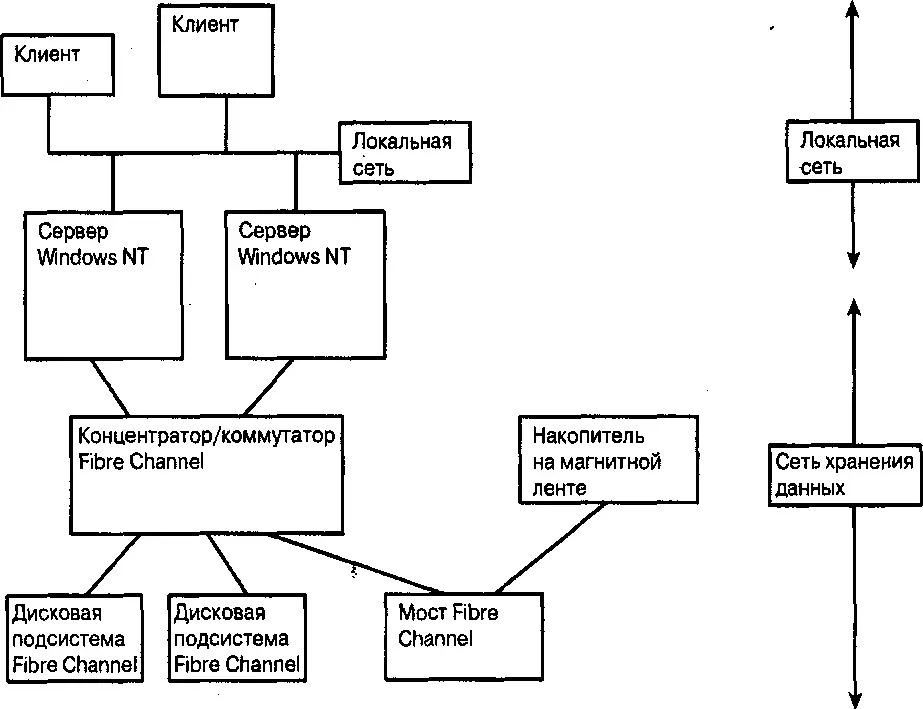

На рис. 5.5 представлена архитектура типичного приложения SAN для резервного копирования. Обратите внимание на мост Fibre Channel. Большинство накопителей на магнитной ленте не поддерживают интерфейс Fibre Channel (они используют параллельный интерфейс SCSI), поэтому для подключения таких устройств понадобится мост. На рис. 5.5 серверы Windows NT подключены одновременно к локальной сети и к сети хранения данных.

Топология резервного копирования (см. рис. 5.5) имеет ряд преимуществ.

■ Накопитель на магнитной ленте может находиться довольно далеко от сервера, данные которого резервируются. Такие накопители обычно оснащены интерфейсом SCSI, хотя в последнее время всё чаще появляются накопители с интерфейсом Fibre Channel. Это означает, что их можно подключать только к одной шине SCSI, в результате чего усложняется совместное использование накопителя несколькими серверами. Сети хранения данных на основе Fibre Channel благодаря поддержке различных устройств позволяют успешно решать проблемы совместного использования. Обратите внимание: при этом все равно требуется метод, обеспечивающий корректный доступ к накопителю на магнитной ленте с использованием соответствующих разрешений. Примеры подобных методов представлены ниже.

Рис. 5.5. Резервное копирование средствами сети хр&нения данных

Метод зонирования позволяет в определенный момент времени получить доступ к накопителю на магнитной ленте одному серверу. Проблема заключается в обеспечении соответствия серверов требованиям зонирования. Кроме того, необходимо обеспечить корректное использование сменщика лент или накопителя с поддержкой нескольких кассет.

Следующий метод – использование таких команд интерфейса SCSI, как Reserveи Release.

Метод подключения накопителя на магнитной ленте к серверу позволяет получить совместный доступ к устройству посредством специального программного обеспечения сервера. Совместное использование накопителя на магнитной ленте является весьма привлекательным решением, поскольку накопители – довольно дорогие устройства. К описанным накопителям относится, например, устройство Tivoli от компании IBM.

■ Технология резервного копирования без локальной сети получила свое название потому, что передача данных выполняется за пределами локальной сети средствами SAN. Это снижает нагрузку на локальную сеть, благодаря чему приложения не страдают от снижения пропускной способности сети при резервировании данных.

Резервное копирование без локальной сети позволяет более эффективно использовать ресурсы с помощью совместного использования накопителей на магнитной ленте.

Резервное копирование и восстановление данных без локальной сети более устойчиво к ошибкам, поскольку резервирование может проводиться несколькими устройствами одновременно, если одно устройство отказало в работе. Аналогичным образом несколько устройств могут использоваться при восстановлении данных, что позволяет эффективнее планировать использование ресурсов.

Наконец, операции резервного копирования и восстановления завершаются значительно быстрее, так как сети хранения данных обеспечивают более высокую скорость передачи данных.

Такое резервное копирование иногда называют резервным копированием без сервера или даже сторонним копированием. Обратите внимание, что резервное копирование, не зависящее от сервера, обычно представляет собой резервирование, не зависящее от локальной сети, что избавляет от необходимости перемещать данные с определенного узла. Идея такого способа резервного копирования состоит в применении команды SCSI Extended Copy.
