Сидни Фейт - TCP/IP Архитектура, протоколы, реализация (включая IP версии 6 и IP Security)

Для понимания работы механизма "сохранить-и-переслать" проанализируем сценарий, приведенный на рис. 16.5. Фред работает в компании ABC Industries. Он оправляет почтовое сообщение Мери из компании JCN Computer. Компьютер Фреда является рабочей станцией локальной сети, включенной большую часть суток. Рабочая станция посылает и получает почтовые сообщения через сервер доставки своей локальной сети.

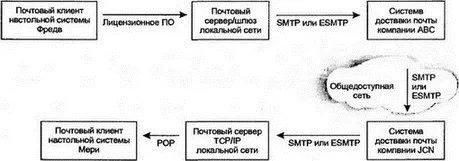

Рис. 16.5.Пересылка сообщения электронной почты

Обе компании реализуют средства защиты от внешнего доступа. Обмен почтой с внешним миром может проводиться только через специально выделенный сетевой хост для доставки почты (Mail Exchanger). Каждая компания соединена с внешним миром через маршрутизатор, блокирующий весь входной трафик, за исключением соединений с портом почты (25) на хосте почтовой доставки.

В локальной сети Фреда для работы с почтой используется лицензированный программный продукт, а в сети Мери — протокол TCP/IP.

Как видно на рис. 16.5, почтовое сообщение с настольного компьютера Фреда на сервер локальной сети пересылается по лицензированному почтовому протоколу. Сервер сети является программным шлюзом для трансляции между форматом лицензированного почтового программного обеспечения и форматом сообщений Интернета. После шлюза сообщение поступает на хост доставки почты компании ABC. Далее оно пересылается по внешней сети (в нашем случае — Интернет) на хост доставки компании JCN. Затем почтовое сообщение попадает на почтовый сервер локальной сети Мери, где и хранится, пока Мери не соединится с сервером и не извлечет сообщение через протокол POP.

Предложенный сценарий выявляет несколько преимуществ данного способа:

■ Персональные компьютеры и рабочие станции передают серверу локальной сети права на отправку исходящих сообщений и хранение поступивших сообщений электронной почты.

■ Сотрудники компании могут использовать электронную почту, но при этом сохраняются все требования к защите сети, поскольку почта пересылается по туннелю через систему почтового обмена.

■ Снижаются затраты на пересылку, поскольку сообщения могут пакетироваться для одновременной доставки в любое время суток.

■ При доставке может происходить преобразование формата.

В следующем разделе мы подробнее рассмотрим механизмы семейства протоколов TCP/IP, поддерживающие расширенные возможности доставки электронной почты.

В Интернете получатель почтового сообщения идентифицируется по имени с использованием следующего общего формата:

локальная_часть@имя_домена

Этот формат очень гибок. Многие годы в Интернете предпочитали формат с использованием имен:

идентификатор_пользователя@имя_хоста

Например:

smithm@sales.chicago.jcn.com.

В настоящее время применяется более удобный формат:

имя-фамилия@имя_почтового_домена

Например:

Mary-Smith@jcn.com

В этом случае Mary-Smith — это не идентификатор пользователя, а jcn.com — не имя хоста. Применяются локальные имена, назначенные в системе почтового обмена. Как же тогда доставлять почту адресату? Механизм почтовой доставки зависит от системы имен доменов. Его работа будет сводиться к следующему:

■ Один или несколько компьютеров назначаются в качестве систем почтовой доставки для данной организации.

■ Для системы почтовой доставки выбирается логическое имя, обычно имя домена организации, которое и включается в базу данных DNS.

■ Программа агента пересылки сообщения (MTA) будет просматривать в адресе сообщения часть, связанную с именем почтового домена, и на ее основе извлекать из DNS реальные имена и адреса системы почтового обмена получателя. Затем туда будет направлено сообщение.

Ниже представлен пример выполняемых действий. Запускается программа nslookup и запрашивается идентификатор системы почтовой доставки (Mail Exchanger) компании Cisco. Как можно заметить, реально выведены сведения о двух системах — hubbub.cisco.com и beasley.cicso.com . Для большей доступности своих почтовых служб многие компании запускают несколько систем почтового обмена.

Отметим выведенные значения предпочтения (preference), равные 5 и 10. Более предпочтительным для отправки почты будет сервер с меньшим номером (hubbub). Именно с ним нужно попытаться соединиться. Если же это будет невозможно, попробуем соединиться с beasley . Реально сами значения предпочтения не имеют никакого смысла, важно только соотношение между ними.

> nslookup

Default Server: DEPT-GW.cs.YALE.EDU

Address: 128.36.0.36

> set type = mx

> cisco.com

Cisco.com preference = 5, mail exchanger = hubbub.cisco.com

Cisco.com preference = 10, mail exchanger = beasley.cisco.com

Hubbub.cisco.com inet address = 198.92.30.32

Beasley.cisco.com inet address = 171.69.2.135

Dennis.cisco.com inet address = 171.69.2.132

Nsl.barrnet.net inet address = 131.119.245.5

Noc.near.net inet address = 198.112.8.2

Noc.near.net inet address = 192.52.71.21

Следующий запрос показывает, как некоторые организации реализуют дополнительный слой безопасности. Отметим наличие сразу трех систем почтового обмена, две из которых фактически принадлежат провайдеру UUNET:

> clarinet.com

Server: DEPT-GW.cs.YALE.EDU

Address: 128.36.0.36

Clarinet.com preference = 10, mail exchanger = looking.clarinet.com

Clarinet.com preference = 100, mail exchanger = relay1.uu.net

Clarinet.com preference = 100, mail exchanger = relay2.uu.net

Looking.clarinet.com inet address = 192.54.253.1

Relay1.uu.net inet address = 192.48.96.5

Relay2.uu.net inet address = 192.48.96.7

>

Компания Clarinet могла бы организовать свою сеть так, чтобы поступающая почта сначала направлялась на одну из систем UUNET, а затем передавалась на looking.clarinet.com .

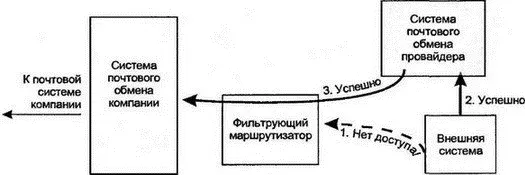

На рис. 16.6 показано, как это можно сделать. Фильтрующий маршрутизатор нужно установить на блокирование всех соединений, за исключением связи с системой почтовой доставки провайдера UUNET. Внешняя система попробует соединиться с наиболее предпочтительным сайтом looking.clarinet.com. Однако маршрутизатор предотвратит такое соединение. Поэтому в следующей попытке почта будет направлена на один из менее предпочтительных сайтов relay1 или relay2 . Теперь система UUNET сможет переслать почту системе почтового обмена компании Clarinet.

Рис. 16.6.Пересылка почтового сообщения по пути следования

Когда почта попадет на систему почтового обмена компании, будет проанализирована локальная часть логического адреса. По указанному псевдониму из специального файла будут извлечены реальные идентификатор пользователя и имя хоста, либо иной идентификатор для доставки почты в сети назначения. Таким образом, система почтовой доставки может действовать как шлюз для несовместимых с Интернетом почтовых служб.
