Сидни Фейт - TCP/IP Архитектура, протоколы, реализация (включая IP версии 6 и IP Security)

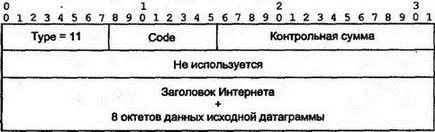

Рис. 7.5.Формат ICMP-сообщения Time Exceeded

Значения кодов (см. таблицу 7.3) отражают причину тайм-аута.

Таблица 7.3 Коды сообщения Time Exceeded

ICMP-сообщение Parameter Problem используется для отчета об ошибках, не специфицированных в кодах других сообщений. Например, в полях вариантов может появиться неверная информация, не позволяющая правильно обработать датаграмму, в результате чего датаграмма будет отброшена. Более часто проблемы с параметрами возникают из-за ошибок в реализации, когда система пытается записать параметры в заголовок IP.

Рис. 7.6.Формат ICMP-сообщения Parameter Problem

Поле Pointer (указатель) сообщения Parameter Problem идентифицирует октет, в котором выявлена ошибка. На рис. 7.6 показан формат сообщения Parameter Problem , а в таблице 7.4 — значения кодов ошибок.

Таблица 7.4 Коды сообщения Parameter Problem

Протокол IP очень прост: хост или маршрутизатор обрабатывают датаграмму и посылают ее как можно быстрее. Однако доставка не всегда проходит гладко. Могут возникнуть различные проблемы.

Когда один или несколько хостов отправляют трафик UDP на медленный сервер, то на последнем может возникнуть перегрузка, что приведет к отбрасыванию сервером некоторой части этого трафика.

Маршрутизатор может переполнить свои буферы и далее будет вынужден отбрасывать некоторые поступающие датаграммы. Медленное соединение через региональную сеть (например, на скорости 56 Кбит/с) между двумя скоростными локальными сетями (например, в 10 Мбит/с) может создать затор на пути следования датаграмм. Из-за этого в сети возникнут перегрузки, которые также приведут к отбрасыванию датаграммы и, следовательно, к созданию еще большего трафика.

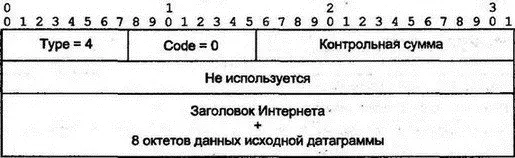

Сообщение Source Quench (подавление источника) показано на рис. 7.7. Оно позволяет попытаться решить проблему перегрузок, хотя и не всегда успешно. Механизмы для подавления источника перегрузки сети должны создавать разработчики конкретных продуктов, но остается открытым конкретный вопрос:

Когда и кому маршрутизатор или хост должен отправлять сообщение Source Quench? Рис. 7.7.Формат ICMP-сообщения Source Quench

Обычно ICMP-сообщение указывает хосту источника на причину отбрасывания посланной им датаграммы. Однако при перегрузке такое сообщение может не дойти до этого хоста, генерирующего очень напряженный сетевой трафик. Кроме того, очень расплывчаты требования к обработке поступающих сообщений Source Quench .

Текущий документ по требованиям к хостам (RFC 1812) оговаривает в качестве особого пункта, что сообщения Source Quench вовсе не нужно посылать. Работа должна выполняться более совершенным механизмом управления нагрузкой в сети.

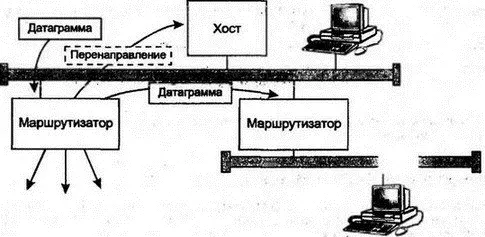

К локальной сети может быть подключено более одного маршрутизатора. Когда локальный хост посылает датаграмму не на тот маршрутизатор, последний пересылает ее и отправляет хосту источника ICMP-сообщение Redirect (перенаправление), как показано на рис. 7.8. Хост должен переключить последующий трафик на более короткий путь.

Рис. 7.8. Коррекция маршрутизации на хосте посредством сообщения Redirect

Сообщение Redirect используется и для выключения маршрутизатора системным администратором. Хост может быть сконфигурирован с единственным маршрутизатором по умолчанию; при этом он будет динамически определять возможности пересылки через другие маршрутизаторы.

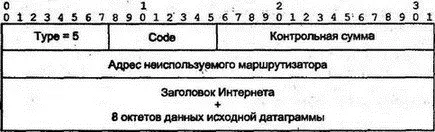

Рис. 7.9.Формат ICMP-сообщения Redirect

Формат сообщения о перенаправлении показан на рис. 7.9. Коды этого сообщения перечислены в таблице 7.5. Некоторые протоколы маршрутизации способны выбирать путь доставки на основе содержимого поля типа обслуживания (TOS) датаграммы. Коды 2 и 3 предоставляют некоторые сведения да такого выбора.

Таблица 7.5 Коды перенаправления

Что должен делать хост, получивший сообщение ICMP? Реализации различных разработчиков по-разному отвечают на этот вопрос. В некоторых из них хосты игнорируют все или многие такие сообщения. Стандарты TCP/IP оставляют большую свободу выбора в решении этого вопроса. Для различных типов сообщений ICMP предлагаются следующие рекомендации:

Иногда ошибки должны обрабатываться совместно операционной системой, коммуникационным программным обеспечением и сетевым приложением.

При пересылке большого объема данных (например, при копировании файлов по сети) с одного хоста на другой размер датаграмм существенно влияет на производительность. Заголовки IP и TCP требуют не менее 40 дополнительных байт.
