Сидни Фейт - TCP/IP Архитектура, протоколы, реализация (включая IP версии 6 и IP Security)

В сущности, управляющее соединение — это обычный сеанс telnet в режиме NVT. Клиент отправляет команду на сервер через управляющее соединение, а сервер возвращает ответ по этому же соединению.

Когда пользователь запрашивает пересылку файла, открывается отдельное соединение для передачи данных, и по нему пересылается файл. Это соединение используется и для пересылки содержимого каталогов. Модель FTP показана на рис. 14.3. Обычно сервер использует порт 20 для соединения пересылки данных.

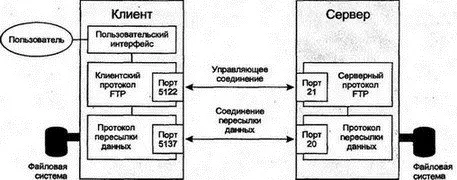

Рис. 14.3.Управляющее соединение и соединение пересылки данных в FTP

Во время вышерассмотренного диалога конечный пользователь вводил запросы на изменение удаленного каталога и пересылку файла. Эти запросы преобразовывались в формат команд FTP и пересылались по управляющему соединению на удаленный сервер FTP. Пересылка файлов производится по отдельному соединению, задаваемому для обмена данными.

Какие команды можно передавать по управляющему соединению? Существуют команды аутентификации, дающие возможность пользователю указать идентификатор, пароль и регистрационную запись для работы с FTP.

Команды пересылки файлов позволяют:

■ Копировать одиночный файл между хостами

■ Копировать несколько файлов между хостами

■ Добавлять содержимое локального файла к удаленному файлу

■ Копировать файл и добавлять к его имени номер для формирования уникального имени (например, файлы ежедневной регистрации получат имена log.1, log.2 и т.д.)

Команды обслуживания файлов разрешают:

■ Просмотреть список файлов каталога

■ Узнать текущий каталог и изменить его на другой

■ Создавать и удалять каталоги

■ Переименовывать или удалять файлы

Управляющие команды служат для:

■ Идентификации пересылки файлов ASCII, EBCDIC или двоичных файлов

■ Проверки структурирования файла (как последовательность байт или как последовательность записей)

■ Указания способа пересылки файла (например, как поток октетов)

Пересылаемые по управляющему соединению команды имеют стандартный формат. Например, команда RETR используется для копирования файла из сервера на сайт клиента.

FTP не накладывает ограничений на пользовательский интерфейс, поэтому разработчики могут создавать (как мы уже видели) хитроумные системы для настольных компьютеров либо простые в применении клиентские программы. Т.е. ввод с клавиатуры get, перетаскивание мышью значка или щелчок на имени файла транслируются в одну и ту же команду RETR.

Пользовательский интерфейс обычно имеет дополнительные команды для настройки локального окружения, например:

■ Запросить FTP о выводе звукового сигнала при завершении пересылки файла

■ Для текстового интерфейса запросить вывод символа диез (#) при пересылке каждого блока данных

■ Установить автоматическое преобразование регистра символов в имени файла или таблицу трансляции символов

Полный набор поддерживаемых конкретным хостом функций можно узнать через справку клиента FTP или в техническом описании программы.

Многие пользователи предпочитают графический интерфейс, доступный на настольных системах, но текстовый интерфейс позволяет лучше понять внутренние процессы протокола FTP.

Нижеприведенный текстовый диалог начинается с вывода справки. Существующие команды имеют синонимы, например ls и dir — для запроса сведений о каталоге, put и send — для копирования файла на удаленный хост, get и recv — для получения файла от удаленного хоста или bye и quit — для выхода из FTP.

Используя команды mget или mput и глобальные подстановочные символы можно одновременно копировать несколько файлов. Например, mget а* извлечет копии каждого файла с именем, начинающимся на букву а. Такой режим включается параметром glob, который разрешает или запрещает применение глобальных подстановочных символов.

В представленный ниже диалог включен вывод отладочной информации, чтобы дать некоторое представление о работе протокола:

■ Строки, начинающиеся на -->, показывают сообщения, посланные локальным хостом по управляющему соединению.

■ Строки, начинающиеся с числа, соответствуют сообщениям, посланным удаленным сервером для отчета о результате выполнения команды.

plum-feit > ftp

ftp> help

Commands may be abbreviated. Commands are:

! cr macdef proxy send

$ delete mdelete sendport status

account debug mdir put struct

append dir mget pwd sunique

ascii disconnect mkdir quit tenex

bell form mls quote trace

binary get mode recv type

bye glob mput remotehelp user

case hash nmap rename verbose

cd help ntrans reset ?

cdup led open rmdir

close ls prompt runique

ftp> debug

Debugging on (debug = 1).

ftp> open tigger.jvnc.net

Connected to tigger.jvnc.net.

220 tigger.jvnc.net FTP server (Version wu-2.4(1) Fri Apr 15 13:54:36 EDT 1994)

ready.

Для обращения к личным файлам введены реальные идентификатор пользователя (userid) и пароль.

Name (tigger.jvnc.net:sfeit): feit

--> USER feit

331 Password required for feit.

Password:

--> PASS abcd1234

230 User feit logged in.

Команда status (статус) показывает текущие параметры сеанса FTP. Многие из них будут рассмотрены ниже. Пока отметим, что тип данных (Type) указан как ASCII. При пересылке текстовых файлов FTP часто предполагает это значение по умолчанию.

ftp> status

Connected to tigger.jvnc.net.

No proxy connection.

Mode: stream; Type: ascii; Form: non-print; Structure: file

Verbose: on; Bell: off; Prompting: on; Globbing: on

Store unique: off; Receive unique: off

Case: off; CR stripping: on

Ntrans: off

Nmap: off

Hash mark printing: off; Use of PORT cmds: on

Затем запрашивается список файлов каталога. Такой список может быть очень большим, поэтому FTP посылает его по соединению для данных:

ftp> dir

FTP необходим порт для пересылки данных. Клиент посылает команду PORT, которая идентифицирует его IP-адрес (4 байта) и новый порт (2 байта), чтобы использовать эти значения при пересылке данных. Байты преобразуются в десятичный формат и разделяются запятыми. IP-адрес 128.36.4.22 будет записан как 128,36,4,22, а порт 2613 — как 10,53.

--> PORT 128,36,4,22,10,53

200 PORT command successful.

Сервер откроет соединение по указанному адресу socket. Команда LIST — это формальное сообщение для запроса подробного списка файлов каталога:

--> LIST

Далее сервер открывает соединение с объявленным клиентом портом:

150 Opening ASCII mode data connection for /bin/ls.
