Андрей Робачевский - Операционная система UNIX

Выполнение процесса может происходить в двух режимах — в режиме ядра (kernel mode) или в режиме задачи (user mode). В режиме задачи процесс выполняет инструкции прикладной программы, допустимые на непривилегированном уровне защиты процессора. При этом процессу недоступны системные структуры данных. Когда процессу требуется получение каких- либо услуг ядра, он делает системный вызов, который выполняет инструкции ядра, находящиеся на привилегированном уровне. Несмотря на то что выполняются инструкции ядра, это происходит от имени процесса, сделавшего системный вызов. Выполнение процесса при этом переходит в режим ядра. Таким образом ядро системы защищает собственное адресное пространство от доступа прикладного процесса, который может нарушить целостность структур данных ядра и привести к разрушению операционной системы. Более того, часть процессорных инструкций, например, изменение регистров, связанных с управлением памятью, могут быть выполнены только в режиме ядра.

Соответственно и образ процесса состоит из двух частей: данных режима ядра и режима задачи. Образ процесса в режиме задачи состоит из сегмента кода, данных, стека, библиотек и других структур данных, к которым он может получить непосредственный доступ. Образ процесса в режиме ядра состоит из структур данных, недоступных процессу в режиме задачи, которые используются ядром для управления процессом. Сюда относятся данные, диктуемые аппаратным уровнем, например состояния регистров, таблицы для отображения памяти и т.д., а также структуры данных, необходимые ядру для обслуживания процесса. Вообще говоря, в режиме ядра процесс имеет доступ к любой области памяти.

Каждый процесс представлен в системе двумя основными структурами данных — proc и user, описанными, соответственно, в файлах и . Содержимое и формат этих структур различны для разных версий UNIX. В табл. 3.1 приведены некоторые поля структуры procв SCO UNIX, позволяющие проиллюстрировать информацию, необходимую ядру, для управления процессом.

Таблица 3.1. Структура proc

В любой момент времени данные структур procдля всех процессов должны присутствовать в памяти, хотя остальные структуры данных, включая образ процесса, могут быть перемещены во вторичную память, — область свопинга. Это позволяет ядру иметь под рукой минимальную информацию, необходимую для определения местонахождения остальных данных, относящихся к процессу, даже если они отсутствуют в памяти.

Структура procявляется записью системной таблицы процессов, которая, как мы только что заметили, всегда находится в оперативной памяти. Запись этой таблицы для выполняющегося в настоящий момент времени процесса адресуется системной переменной curproc. Каждый раз при переключении контекста, когда ресурсы процессора передаются другому процессу, соответственно изменяется значение переменной curproc, которая теперь указывает на структуру procактивного процесса.

Вторая упомянутая структура — user, также называемая u-area или u-block, содержит дополнительные данные о процессе, которые требуются ядру только во время выполнения процесса (т.е. когда процессор выполняет инструкции процесса в режиме ядра или задачи). В отличие от структуры proc, адресованной указателем curproc, данные userразмещаются (точнее, отображаются) в определенном месте виртуальной памяти ядра и адресуются переменной u. На рис. 3.2 показаны две основные структуры данных процесса и способы их адресации ядром UNIX.

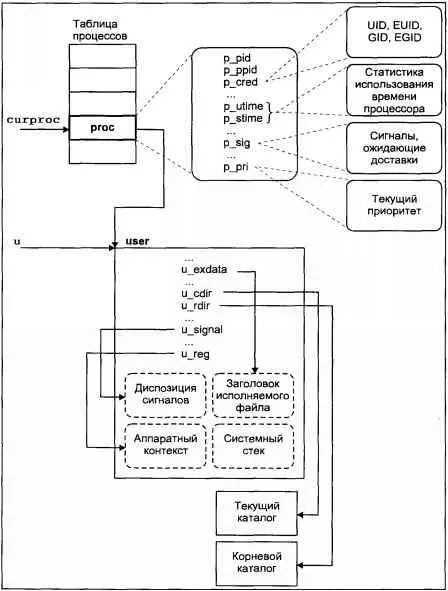

Рис. 3.2. Основные структуры данных процесса

В u-area хранятся данные, которые используются многими подсистемами ядра и не только для управления процессом. В частности, там содержится информация об открытых файловых дескрипторах, диспозиция сигналов, статистика выполнения процесса, а также сохраненные значения регистров, когда выполнение процесса приостановлено. Очевидно, что процесс не должен иметь возможности модифицировать эти данные произвольным образом, поэтому u-area защищена от доступа в режиме задачи.

Как видно из рис. 3.2, u-area также содержит стек фиксированного размера, — системный стек или стек ядра (kernel stack). При выполнении процесса в режиме ядра операционная система использует этот стек, а не обычный стек процесса.

Жизненный цикл процесса может быть разбит на несколько состояний. Переход процесса из одного состояния в другое происходит в зависимости от наступления тех или иных событий в системе. На рис. 3.3 показаны состояния, в которых процесс может находиться с момента создания до завершения выполнения.

1. Процесс выполняется в режиме задачи. При этом процессором выполняются прикладные инструкции данного процесса.

2. Процесс выполняется в режиме ядра. При этом процессором выполняются системные инструкции ядра операционной системы от имени процесса.

3. Процесс не выполняется, но готов к запуску, как только планировщик выберет его (состояние runnable). Процесс находится в очереди на выполнение и обладает всеми необходимыми ему ресурсами, кроме вычислительных.

4. Процесс находится в состоянии сна (asleep), ожидая недоступного в данный момент ресурса, например завершения операции ввода/вывода.
