Андрей Робачевский - Операционная система UNIX

В главе обсуждается, каким образом прикладной процесс взаимодействует с ядром операционной системы, как происходит справедливое распределение системных ресурсов между задачами, и тем самым обеспечивается многозадачность UNIX. Также рассматриваются принципы организации виртуальной памяти, когда каждый процесс имеет независимое адресное пространство, размер которого в ряде случаев значительно превышает объем оперативной памяти компьютера. Наконец, здесь представлены структуры данных ядра, связанные с управлением процессами и памятью.

Большинство данных в операционной системе UNIX хранится в файлах, организованных в виде дерева и расположенных на некотором носителе данных. Обычно это локальный (т. е. расположенный на том же компьютере, что и сама операционная система) жесткий диск, хотя специальный тип файловой системы — NFS (Network File System) обеспечивает хранение файлов на удаленном компьютере. Файловая система также может располагаться на CD-ROM, дискетах и других типах носителей, однако для простоты изложения сначала мы рассмотрим традиционную файловую систему UNIX, расположенную на обычном жестком диске компьютера.

Исконной файловой системой UNIX System V является s5fs. Файловая система, разработанная в Беркли, FFS, появилась позже, в версии 4.2 BSD UNIX. По сравнению с s5fs она обладает лучшей производительностью, функциональностью и надежностью. Файловые системы современных версий UNIX имеют весьма сложную архитектуру, различную для разных версий. Несмотря на это все они используют базовые идеи, заложенные разработчиками UNIX в AT&T и Калифорнийском университете в Беркли. Поэтому мы проиллюстрируем основные принципы организации файловой системы UNIX на примере базовых систем System V (s5fs) и BSD (FFS), которые, кстати, и сегодня поддерживаются в большинстве версий UNIX.

Когда появилась файловая система FFS, архитектура UNIX поддерживала работу только с одним типом файловой системы. Таким образом, создатели различных версий операционной системы UNIX вынуждены были выбирать одну файловую систему из нескольких возможных. Это неудобство было преодолено введением независимой или виртуальной файловой системы — архитектуры, позволяющей обеспечивать работу с несколькими "физическими" файловыми системами различных типов. В этой главе мы рассмотрим реализацию виртуальной файловой системы, разработанную фирмой Sun Microsystems. Данная архитектура является стандартом для SVR4, однако и другие версии UNIX используют подобные подходы. В качестве примера можно привести независимую файловую систему SCO UNIX.

Далее мы рассмотрим схему доступа прикладных процессов к файлам — всю цепочку структур данных от файловых дескрипторов процесса до фактических дисковых данных, которую операционная система создает в результате открытия процессом файла и которая затем используется для обмена данными.

В заключение мы рассмотрим буферный кэш — подсистему, которая позволяет значительно увеличить производительность работы с дисковыми данными.

Каждый жесткий диск состоит из одной или нескольких логических частей, называемых разделами (partitions). Расположение и размер раздела определяются при форматировании диска. В UNIX разделы выступают в качестве независимых устройств, доступ к которым осуществляется как к различным носителям данных.

Например, диск может состоять из четырех разделов, каждый из которых содержит свою файловую систему. Заметим, что в разделе может располагаться только одна файловая система, которая не может занимать несколько разделов. В другой конфигурации диск может состоять только из одного раздела, позволяя создание весьма емких файловых систем.

Файловая система s5fs занимает раздел диска и состоит из трех основных компонентов, как показано на рис. 4.1.

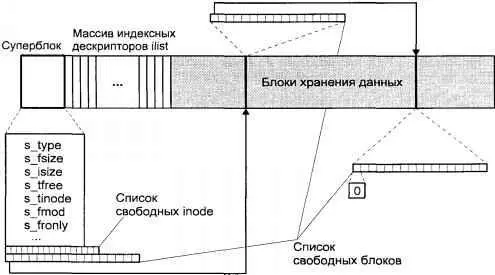

Рис. 4.1. Структура файловой системы s5fs

□ Суперблок (superblocк). Содержит общую информацию о файловой системе, например, об ее архитектуре, общем числе блоков и индексных дескрипторов, или метаданных (inode).

□ Массив индексных дескрипторов (ilist). Содержит метаданные всех файлов файловой системы. Индексный дескриптор содержит статусную информацию о файле и указывает на расположение данных этого файла. Ядро обращается к inode по индексу в массиве ilist. Один inode является корневым (root) inode файловой системы, через него обеспечивается доступ к структуре каталогов и файлов после монтирования файловой системы. Размер массива ilist является фиксированным и задается при создании файловой системы. Таким образом, файловая система s5fs имеет ограничение по числу файлов, которые могут храниться в ней, независимо от размера этих файлов.

□ Блоки хранения данных . Данные обычных файлов и каталогов хранятся в блоках. Обработка файла осуществляется через inode, содержащего ссылки на блоки данных. Блоки хранения данных занимают большую часть дискового раздела, и их число определяет максимальный суммарный объем файлов данной файловой системы. Размер блока кратен 512 байтам, например файловая система S51K SCO UNIX использует размер блока в 1 Кбайт (отсюда и название).

Рассмотрим подробнее каждый из перечисленных компонентов.

Суперблок содержит информацию, необходимую для монтирования и управления работой файловой системы в целом (например, для размещения новых файлов). В каждой файловой системе существует только один суперблок, который располагается в начале раздела. Суперблок считывается в память при монтировании файловой системы и находится там до ее отключения (размонтирования).

Суперблок содержит следующую информацию:

□ Тип файловой системы ( s_type)

□ Размер файловой системы в логических блоках, включая сам суперблок, ilist и блоки хранения данных ( s_fsize)

□ Размер массива индексных дескрипторов ( s_isize)

□ Число свободных блоков, доступных для размещения ( s_tfree)

□ Число свободных inode, доступных для размещения ( s_tinode)

□ Флаги (флаг модификации s_fmod, флаг режима монтирования s_fronly)

□ Размер логического блока (512, 1024, 2048)

□ Список номеров свободных inode

□ Список адресов свободных блоков

Поскольку число свободных inode и блоков хранения данных может быть значительным, хранение двух последних списков целиком в суперблоке непрактично. Например, для индексных дескрипторов хранится только часть списка. Когда число свободных inode в этом списке приближается к 0, ядро просматривает ilist и вновь формирует список свободных inode. Для этого ядро анализирует поле di_modeиндексного дескриптора, которое равно 0 у свободных inode.
