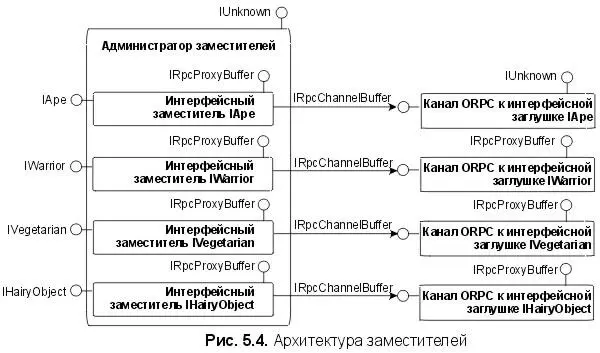

Как показано на рис. 5.4, заместитель связывается с заглушкой через третий объект, называемый каналом. Канал – это поддерживаемая СОМ обертка вокруг слоя RPC на этапе выполнения. Канал выставляет интерфейс IRpcChannelBuffer

[ uuid(D5F56B60-593B-101A-B569-08002B2DBF7A), local, object ]

interface IRpcChannelBuffer : IUnknown {

// programmatic representation of ORPC message

// программное представление сообщения ORPC

typedef struct tagRPCOLEMESSAGE {

void *reserved1;

unsigned long dataRepresentation;

// endian/ebcdic

// endian /расширенный двоично-десятичный код

// для обмена информацией

void *Buffer;

// payload goes here

// полезная нагрузка идет сюда

ULONG cbBuffer;

// length of payload

// длина полезной нагрузки

ULONG iMethod;

// which method?

// чей метод?

void *reserved2[5];

ULONG rpcFlags;

} RPCOLEMESSAGE;

// allocate a transmission buffer

// выделяем буфер для передачи

HRESULT GetBuffer([inl RPCOLEMESSAGE *pMessage,

[in] REFIID riid);

// send an ORPC request and receive an ORPC response

// посылаем ORPC-запрос и получаем ORPC-ответ

HRESULT SendReceive([in,out] RPCOLEMESSAGE *pMessage,

[out] ULONG *pStatus);

// deallocate a transmission buffer

// освобождаем буфер передачи

HRESULT FreeBuffer([in] RPCOLEMESSAGE *pMessage);

// get distance to destination for CoMarshalInterface

// получаем расстояние до адресата для CoMarshalInterface

HRESULT GetDestCtx([out] DWORD *pdwDestCtx,

[out] void **ppvDestCtx);

// check for explicit disconnects

// проверяем явные отсоединения

HRESULT IsConnected(void);

}

Интерфейсные заместители используют метод SendReceive этого интерфейса, чтобы заставить канал послать блок запросов ORPC и получить блок ответов ORPC.

Интерфейсные заместители и заглушки являются обычными внутрипроцессными объектами СОМ, которые создаются администраторами соответственно заместителей и заглушек с использованием обычной СОМ-технологии активизации. Интерфейсная заглушка должна выставить интерфейс IRpcStubBuffer:

[ uuid(D5F56AFC-593B-101A-B569-08002B2DBF7A), local, object ]

interface IRpcStubBuffer : IUnknown {

// called to connect stub to object

// вызван для соединения заглушки с объектом

HRESULT Connect([in] IUnknown *pUnkServer),

// called to inform stub to release object

// вызван для информирования заглушки об освобождении объекта

void Disconnect(void);

// called when ORPC request arrives

// вызывается, когда поступает запрос ORPC

HRESULT Invoke ([in] RPCOLEMESSAGE *pmsg,

[in] IRpcChannelBuffer *pChannel);

// used to support multiple itf types per stub

// используется для поддержки нескольких типов интерфейсов

// для одной заглушки

IRpcStubBuffer *IsIIDSupported([in] REFIID riid);

// used to support multiple itf types per stub

// используется для поддержки нескольких интерфейсов

// для одной заглушки

ULONG CountRefs(vold);

// used by ORPC debugger to find pointer to object

// используется отладчиком ORPC для поиска указателя на объект

HRESULT DebugServerQueryInterface(void **ppv);

// used by ORPC debugger to release pointer to object

// используется отладчиком ORPC для освобождения указателя на объект

void DebugServerRelease(void *pv);

}

Метод Invoke будет вызываться библиотекой СОМ, когда поступит запрос ORPC на объект. При вводе маршалированные [in]-параметры будут находиться в RPCOLEMESSAGE, а при выводе заглушка должна маршалировать HRESULT метода и любые [out]-параметры, которые будут возвращены в блоке ответов ORPC.

Интерфейсный заместитель должен выставлять интерфейс (интерфейсы), за удаленный доступ к которым он отвечает, в дополнение к интерфейсу IRpcProxyBuffer:

[ uuid(D5F56A34-593B-101A-B569-08002B2DBF7A), local, object ]

interface IRpcProxyBuffer : IUnknown {

HRESULT Connect([in] IRpcChannelBuffer *pChannelBuffer);

void Disconnect(void);

}

Интерфейс IRpcPгoxуBuffer должен быть неделегирующим интерфейсом IUnknown интерфейсного заместителя. Все остальные интерфейсы, которые выставляет интерфейсный заместитель, должны делегировать администратору заместителей свои методы IUnknown. Именно в реализациях метода этих других интерфейсов интерфейсный заместитель должен использовать канал для посылки запросов ORPC на метод интерфейсной заглушки Invoke, который затем обрабатывает этот метод в апартаменте объекта.

Интерфейсные заместители и интерфейсные заглушки динамически связываются и совместно используют единый CLSID как для заместителя, так и для заглушки. Такую раздвоенную реализацию часто называют интерфейсным маршалером (interface marshaler). Объект класса интерфейсного маршалера выставляет интерфейс IPSFactoryBuffer:

[ uuid(D5F569DO-593B-101A-B569-08002B2DBF7A), local, object ]

interface IPSFactoryBuffer : IUnknown {

HRESULT CreateProxy(

[in] IUnknown *pUnkOuter,

// ptr to proxy manager

// указатель на администратор заместителей

[in] REFIID riid,

// the requested itf to remote

// запрошенный интерфейс для удаленного доступа

[out] IRpcProxyBuffer **ppProxy,

// ptr. to proxy itf.

// указатель на интерфейс заместителя

[out] void **ppv

// ptr to remoting interface

// указатель на удаленный интерфейс

);

HRESULT CreateStub(

[in] REFIID riid,

// the requested itf to remote

// запрошенный интерфейс для удаленного доступа

[in] IUnknown *pUnkServer,

// ptr to actual object

// указатель на действующий объект

[out] IRpcStubBuffer **ppStub

// ptr to stub on output

// указатель на заглушку на выходе

);

}

Администратор заместителей вызывает метод CreateProxy с целью агрегирования нового интерфейсного заместителя. Администратор заглушек вызывает метод CreateStub с целью создания новой интерфейсной заглушки.

Когда в объекте запрашивается новый интерфейс, то администраторы заместителей и заглушек должны преобразовать запрошенные IID и CLSID интерфейсного маршалера. Под Windows NT 5.0 хранилише класса совершает эти преобразования в директории NT, и они кэшируются в локальном реестре каждой хост-машины. Отображения IID в CLSID всей машины кэшируются в

HKEY_CLASSES_ROOT\Interface

а отображения каждого пользователя кэшируются в

HKEY_CURRENT_USER\Software\Classes\Interface

Один из этих ключей или оба будут содержать подключи для каждого известного интерфейса. Под Windows NT 4.0 и в более ранних версиях не существует хранилища классов и используется только область локального реестра HKEY_CLASSES_ROOT\Interface.

Если в интерфейсе установлен интерфейсный маршалер, то в реестре будет дополнительный подключ (ProxyStubClsid32). который показывает CLSID интерфейсного маршалера. Ниже показаны необходимые ключи реестра для интерфейсного маршалера:

[HKCR\Interface\{1A3A29F0-D87E-11d0-8C4F-0080C73925BA}]

@="IRacer"

[HKCR\Interface\{1A3A29F0-D87E-11d0-8C4F-OB80C73925BA}\ProxyStubClsid32]

@="{1A3A29F3-D87E-lld0-8C4F-0080C73925BA}"

Эти элементы реестра означают, что существует внутрипроцессный сервер с CLSID, равным {1A3A29F3-D87E-11d0-8C4F-0080C73925BA}, который реализует интерфейсные заместитель и заглушку для интерфейса IRacer ({1A3A29F0-D87E-11d0-8C4F-0080C73925BA}). Из этого следует, что HKCR\CLSID будет иметь подключ для интерфейсного маршалера, отображающего CLSID в соответствующее имя файла DLL. Опять же под Windows NT 5.0 это отображение может содержаться в хранилище классов, которое способно динамически заполнять локальный реестр. Поскольку интерфейсный маршалер должен выполняться в том же апартаменте, что и администратор заместителей или администратор заглушек, они должны использовать (флаг) ThreadingModel=&quotBoth" для гарантии того, что они всегда могут загрузиться в нужный апартамент.
