• в многостраничной вкладке (PageControll) появилась новая закладка (Sheet-Triad) под названием «Триады»;

• на закладке SheetTriad расположены интерфейсные элементы для вывода и просмотра списков триад (группа с заголовком и список строк для отображения каждого списка триад):

GroupTriadAll и ListTriadAll – для отображения полного списка триад, построенного до применения алгоритмов оптимизации;

GroupTriadConst и ListTriadConst – для отображения списка триад, построенного после оптимизации методом свертки объектного кода;

GroupTriadSame и ListTriadSame – для отображения списка триад, построенного после оптимизации методом исключения лишних операций.

• на той же закладке SheetTriad расположены два сплиттера для управления размерами списков триад;

• на первой закладке SheetFi 1 е («Исходный файл») появились два дополнительных органа управления – флажки с двумя состояниями («пусто» или «отмечено»):

CheckDelC – при установке этого флажка триады типа С удаляются из списка триад после выполнения оптимизации методом свертки объектного кода;

CheckDelSame – при установке этого флажка триады типа same удаляются из списка триад после выполнения оптимизации методом исключения лишних операций.

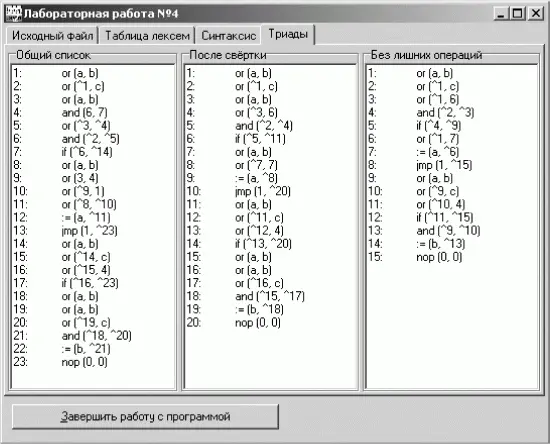

Внешний вид новой закладки интерфейсной формы TLab4Form приведен на рис. 4.3.

Рис. 4.3. Внешний вид четвертой закладки интерфейсной формы для лабораторной работы № 4.

Чтение содержимого входного файла организовано точно так же, как в лабораторной работе № 2.

После чтения файла выполняется лексический анализ, как это было описано в лабораторной работе № 2, а затем, при успешном выполнении лексического анализа, синтаксический анализ, как это было описано в лабораторной работе № 3.

Если синтаксический анализ выполнен успешно, полученная в результате его выполнения переменная symbRes указывает на корень построенного синтаксического дерева. Тогда, после того как синтаксическое дерево отобразится на экране с помощью функции MakeTree, вызывается функция построения списка триад по синтаксическому дереву MakeTriaD1ist (из модуля TrdMake). Список триад запоминается в список listTriad, а результат выполнения функции – во временную переменную lexTmp.

Если переменная lexTmp после построения списка триад содержит непустую ссылку на лексему, это значит, что исходная программа содержит семантическую ошибку. Лексема, на которую указывает lexTmp, определяет место, где обнаружена ошибка. В этом случае список строк позиционируется на место ошибки и пользователю выдается соответствующее сообщение.

Иначе, если переменная lexTmp после построения списка триад содержит пустую ссылку (nil), это значит, что построение списка триад выполнено без ошибок, и список listTriad содержит все построенные триады в порядке их следования. Список триад отображается на экране в списке строк ListTriadAll, после чего выполняется оптимизация методом свертки объектного кода – вызывается процедура OptimizeConst. Если установлен флажок CheckDel_C, то после оптимизации методом свертки объектного кода из списка триад удаляются триады типа C (вызывается функция DelTriadTypes с параметром TRD_CONST), после чего список триад отображается в списке строк ListTriadConst. Затем выполняется оптимизация методом исключения лишних операций – вызывается процедура OptimizeSame. Если установлен флажок CheckDelSame, то после оптимизации методом исключения лишних операций из списка триад удаляются триады типа same (вызывается функция DelTriadTypes с параметром TRD_SAME), после чего список триад отображается в списке строк ListTriadSame.

Полный текст программного кода модуля интерфейса с пользователем и описание ресурсов пользовательского интерфейса можно найти в архиве, который располагается на веб-сайте издательства, в файлах FormLab4.pas и FormLab4.dfm соответственно.

Полный текст всех программных модулей, реализующих рассмотренный пример для лабораторной работы № 4, можно найти в архиве, располагающемся на вебсайте издательства, в подкаталогах LABS и COMMON (в подкаталог COMMON вынесены те программные модули, исходный текст которых не зависит от входного языка и задания по лабораторной работе). Главным файлом проекта является файл LAB4.DPR в подкаталоге LABS. Кроме того, текст модуля Triads приведен в листинге П3.10, а текст модуля TrdOpt – в листинге П3.11 в приложении 3.

В результате лабораторной работы № 4 построен генератор списка триад, порождающий триады для логических операций, оператора присваивания и условного оператора. Генератор списка триад обнаруживает семантические ошибки, связанные с присваиванием значений константам (когда первый операнд оператора присваивания – константа). При наличии одной ошибки пользователю выдается сообщение с указанием местоположения ошибки. При наличии нескольких ошибок обнаруживается только первая из них, и дальнейший анализ исходного текста прекращается.

Построенный генератор также выполняет оптимизацию списка триад методом свертки объектного кода и исключения лишних операций, что позволяет сократить объем результирующего списка триад и время выполнения объектного кода, который может быть построен на его основе. После выполнения оптимизации генератор списка триад может удалять из списка триады специального вида C и same в зависимости от настроек, сделанных пользователем.

Построенный при выполнении данной лабораторной работы генератор списка триад входит в состав компилятора, в который также входят: лексический анализатор, построенный при выполнении лабораторной работы № 2, и синтаксический анализатор, построенный при выполнении лабораторной работы № 3. Этот компилятор получает на вход исходную программу в соответствии с заданной грамматикой и порождает результирующую программу в виде списка триад.

Компилятор позволяет обнаруживать следующие однократные ошибки:

• любые лексические ошибки (неправильные лексемы);

• любые синтаксические ошибки (несоответствие исходной программы синтаксису заданного входного языка);

• семантические ошибки типа «присваивание значения константе».

При обнаружении ошибки пользователю выдается сообщение о типе ошибки (лексическая, синтаксическая или семантическая) и о местонахождении ошибки в тексте исходной программы. Дальнейший анализ типа обнаруженной ошибки не производится. При наличии нескольких ошибок в исходной программе обнаруживается только первая из них.

В результате выполнения лабораторных работ № 1–4 построен компилятор, выполняющий обработку исходной программы за пять проходов:
