Установка нового загрузчика с другой платы Arduino выполняется очень просто. Этот подход намного проще и безопаснее, чем использование AVR Studio. Среда разработки Arduino IDE включает необходимую функцию. Далее перечислено все, что вам потребуется:

• две платы Arduino Uno;

• 6-проводной шлейф с двумя разъемами «папа–папа» (или шесть изолированных проводов);

• один короткий изолированный провод;

• конденсатор на 10 мкФ и 10 В (также подойдет конденсатор на 100 мкФ).

Сначала нужно соединить платы проводами, как описывается в табл. 2.1.

Таблица 2.1.Соединение контактов двух плат Arduino для записи загрузчика

Конденсатор емкостью 10 мкФ включите между контактами Reset и GND на программируемой плате Arduino (то есть на плате, куда будет записан загрузчик). Более длинный положительный вывод конденсатора должен быть подключен к контакту Reset.

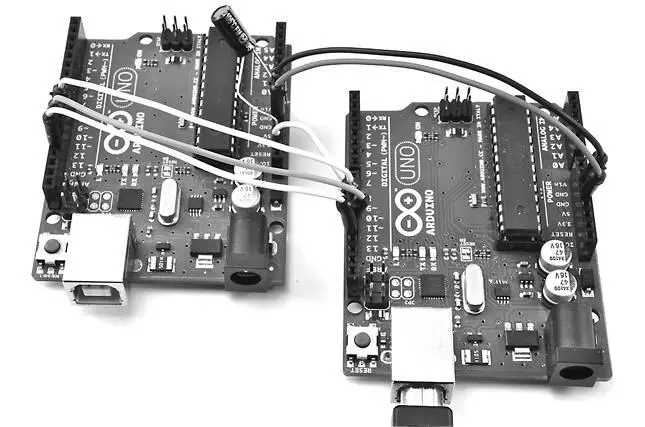

На рис. 2.8 показаны соединенные платы Arduino. Плата справа выступает в роли программатора. Обратите внимание на то, как контакт 10 платы-программатора соединен изолированным проводом с контактом Reset программируемой платы. Соединение выполнено так, что к одному контакту Reset на программируемой плате одновременно подключены провод и положительный вывод конденсатора.

Имейте в виду, что плата, выступающая в роли программатора, управляет программируемой платой, поэтому к порту USB компьютера должна быть подключена только плата-программатор.

На плату-программатор требуется установить специальный скетч. Его можно найти в меню File—>Examples (Файл—>Примеры). Он называется ArduinoISP и находится в конце раздела Examples (Встроенные примеры).

Рис. 2.8.Программирование с помощью второй платы Arduino

Как обычно, выберите тип платы и порт и выгрузите скетч ArduinoISP в плату-программатор. Затем в меню Tools (Инструменты) перейдите в подменю Programmer (Программатор) и выберите пункт ArduinoISP.

Наконец, выберите в меню Tools (Инструменты) пункт Burn Bootloader (Записать Загрузчик). Процедура записи займет одну-две минуты, в течение которых должны мигать светодиоды Rx и Tx на плате-программаторе и светодиод L на программируемой плате.

Когда процедура завершится, в программируемый микроконтроллер будет установлен новый загрузчик.

В заключение

В этой главе мы заглянули под капот платы Arduino и посмотрели, как она работает в действительности. Я показал вам, что скрывается за фасадом окружения Arduino.

В следующей главе мы посмотрим, как пользоваться прерываниями и как заставить Arduino откликаться на внешние события, вызываемые таймером, применяя для этого прерывания.

Прерывания позволяют микроконтроллерам откликаться на события без необходимости постоянно проверять выполнение каких-либо условий, чтобы определить момент, когда произошли важные изменения. В дополнение к возможности подключать источники прерываний к некоторым контактам можно также использовать прерывания, генерируемые таймером.

Аппаратные прерывания

Для демонстрации использования прерываний вернемся вновь к цифровым входам. Часто для определения момента некоторого входного события (например, нажатия кнопки) используется такой код:

void loop()

{

if (digitalRead(inputPin) == LOW)

{

// Выполнить какие-то действия

}

}

Этот код постоянно проверяет уровень напряжения на контакте inputPin, и, когда digitalRead возвращает LOW, выполняются какие-то действия, обозначенные комментарием // Выполнить какие-то действия. Это вполне рабочее решение, но что если внутри функции loop требуется выполнить массу других операций? На все эти операции требуется время, поэтому есть вероятность пропустить короткое нажатие на кнопку, пока процессор будет занят чем-то другим. На самом деле пропустить факт нажатия на кнопку почти невозможно, потому что по меркам микроконтроллера она остается нажатой очень долго.

Но как быть с короткими импульсами от датчика, которые могут длиться миллионные доли секунды? Для приема таких событий следует использовать прерывания, определяя функции, которые будут вызываться по этим событиям, независимо от того, чем занят микроконтроллер. Такие прерывания называют аппаратными прерываниями (hardware interrupts).

В Arduino Uno только два контакта связаны с аппаратными прерываниями, из-за чего они используются очень экономно. В Leonardo таких контактов пять, на больших платах, таких как Mega2560, их намного больше, а в Due все контакты поддерживают возможность прерывания.

Далее рассказывается, как работают аппаратные прерывания. Чтобы опробовать представленный пример, вам понадобятся дополнительная макетная плата, кнопка, сопротивление на 1 кОм и несколько соединительных проводов.

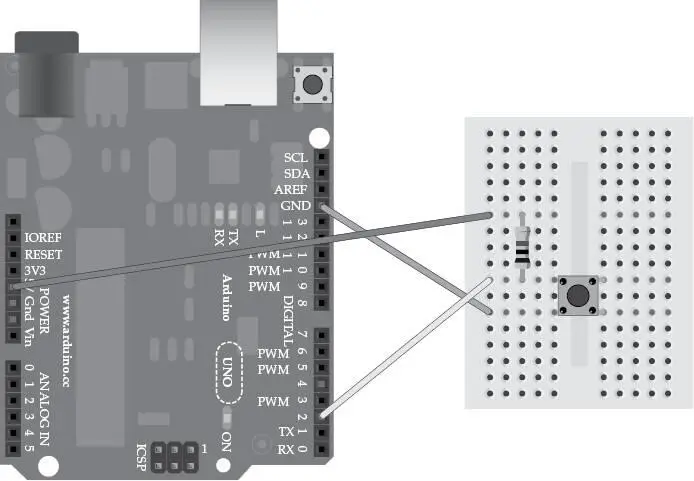

На рис. 3.1 изображена собранная схема. Через сопротивление на контакт D2 подается напряжение HIGH, пока кнопка не будет нажата, в этот момент произойдет заземление контакта D2 и уровень напряжения на нем упадет до LOW.

Загрузите в плату Arduino следующий скетч:

// sketch 03_01_interrupts

int ledPin = 13;

void setup()

{

pinMode(ledPin, OUTPUT);

attachInterrupt(0, stuffHapenned, FALLING);

}

void loop()

{

}

void stuffHapenned()

{

digitalWrite(ledPin, HIGH);

}

Рис. 3.1.Электрическая схема для испытания прерываний

Помимо настройки контакта LED на работу в режиме цифрового выхода функция setup с помощью еще одной строки связывает функцию с прерыванием. Теперь в ответ на каждое прерывание автоматически будет вызываться эта функция. Рассмотрим эту строку внимательнее, потому что аргументы вызываемой здесь функции выглядят несколько необычно:

attachInterrupt(0, stuffHapenned, FALLING);

Первый аргумент — 0 — это номер прерывания. Было бы понятнее, если бы номер прерывания совпадал с номером контакта, но это не так. В Arduino Uno прерывание 0 связано с контактом D2, а прерывание 1 — с контактом D3. Ситуация становится еще более запутанной из-за того, что в других моделях Arduino эти прерывания связаны с другими контактами, а кроме того, в Arduino Due нужно указывать номер контакта. На плате Arduino Due с прерываниями связаны все контакты.

Я еще вернусь к этой проблеме, а пока перейдем ко второму аргументу. Этот аргумент — stuffHappened — представляет имя функции, которая должна вызываться для обработки прерывания. Данная функция определена далее в скетче. К таким функциям, их называют подпрограммами обработки прерываний (Interrupt Service Routine, ISR), предъявляются особые требования. Они не могут иметь параметров и ничего не должны возвращать. В этом есть определенный смысл: даже при том что они вызываются в разных местах в скетче, нет ни одной строки кода, осуществляющей прямой вызов ISR, поэтому нет никакой возможности передать им параметры или получить возвращаемое значение.
