Монк - Программируем Arduino. Профессиональная работа со скетчами.

Рано или поздно вы создадите нечто замечательное, что, по вашему мнению, могли бы использовать другие. Это будет самый подходящий момент оформить свой код в виде библиотеки и выпустить ее в свет. Эта глава покажет вам, как это сделать.

Когда создавать библиотеки

Библиотеки создаются не только разработчиками Arduino — любой пользователь Arduino может создать свою библиотеку. Если библиотека окажется по-настоящему полезной, в адрес ее создателя потечет поток благодарностей. Никто не занимается продажей библиотек, так как это противоречит ценностям сообщества Arduino. Библиотеки должны публиковаться с открытым исходным кодом и рассматриваться как помощь своим собратьям по увлечению Arduino.

Часто наиболее полезными оказываются библиотеки, дающие доступ к некоторому аппаратному обеспечению. Они нередко упрощают процесс использования аппаратных средств и некоторых сложных протоколов. Нет причин, почему более одного человека должны преодолевать тернистый путь, выясняя, как работает некоторая аппаратура, и, если вы опубликуете свою библиотеку, благодаря Интернету люди смогут отыскать ее.

СОВЕТ

Прикладной программный интерфейс (Application Programmer Interface, API) — это комплект функций, которые пользователь библиотеки будет включать в свой скетч. Проектируя API, всегда задавайте себе вопрос: «Что действительно волнует пользователя?» Низкоуровневые детали реализации должны быть максимально скрыты. В примере библиотеки, который будет представлен в разделе «Пример библиотеки (радиоприемник TEA5767)», мы продолжим обсуждение этой проблемы.

Использование классов и методов

Создатели скетчей обычно полагают, что пишут код на языке C, и используют довольно ограниченный круг возможностей, в действительности скетчи пишутся на языке C++, объектно-ориентированном расширении языка C. В этом языке используется понятие классов объектов, объединяющих информацию об объектах (их данные) и функции, которые применяются к этим данным. Эти функции похожи на обычные функции, но, когда они ассоциируются с конкретным классом, их называют методами . Кроме того, методы могут объявляться общедоступными, и тогда они доступны всем, кто пользуется ими, или приватными, и тогда они доступны только из методов внутри класса.

Я говорю об этом, потому что создание расширений — один из немногих видов деятельности в мире Arduino, где использование классов считается нормой. Класс — отличный способ заключить все необходимое в некое подобие модуля. Кроме того, различия между закрытыми и общедоступными членами помогают спроектировать API так, чтобы заставить разработчиков скетчей думать о том, как взаимодействовать с библиотекой (общедоступные члены), а не о том, как она работает (приватные члены).

В дальнейшем в процессе изучения примеров вы увидите, как пользоваться классами.

Пример библиотеки (радиоприемник TEA5767)

Чтобы показать, как писать библиотеки для Arduino, я возьму программный код, который использовался в главе 7 для работы с УКВ-приемником TEA5767, и превращу его в библиотеку. Скетч очень прост и в основном занимается настройкой библиотеки, тем не менее он служит хорошим примером.

Далее перечислены основные этапы процесса.

1. Определение API.

2. Создание заголовочного файла.

3. Создание файла реализации.

4. Создание файла с ключевыми словами.

5. Создание нескольких примеров.

С точки зрения файлов и папок библиотека включает папку с именем, совпадающим с именем библиотечного класса. В данном случае я выбрал имя TEA5767Radio для библиотеки и класса. Внутри этой папки должны находиться два файла: TEA5767Radio.h и TEA5767Radio.cpp.

При желании можно также создать файл keywords.txt и папку examples, содержащую примеры скетчей, использующих библиотеку. Структура папок для этого примера показана на рис. 15.1.

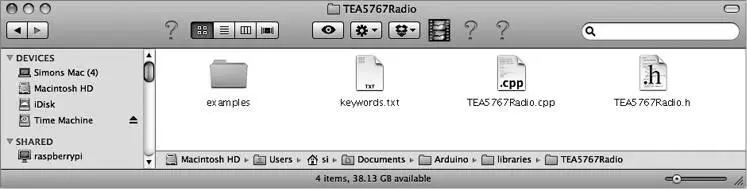

Рис. 15.1.Структура папок примера проекта

Библиотеку проще использовать, если она находится непосредственно в папке libraries в Arduino IDE, куда устанавливаются другие сторонние библиотеки. Файлы можно править прямо в этой папке. Среда разработки Arduino IDE заметит существование библиотеки только после перезапуска, но после этого любые изменения в содержимом файлов будут учитываться во время сборки проекта автоматически.

Оригинальный скетч, на котором основана библиотека, находится в файле sketch_07_01_I2C_TEA5767, а законченную библиотеку можно загрузить по адресу http://playground.arduino.cc//Main/TEA5767Radio.

Определение API

На первом этапе определяется интерфейс, которым будут пользоваться другие.

Если вам доводилось пользоваться разными библиотеками, вы наверняка заметили, что обычно они соответствуют двум шаблонам. Самый простой иллюстрирует библиотека Narcoleptic. Чтобы задействовать эту библиотеку, достаточно подключить ее и затем обращаться к ее методам, предваряя их имена именем библиотеки Narcoleptic, как в следующем фрагменте:

#include

// и потом где-то в скетче

Narcoleptic.delay(500);

Этот же шаблон использует библиотека Serial. Если библиотека поддерживает только один объект, то применение этого шаблона оправданно. Но если есть вероятность, что в скетче потребуется использовать несколько объектов, то необходим другой подход. Поскольку есть шанс, что к плате Arduino будет подключено более одного радиоприемника, данный пример попадает во вторую категорию.

В таких ситуациях применяется шаблон, сходный с тем, что используется библиотекой SoftwareSerial. Чтобы на одной плате организовать несколько последовательных портов, обслуживаемых программно, скетч создает именованные экземпляры библиотеки SoftwareSerial, используя следующий синтаксис:

#include

SoftwareSerial mySerial(10, 11); // RX, TX

Когда возникнет потребность использовать данный конкретный последовательный порт (связанный с контактами 10 и 11), достаточно создать именованный объект для его обслуживания — в данном случае mySerial — и затем выполнить в него запись, как показано далее:

mySerial.begin(9600);

mySerial.println("Hello World");

Не заботясь о конкретной реализации, определим, как должен выглядеть код, использующий библиотеку.

После импортирования библиотеки было бы желательно иметь возможность создать именованный радиоприемник и определить, какой адрес I2C он будет обслуживать. Для простоты неплохо было бы иметь на выбор два варианта: первый, с использованием адреса по умолчанию 0x60, и второй, позволяющий определять нестандартный адрес:

#include

TEA5767Radio radio = TEA5767Radio();

// или TEA5767Radio radio = TEA5767Radio(0x60);

Поскольку библиотека обслуживает УКВ-радиоприемник, она должна уметь настраивать частоту, то есть пользователь должен иметь возможность написать такой код:
