А. Полищук - Программирование в X Window средствами Free Pascal

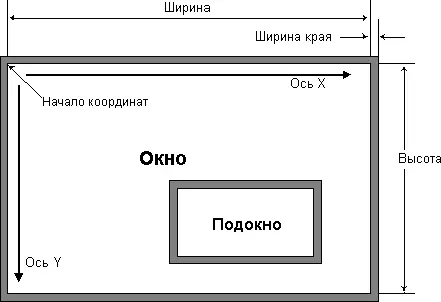

Как уже упоминалось ранее, окно - это базовое понятие в X. Оно представляет прямоугольную область на экране, предоставляемую системой программе-клиенту. Последняя использует окно для вывода графической информации. На рис. 1.2 показан общий вид окна в X Window.

Из рисунка видно, что окно имеет внутренность и край. Основными атрибутами окна являются ширина и высота внутренности, а также ширина края. Далее мы будем говорить ширина и высота, а слово "внутренность" станем опускать. Упомянутые параметры окна называются его геометрией .

С каждым окном связывается система координат. Ее начало находится в левом верхнем углу окна. Ось x направлена вправо, а ось y - вниз. Единица измерения по обеим осям - пиксель.

Окна могут быть двух типов: InputOutput (для ввода-вывода) и InputOnly (только для ввода). Окно первого типа - это обычное окно. Окно второго типа не может использоваться для рисования. У данного окна нет края, оно "прозрачно". Заметим, что окна этого типа используются достаточно редко.

X Window позволяет программе создавать несколько окон одновременно. Они связаны в иерархию, в которой одни являются родителями , а другие потомками . Сам сервер на каждом экране создает одно основное окно, которое является самым верхним родителем всех остальных окон. Это окно мы будем называть главным или корневым .

Корневое окно всегда занимает весь экран. Это окно не может уничтожаться, меняться размеры или сворачиваться. Когда приложение создает окна, сначала должно быть создано по крайней мере одно окно верхнего уровня. Это окно становится прямым потомком корневого окна до тех пор, пока не отобразится. Прежде, чем это окно отобразится, оконный менеджер извещается об операции размещения окна. Оконный менеджер имеет привилегию "удочерить" новое окно верхнего уровня. Это используется для добавления окна, которое будет содержать новое окно и использоваться, чтобы нарисовать рамку, заголовок окна, системное меню и т.п.

Если такое окно верхнего уровня (который в действительности не окно верхнего уровня после того, как "удочерение" произошло) создано, приложение может создать в этом окне дочернее. Потомок может отображаться только в своем родительском окне - при перемещении его окно "обрезается" границей родительского. Любое окно может содержать более чем одно дочернее окно, и в этом случае эти окна упорядочиваются во внутренний стек. Когда окно верхнего уровня "поднимается", все его окна-потомки "поднимаются" вместе с ним, с сохранением их внутреннего упорядочения. Если окно потомка "поднято", оно поднимается только относительно своих собратьев.

Окна могут располагаться на экране произвольным образом, перекрывая друг друга. X имеет набор средств, пользуясь которыми программа-клиент может изменять размеры окон и их положение на экране. Особенностью системы является то, что она не имеет встроенной возможности управлять окнами с помощью клавиатуры или мыши. Чтобы это можно было осуществить, нужен специальный клиент, который называется менеджер окон (Window manager). Стандартный дистрибутив X содержит такую программу - twm. Возможности этого менеджера ограничены, но, тем не менее, он позволяет осуществлять базовые действия: передвигать окна с помощью мыши, изменять их размер и т.д. Более развитым оконным менеджером является, по всей видимости, программа mwm (Motif Window Manager), которая поставляется в рамках системы OpenMotif.

Но менеджер не может корректно управлять окнами, ничего о них не зная. В одних случаях удобно иметь заголовки окон, в других случаях окно не может быть сделано меньше определенных размеров, а в некоторых окно не может быть слишком увеличено. Окно может быть минимизировано (превращено в пиктограмму), в этом случае менеджер должен знать имя и вид пиктограммы. Для того, чтобы сообщить менеджеру свои пожелания относительно окон, клиенты могут использовать два способа. Во-первых, при создании окна X могут быть переданы рекомендации (hints) о начальном положении окна, его ширине и высоте, минимальных и максимальных размерах и т.д. Во-вторых, можно использовать встроенный в X способ общения между программами - механизм свойств .

Система X Window предназначена для работы на растровых дисплеях. В подобного рода устройствах изображение представляется матрицей светящихся точек - пикселей. Каждый пиксель кодируется определенным числом бит (как правило 2, 4, 8, 16 или 24). Число бит-на-пиксель называют "толщиной" или глубиной дисплея . Биты с одинаковыми номерами во всех пикселях образуют как бы плоскость, параллельную экрану. Ее называют цветовой плоскостью . X позволяет рисовать в любой цветовой плоскости (или плоскостях), не затрагивая остальные.

Значение пикселя не задает непосредственно цвет точки на экране. Последний определяется с помощью специального массива данных, называемого палитрой . Цвет есть содержимое ячейки палитры, номер которой равен значению пикселя.

X имеет большой набор процедур, позволяющих рисовать графические примитивы - точки, линии, дуги, выводить текст и работать с областями произвольной формы.

В X Window встроены средства для обеспечения обмена информацией между программами-клиентами. Для этого используется механизм свойств (properties). Свойство - это порция данных, связанная с некоторым объектом (например, окном), и которая доступна всем клиентам X.

Каждое свойство имеет имя и уникальный идентификатор - атом . Обычно имена свойств записываются большими буквами, например: MY_SPECIAL_PROPERTY. Атомы используются для доступа к содержимому свойств с тем, чтобы уменьшить количество информации, пересылаемой по сети между клиентами и X сервером.

В X предусмотрен набор процедур, позволяющих перевести имя свойства в уникальный атом, и, наоборот, по атому получить необходимые данные.

Некоторые свойства и соответствующие им атомы являются предопределенными и создаются в момент инициализации сервера. Этим атомам соответствуют символические константы, определенные в файлах-заголовках библиотеки Xlib. Эти константы начинаются с префикса XA_.

Продолжая традиции многих изданий, посвященных программированию, начнем с программы, рисующей на экране строку "Hello, world!". В этом примере приведены основные шаги, необходимые для работы в X Window.

uses x,xlib,x11,xutil,strings;

const

WND_X=0;
