А. Полищук - Программирование в X Window средствами Free Pascal

inc(win_height,3);

XResizeWindow(display, win, win_width, win_height);

XFlush(display);

delay(20);

end;

end;

delay(1000);

(* пример перемещения окна *)

begin

(* вначале получаем текущие атрибуты окна *)

XGetWindowAttributes(display, win, @win_attr);

xx:= win_attr.x;

y:= win_attr.y;

(* затем находим окно родителя *)

begin

(* выполним запрос необходимых значений *)

XQueryTree(display, win, @root_win, @parent_win, @child_windows, @num_child_windows);

(* мы должны освободить список дочерних дескрипторов, так как он был динамически выделен XQueryTree() *)

XFree(child_windows);

end;

(* Транслируем локальные координаты в экранные, используя корневое окно как окно, относительно которого выполняется трансляция. Это работает потому, что корневое окно всегда занимает весь экран, и его левый верхний угол совпадает с левым верхним углом экрана *)

XTranslateCoordinates(display, parent_win, win_attr.root, xx, y, @scr_x, @scr_y, @child_win);

(* перемещаем окно влево *)

for i:=0 to 39 do begin

dec(scr_x,3);

XMoveWindow(display, win, scr_x, scr_y);

XFlush(display);

delay(20);

end;

(* перемещаем окно вниз *)

for i:=0 to 39 do begin

inc(scr_y,3);

XMoveWindow(display, win, scr_x, scr_y);

XFlush(display);

delay(20);

end;

(* перемещаем окно вправо *)

for i:=0 to 39 do begin

inc(scr_x,3);

XMoveWindow(display, win, scr_x, scr_y);

XFlush(display);

delay(20);

end;

(* перемещаем окно вверх *)

for i:=0 to 39 do begin

dec(scr_y,3);

XMoveWindow(display, win, scr_x, scr_y);

XFlush(display);

delay(20);

end;

end;

delay(1000);

(* пример сворачивания и восстановления окна *)

begin

(* сворачиваем окно *)

XIconifyWindow(display, win, XDefaultScreen(display));

XFlush(display);

delay(2000);

(* восстанавливаем окно *)

XMapWindow(display, win);

XFlush(display);

delay(2000);

end;

XFlush(display);

(* короткая передышка *)

delay(2000);

(* закрываем соединение с Х сервером *)

XCloseDisplay(display);

end.

1. Используя компилятор командной строки, выполните компиляцию примера из п. 1.1 и выполните полученную программу.

2. Настройте интегрированную среду Анюта для работы с кириллицей и выполните компиляцию в ней предыдущей программы.

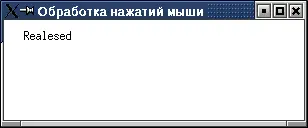

3. На основе примера напишите программу, которая при нажатии клавиши мыши пишет сообщение Pressed, а при отпускании - Released.

4. Используя функции XFlush() / XSync() и delay(), напишите программу без цикла обработки сообщений, отображающую черное окно размером 100х100 пикселей в течение 5 секунд.

В данном разделе описываются возможности, которые имеет программист для вывода текста и произвольных графических изображений. Особенностью X является то, что рисовать можно не только в окне, но и в специально подготовленной области памяти. Данная область называется картой пикселей и идентифицируется целым числом, имеющим тип TPixmap. Карта толщиной в один бит имеет специальное название - битовая .

Прежде чем начать работу с графикой, программа должна выделить себе специальную структуру данных и получить указатель на нее. Эта структура называется графическим контекстом (Graphic Context (GC)). Указатель на GC используется в качестве одного из параметров при вызове "рисующих" функций X. Графический контекст содержит ряд атрибутов, влияющих на отображение объектов: текста, линий, фигур и др. Выделенный GC должен быть освобожден до завершения работы программы.

Графический контекст создается процедурой XCreateGC(), имеющей следующий прототип:

functionXCreateGC(prDisplay: PDisplay; nDrawable: TDrawable; nValueMask: cardinal; prValues: PXGCValues): TGC; cdecl; external;

Первый аргумент - это указатель на структуру типа TDisplay, который программа получает после вызова XOpenDisplay(); второй - идентификатор окна (или карты пикселей), в котором программа будет рисовать; третий - битовая маска, определяющая, какие атрибуты GC задаются; последний аргумент - структура типа TXGCValues, определяемая следующим образом:

TXGCValues = record

Xfunction: longint; {Renamed function to Xfunction}

plane_mask: cardinal;

foreground: cardinal;

background: cardinal;

line_width: longint;

line_style: longint;

cap_style: longint;

join_style: longint;

fill_style: longint;

fill_rule: longint;

arc_mode: longint;

tile: TPixmap;

stipple: TPixmap;

ts_x_origin: longint;

ts_y_origin: longint;

font: TFont;

subwindow_mode: longint;

graphics_exposures: TBool;

clip_x_origin: longint;

clip_y_origin: longint;

clip_mask: TPixmap;

dash_offset: longint;

dashes: char;

end;

PXGCValues = ^TXGCValues;

Значения полей данной структуры будут объяснены ниже. Каждому из них соответствует бит в маске, которая передается в качестве третьего параметра при вызове процедуры XCreateGC(). Эти биты обозначаются символическими константами, определенными в модуле X. Если бит установлен, то значение соответствующего атрибута должно быть взято из переданной функции XCreateGC() структуры TXGCValues. Если бит сброшен, то атрибут принимает значение по умолчанию.

Следующий пример показывает процесс создания графического контекста, в котором устанавливаются два атрибута: цвет фона и цвет переднего плана.

…

var

prGC: TGC;

rValues: TXGCValues;

prDisplay: PDisplay;

nScreenNum: integer;

…

rValues.foreground:= XBlackPixel (prDisplay, nScreenNum);

rValues.background:= XWhitePixel (prDisplay, nScreenNum);

…

prGC:= XCreateGC(prDisplay, XRootWindow (prDisplay, nScreenNum), (GCForeground ORGCBackground), @rValues);

Вызов XCreateGC() - не единственный способ создания графического контекста. Так, например, новый контекст может быть получен из уже существующего GC с помощью XCopyGC().

Когда контекст порожден, его атрибуты могут изменяться процедурой XChangeGC(). Например:

rValues.line_width:= 10;

XChangeGC (prDisplay, prGC, GCLineWidth, @rValues);

Приведенный фрагмент кода меняет ширину линий, рисуемых с помощью графического контекста.

Для того, чтобы получить значение полей GC, используется процедура XGetGCValues().
