А. Цветкова - Информатика и информационные технологии: конспект лекций

Для организации работы со стеком существуют специальные команды записи и чтения.

1. push источник – запись значения источник в вершину стека.

Интерес представляет алгоритм работы этой команды, который включает следующие действия (рис. 24):

1) (sp) = (sp) – 2; значение sp уменьшается на 2;

2) значение из источника записывается по адресу, указываемому парой ss: sp.

Рис. 24. Принцип работы команды push

2. pop назначение – запись значения из вершины стека по месту, указанному операндом назначение. Значение при этом «снимается» с вершины стека. Алгоритм работы команды pop обратен алгоритму команды push (рис. 25):

1) запись содержимого вершины стека по месту, указанному операндом назначение;

2) (sp) = (sp) + 2; увеличение значения sp.

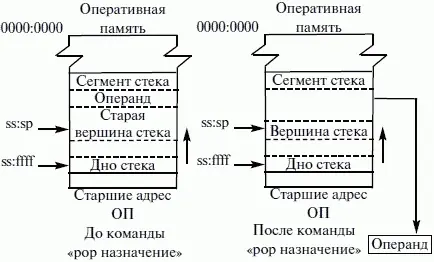

Рис. 25. Принцип работы команды pop

3. pusha – команда групповой записи в стек. По этой команде в стек последовательно записываются регистры ах, сх, dx, bx, sp, bp, si, di. Заметим, что записывается оригинальное содержимое sp, т. е. то, которое было до выдачи команды pusha (рис. 26).

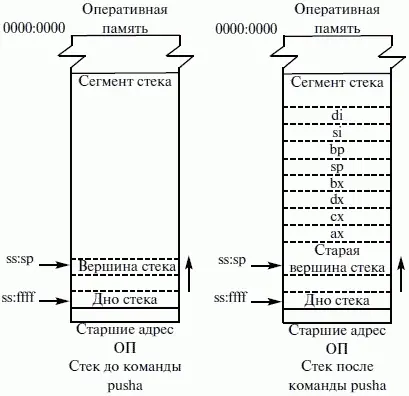

Рис. 26. Принцип работы команды pusha

4. pushaw – почти синоним команды pusha В чем разница? Атрибут разрядности может принимать значение use16 или use32. Рассмотрим работу команд pusha и pushaw при каждом из этих атрибутов:

1) use16 – алгоритм работы pushaw аналогичен алгоритму pusha;

2) use32 – pushaw не изменяется (т. е. она нечувствительна к разрядности сегмента и всегда работает с регистрами размером в слово – ах, сх, dx, bx, sp, bp, si, di). Команда pusha чувствительна к установленной разрядности сегмента и при указании 32-разрядного сегмента работает с соответствующими 32-разрядными регистрами, т. е. еах, есх, edx, ebx, esp, ebp, esi, edi.

5. pushad – выполняется аналогично команде pusha, но есть некоторые особенности.

Следующие три команды выполняют действия, обратные вышеописанным командам:

1) рора;

2) popaw;

3) popad.

Группа команд, описанная ниже, позволяет сохранить в стеке регистр флагов и записать слово или двойное слово в стеке. Отметим, что перечисленные ниже команды – единственные в системе команд микропроцессора, которые позволяют получить доступ (и которые нуждаются в этом доступе) ко всему содержимому регистра флагов.

1. pushf – сохраняет регистр флагов в стеке.

Работа этой команды зависит от атрибута размера сегмента:

1) use 16 – в стек записывается регистр flags размером 2 байта;

2) use32 – в стек записывается регистр eflags размером 4 байта.

2. pushfw – сохранение в стеке регистра флагов размером в слово. Всегда работает как pushf с атрибутом use16.

3. pushfd – сохранение в стеке регистра флагов flags или eflags в зависимости от атрибута разрядности сегмента (т. е. то же, что и pushf).

Аналогично, следующие три команды выполняют действия, обратные рассмотренным выше операциям:

1) popf;

2) popftv;

3) popfd.

И в заключение отметим основные виды операции, когда использование стека практически неизбежно:

1) вызов подпрограмм;

2) временное сохранение значений регистров;

3) определение локальных переменных.

Микропроцессор может выполнять целочисленные операции и операции с плавающей точкой. Для этого в его архитектуре есть два отдельных блока:

1) устройство для выполнения целочисленных операций;

2) устройство для выполнения операций с плавающей точкой.

Каждое из этих устройств имеет свою систему команд. В принципе, целочисленное устройство может взять на себя многие функции устройства с плавающей точкой, но это потребует больших вычислительных затрат. Для большинства задач, использующих язык ассемблера, достаточно целочисленной арифметики.

Целочисленное вычислительное устройство поддерживает чуть больше десятка арифметических команд. На рисунке 27 приведена классификация команд этой группы.

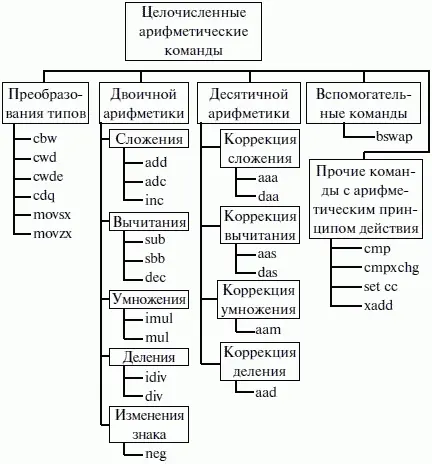

Рис. 27. Классификация арифметических команд

Группа арифметических целочисленных команд работает с двумя типами чисел:

1) целыми двоичными числами. Числа могут иметь знаковый разряд или не иметь такового, т. е. быть числами со знаком или без знака;

2) целыми десятичными числами.

Рассмотрим машинные форматы, в которых хранятся эти типы данных.

Целое двоичное число с фиксированной точкой – это число, закодированное в двоичной системе счисления.

Размерность целого двоичного числа может составлять 8, 16 или 32 бит. Знак двоичного числа определяется тем, как интерпретируется старший бит в представлении числа. Это 7,15 или 31-й биты для чисел соответствующей размерности. При этом интересно то, что среди арифметических команд есть всего две команды, которые действительно учитывают этот старший разряд как знаковый, – это команды целочисленного умножения и деления imul и idiv. В остальных случаях ответственность за действия со знаковыми числами и, соответственно, со знаковым разрядом ложится на программиста. Диапазон значений двоичного числа зависит от его размера и трактовки старшего бита либо как старшего значащего бита числа, либо как бита знака числа (табл. 9).

Десятичные числа – специальный вид представления числовой информации, в основу которого положен принцип кодирования каждой десятичной цифры числа группой из четырех бит. При этом каждый байт числа содержит одну или две десятичные цифры в так называемом двоично-десятичном коде (BCD – Binary-Coded Decimal). Микропроцессор хранит BCD-числа в двух форматах (рис. 28):

1) упакованном формате. В этом формате каждый байт содержит две десятичные цифры. Десятичная цифра представляет собой двоичное значение в диапазоне от 0 до 9 размером 4 бита. При этом код старшей цифры числа занимает старшие 4 бита. Следовательно, диапазон представления десятичного упакованного числа в 1 байте составляет от 00 до 99;
